3D 모델
특장 제조를 용이하게 해주는 3D 주문
IC3D가 충분한 정보를 제공하지 않을 경우 특정 섀시에 대해 보다 철저한 3D를 주문하여 차체가 맞는지 확인하고 특장 제조업체 개발 작업을 용이하게 할 수 있습니다.
사용하는 3D 프로그램이 테슬레이트 데이터를 처리할 수 있는 경우 전체 차량에 대한 3D를 받을 수 있습니다. 일부 소프트웨어*는 테슬레이트 데이터와 호환되지 않으므로 아래의 테스트 파일을 열어 가능성을 테스트하십시오. 테스트는 스카니아에서 3D를 주문하기 전에 수행해야 합니다.
테슬레이트 데이터를 처리할 수 없는 경우에도 스카니아로부터 3D를 받을 수 있지만, 수신할 영역의 수를 제한적으로 선택해야 합니다. 아래 예를 참조하십시오.
3D는 공장 주문 번호가 있거나 Scania 영업 사원이 제안 사양을 작성하는 즉시 검색할 수 있습니다. Scania 특장 제조 센터는 공장 주문 번호, 섀시 번호 또는 ICD 번호를 사용하여 특정 차량에 대한 3D 설명서를 생성합니다.
*Autodesk Inventor 및 Solidworks는 테슬레이트 데이터를 처리하는 동안 문제가 있을 수 있습니다.
수신 절차:
1. 해당 시장 담당자에게서 3D 모델을 주문합니다.
2. 해당 시장 담당자가 귀하의 주문을 Scania 특장 제조 센터로 보냅니다.
3. Scania 특장 제조 센터는 귀하가 Scania 디지털 기밀 준수 계약 3D에 서명할 것을 요구할 것입니다.
4. Scania 특장 제조 센터가 Scania 디지털 기밀 준수 계약 3D를 받으면 3D 모델을 생성하여 바로 귀하에게 보낼 수 있습니다.
필요 정보:
- 차량의 샤시 번호, 공장 주문 번호 또는 ICD 번호
- 테슬레이트 데이터를 처리할 수 있는지 여부에 대한 설명
- 전체 차량에 대한 3D 또는 필요한 부품에 대한 3D 선택 아래 예에 따라 요구 사항을 설명
- 당사가 3D 모델을 보낼 수 있는 유효한 이메일 주소
- 필요에 맞는 3D 모델 제작을 위한, 주문 목적의 간략한 설명

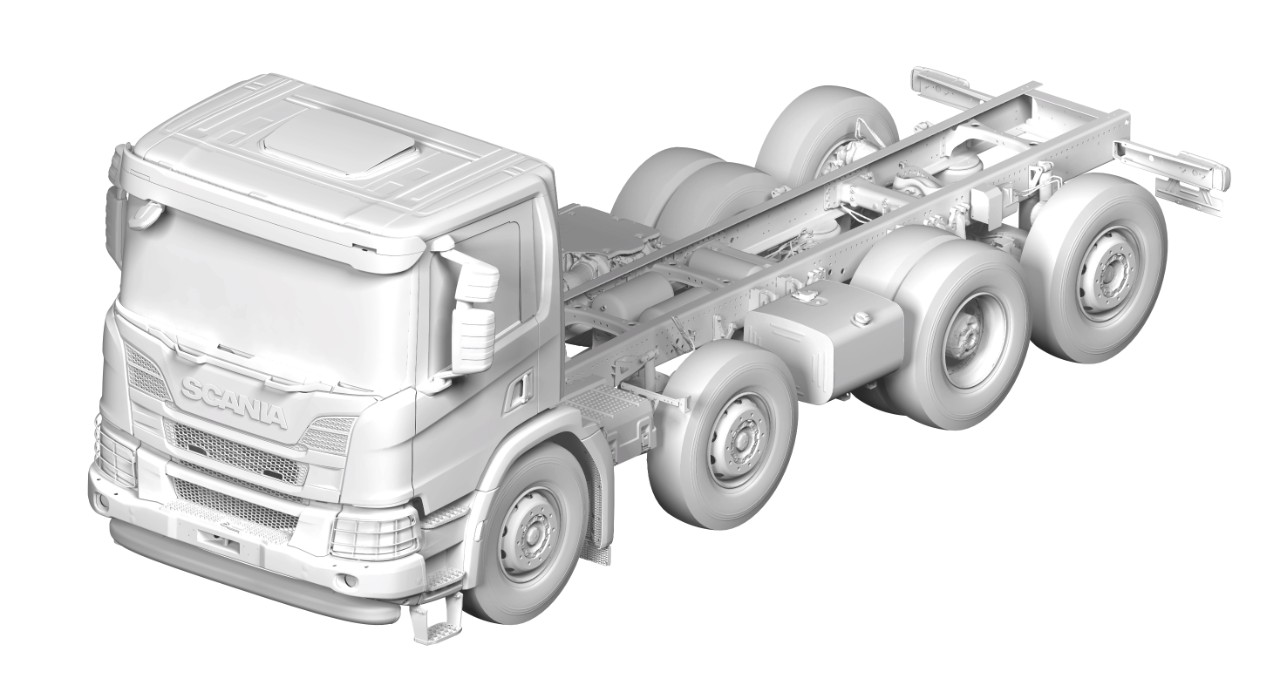

완성 차량
완성 차량의 3D 모델을 처리하려면, 귀하의 3D 소프트웨어가 테슬레이트 데이터와 스텝 포맷 AP242를 처리할 수 있어야 합니다. 이를 확인하려면 테스트 파일을 다운로드하고 3D 도구에 3D 모델이 "테스트 정상" 텍스트와 함께 열고 처리할 수 있는지 확인하십시오.
문제가 있다면 3D 소프트웨어 제공업체에 문의하십시오.

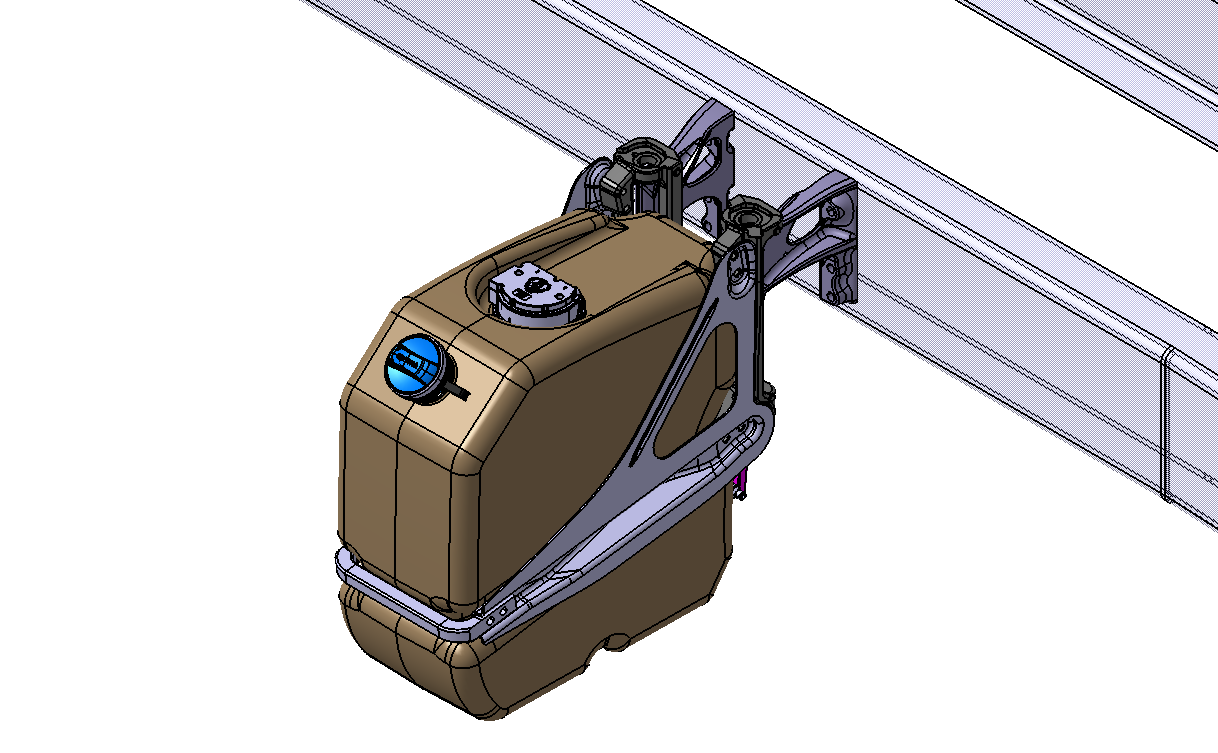

SCR 탱크

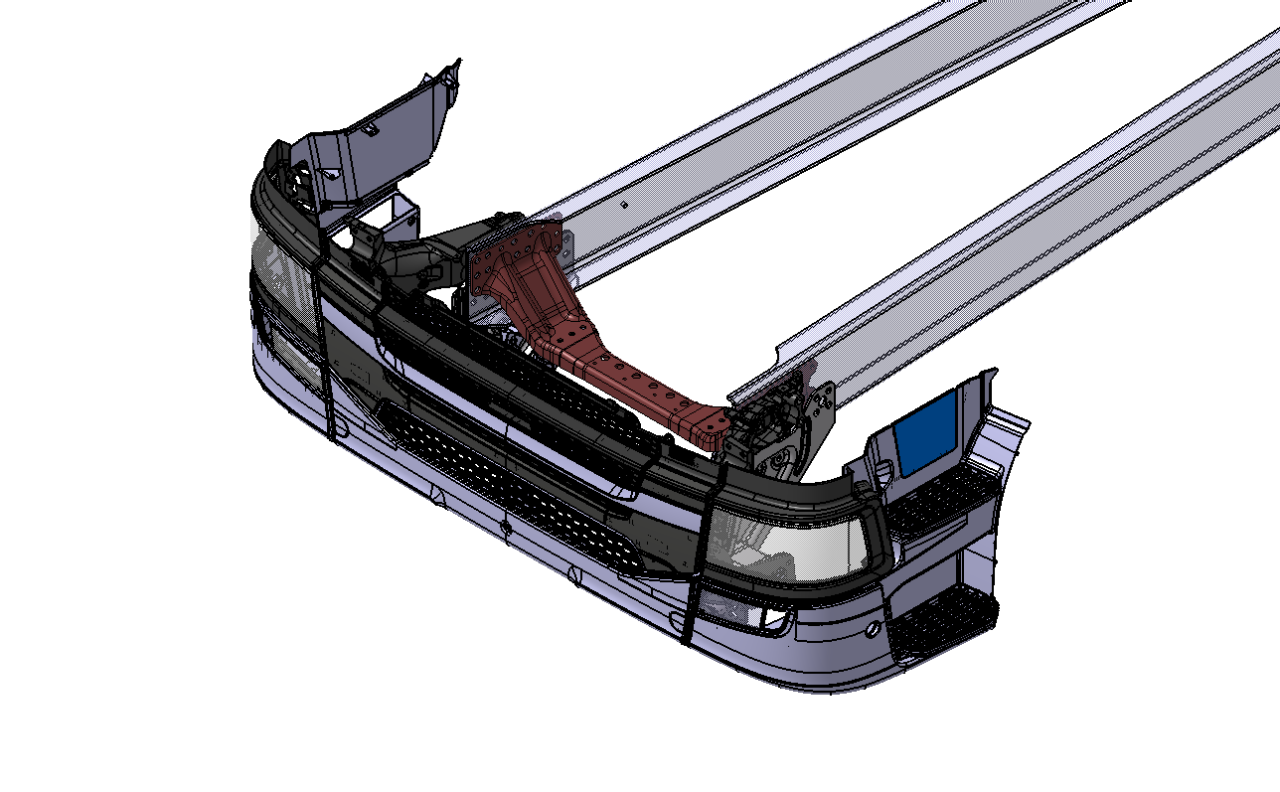

범퍼

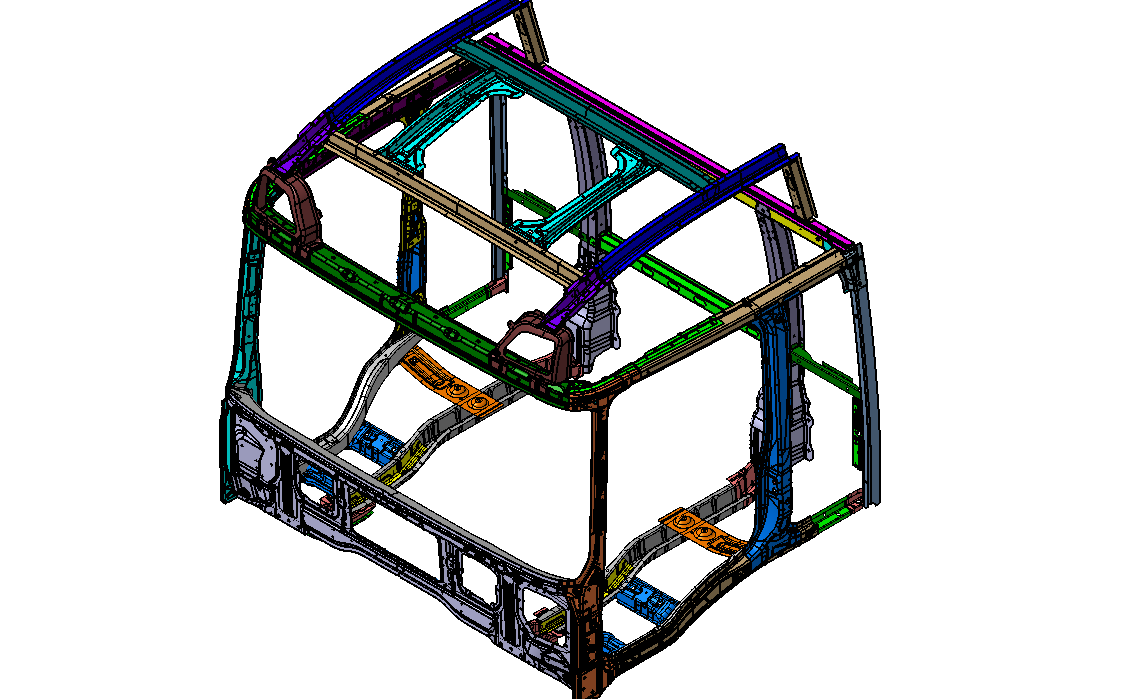

캡 구조

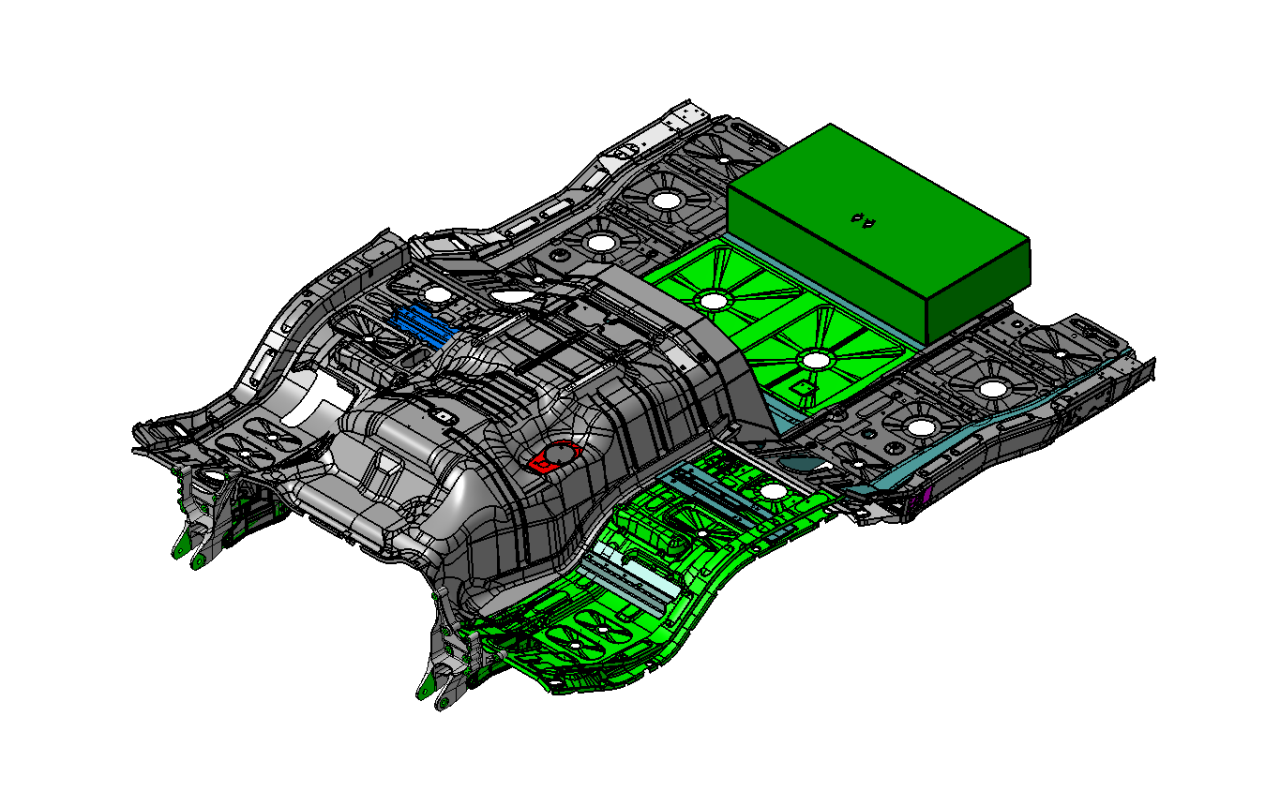

캡 플로어

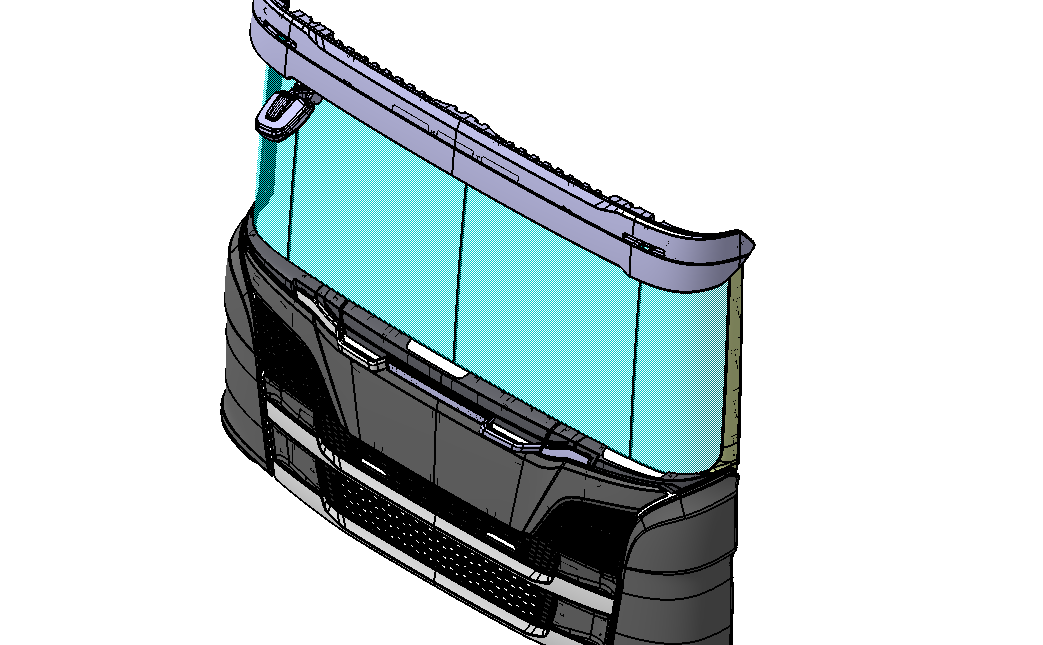

캡 정면

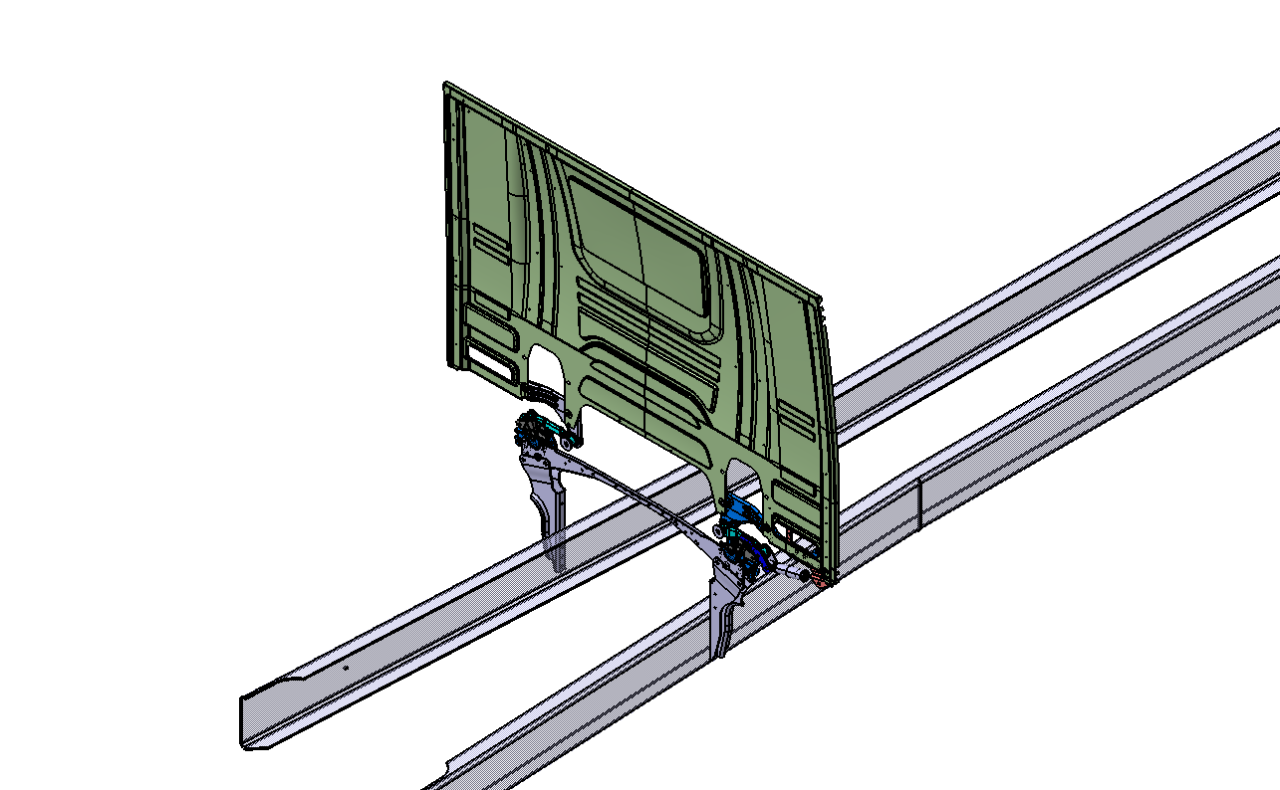

캡 리어 월

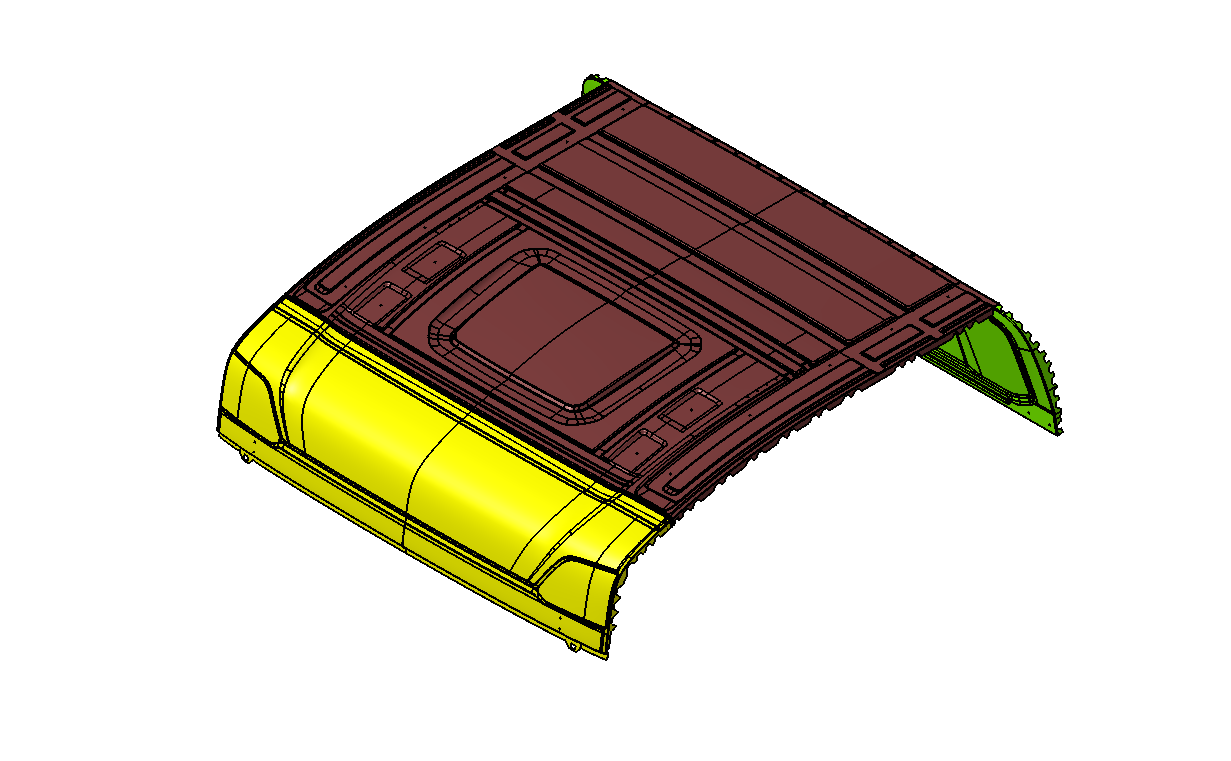

캡 루프

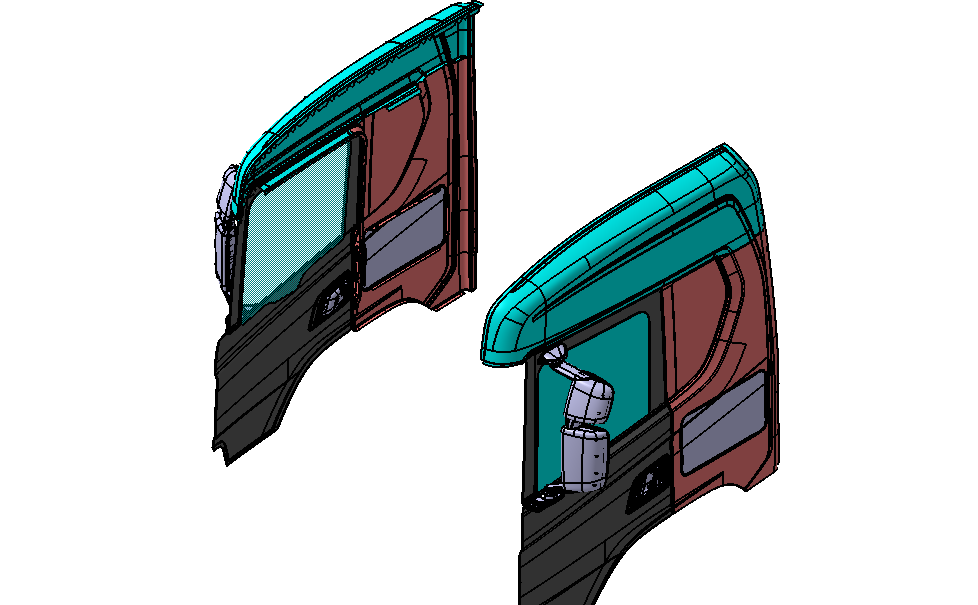

캡 측면

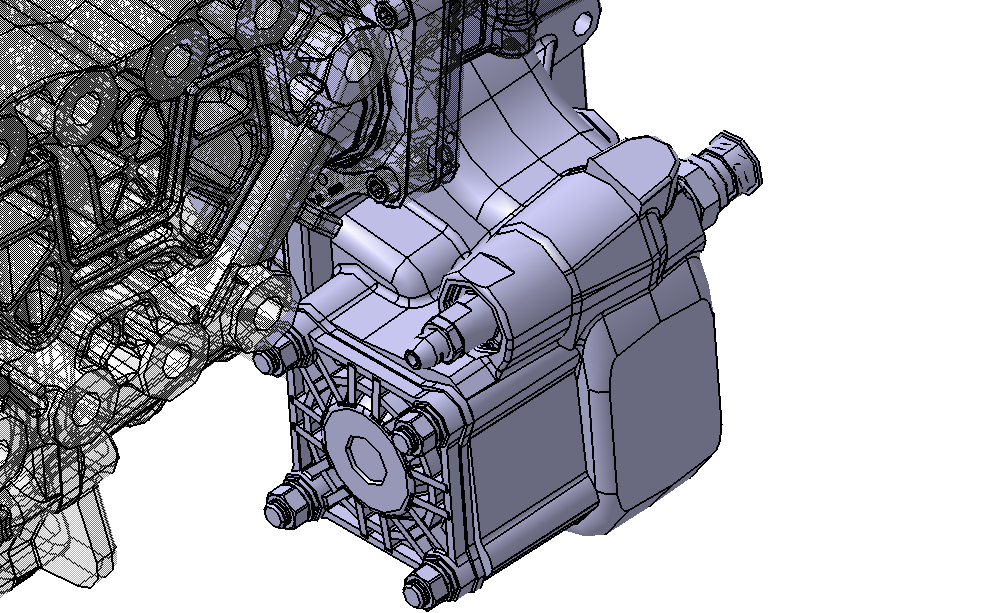

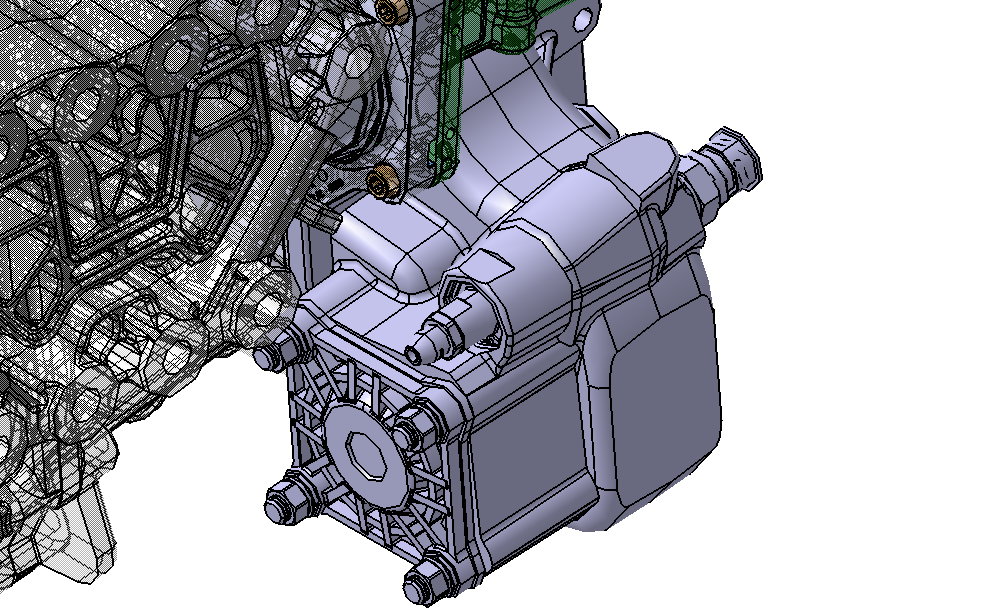

EG PTO 측면 장착형

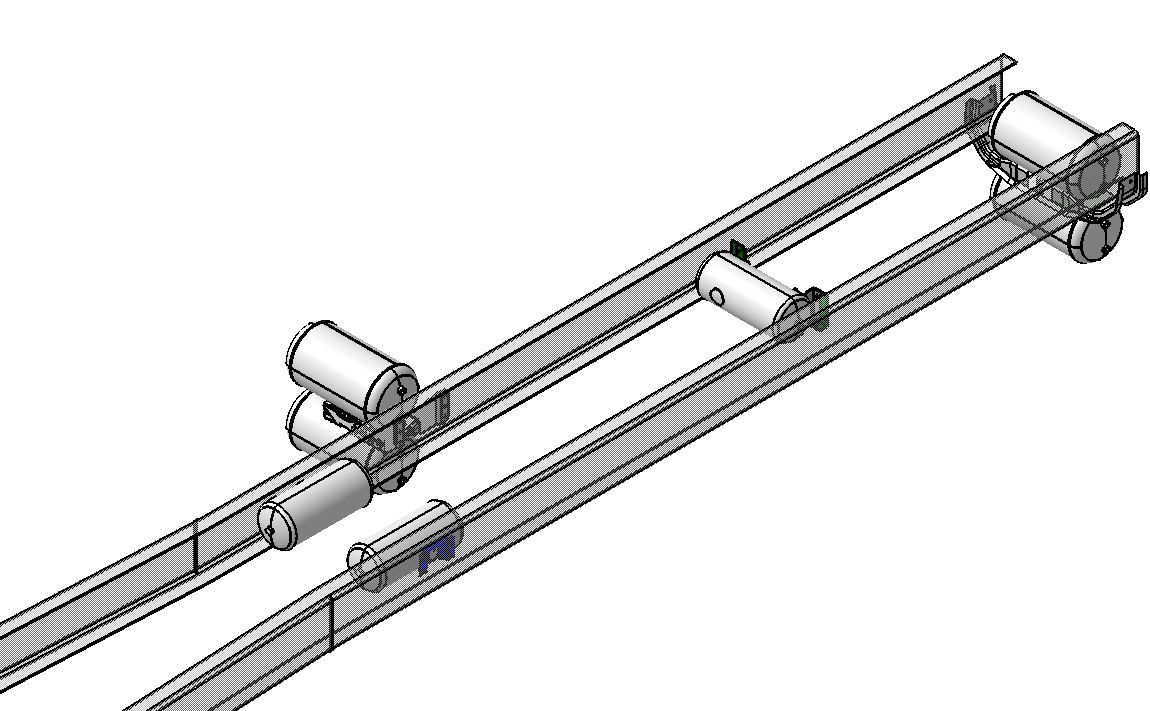

압축 공기

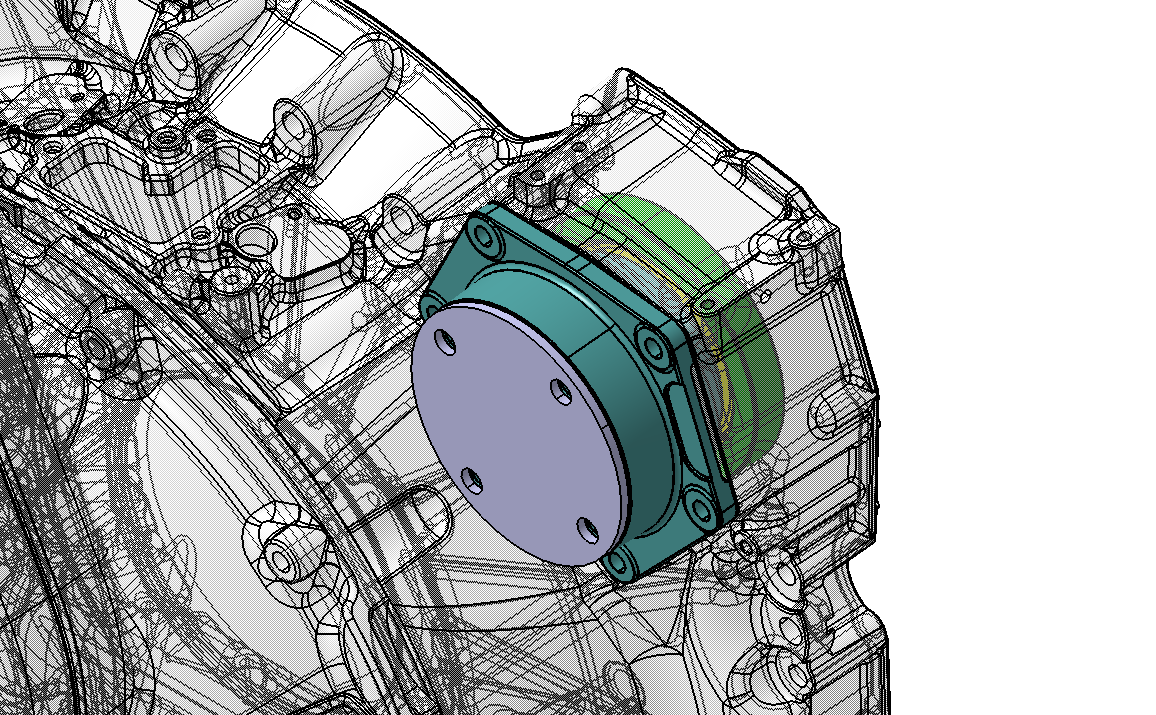

ED PTO
EG PTO

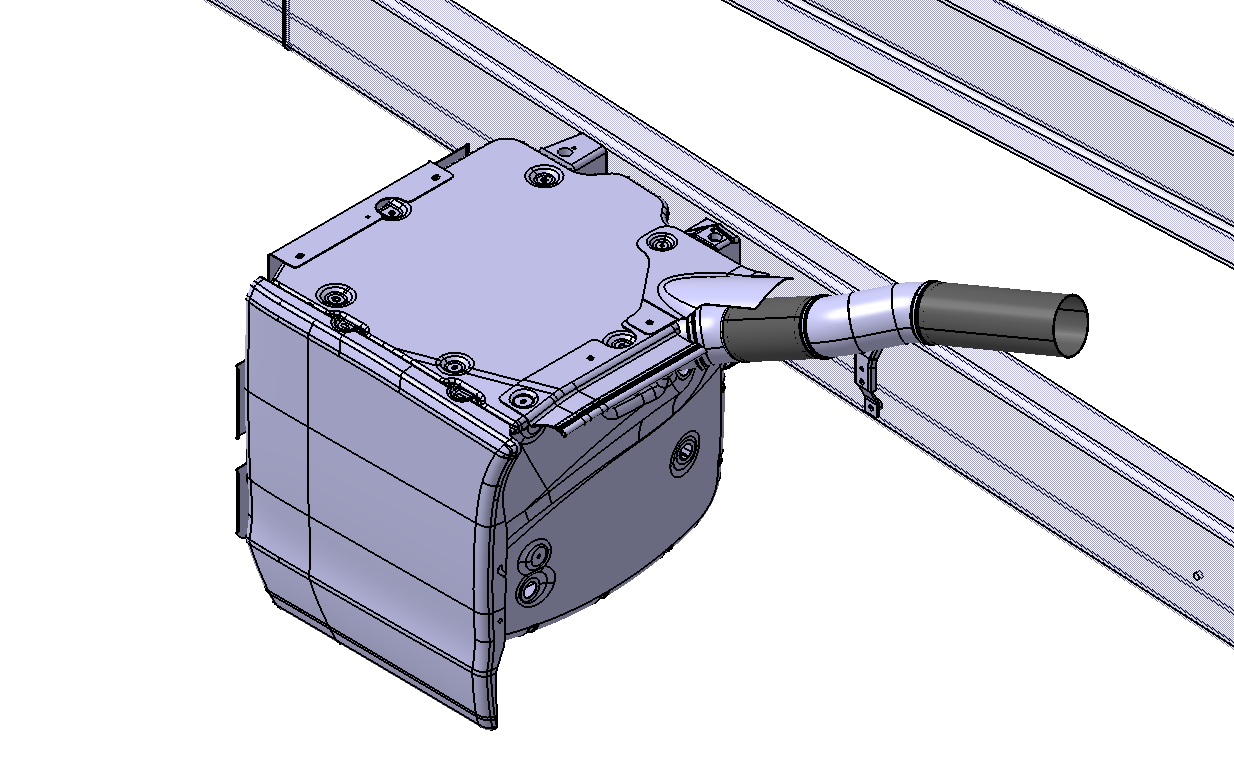

배기

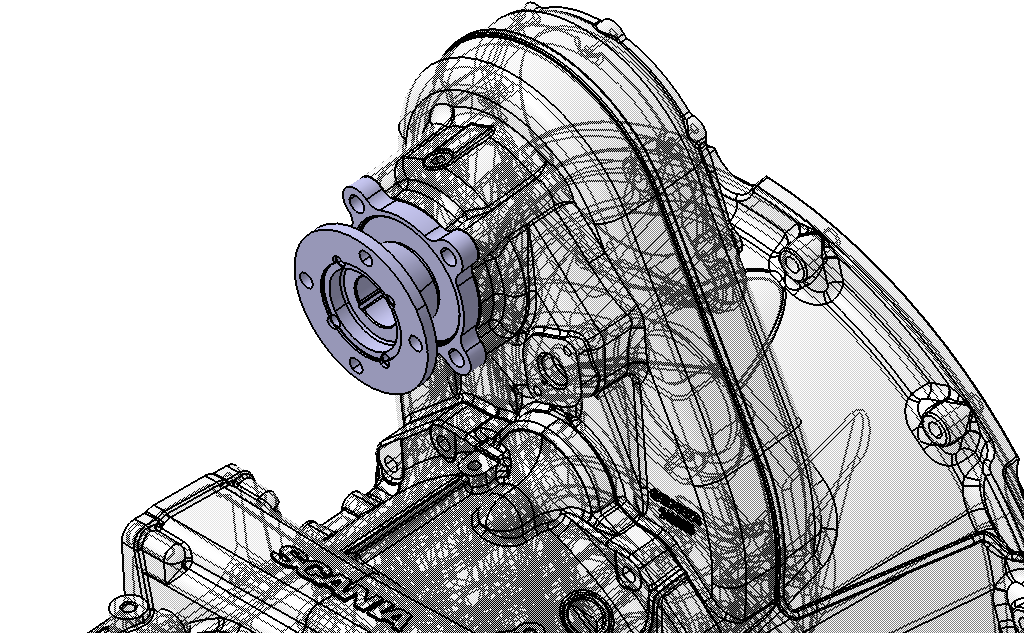

EK PTO

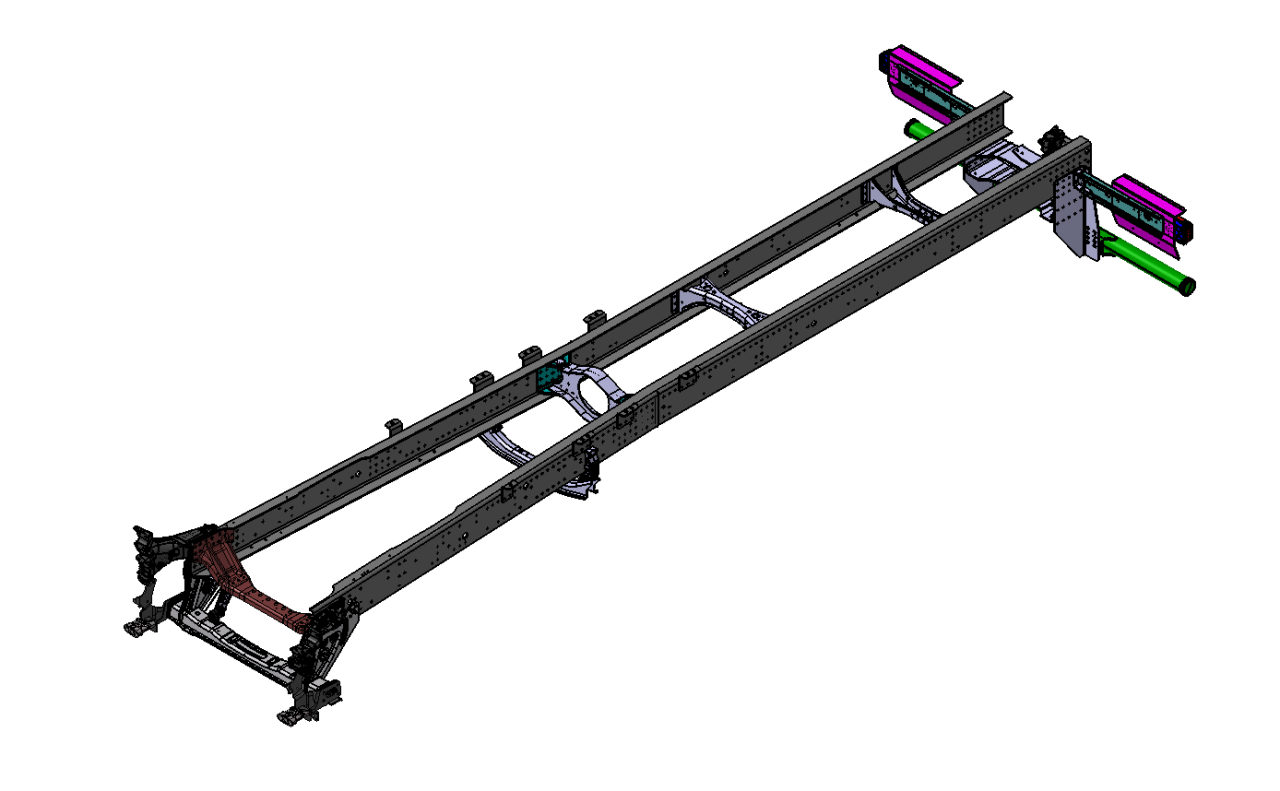

프레임

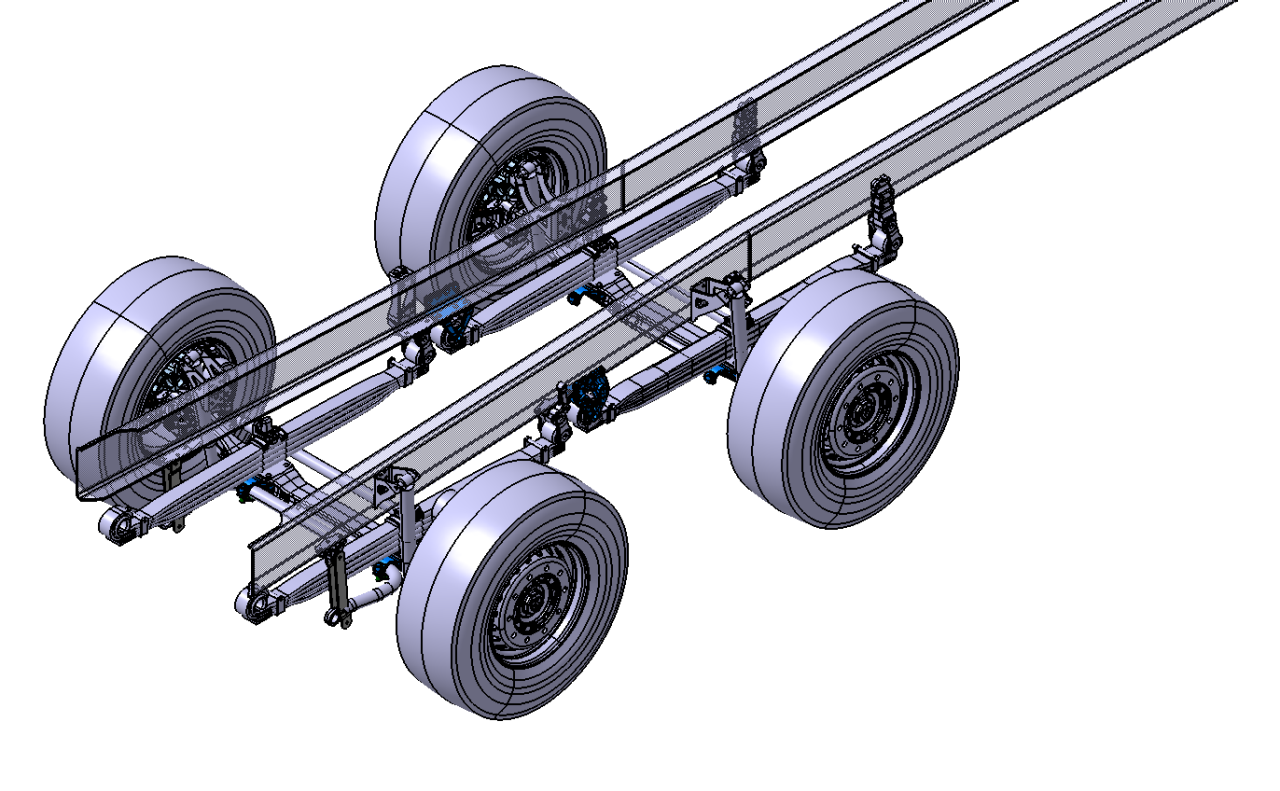

프론트 액슬 및 서스펜션

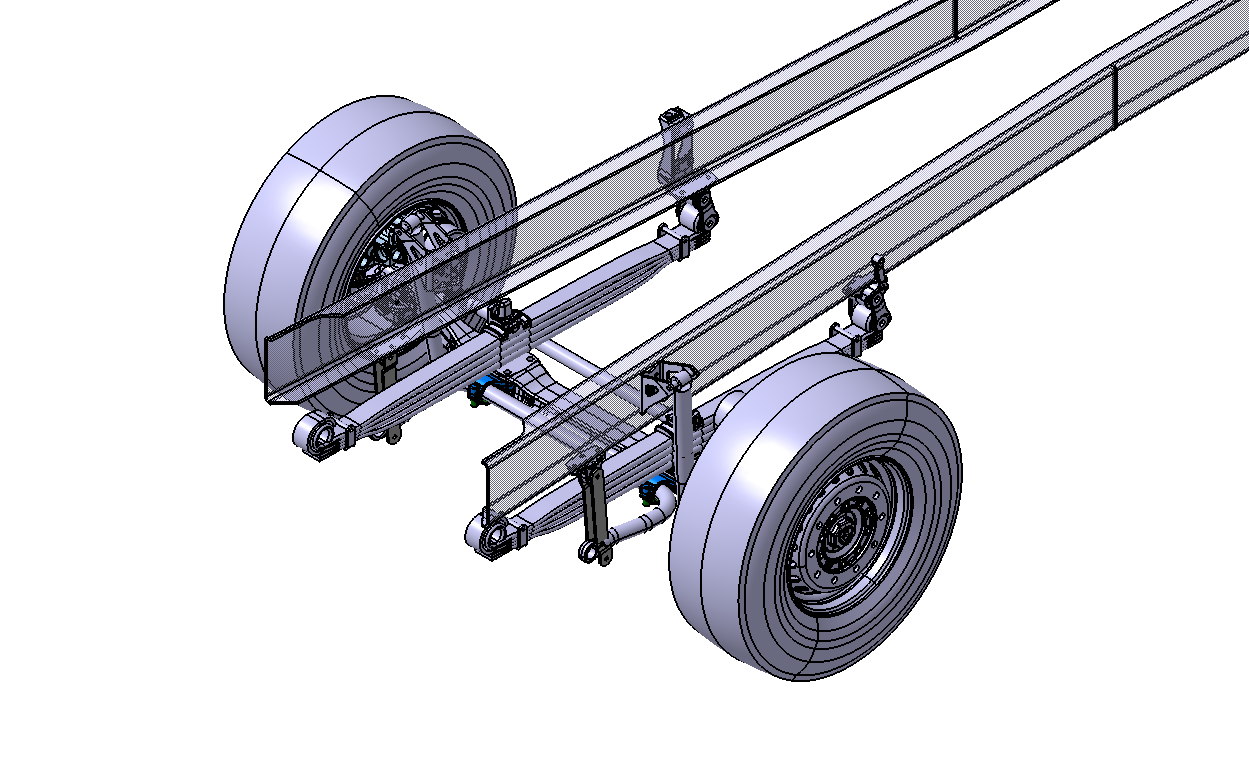

프론트 액슬 및 서스펜션

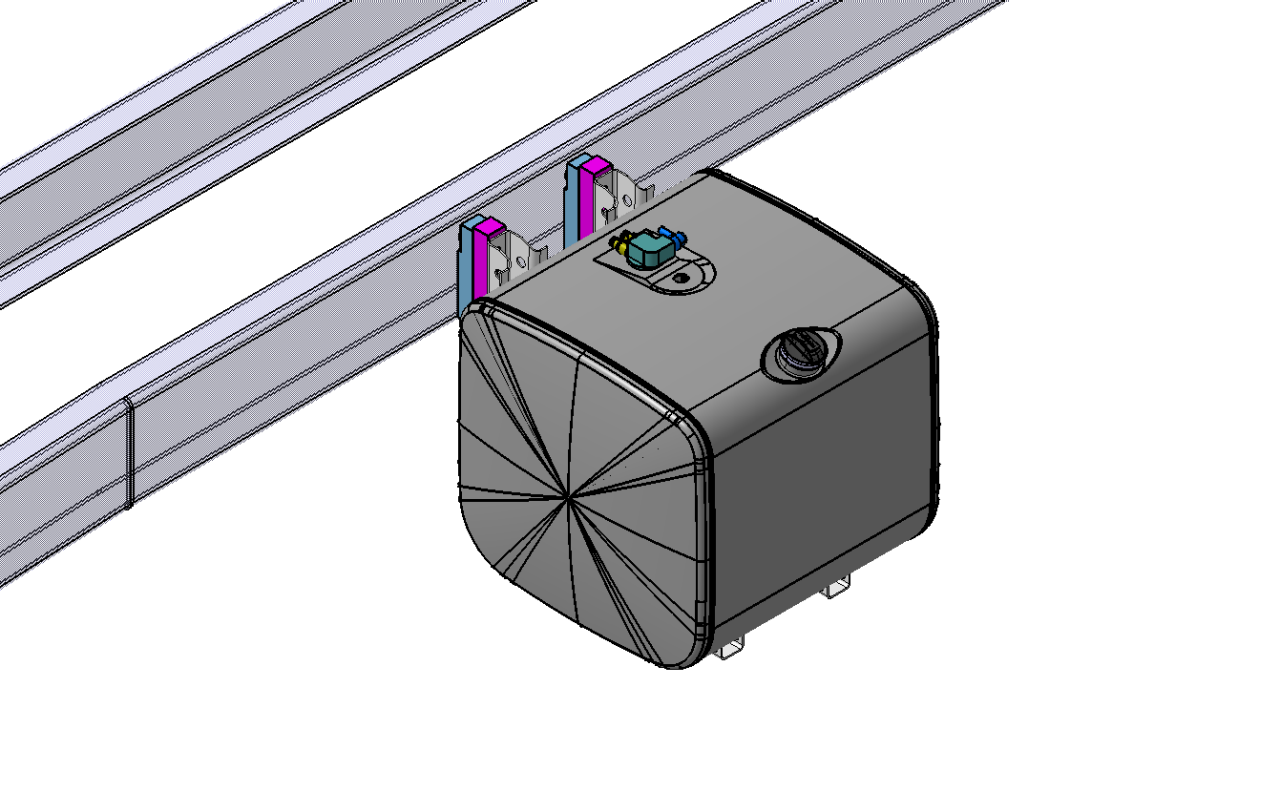

연료 탱크
기어박스

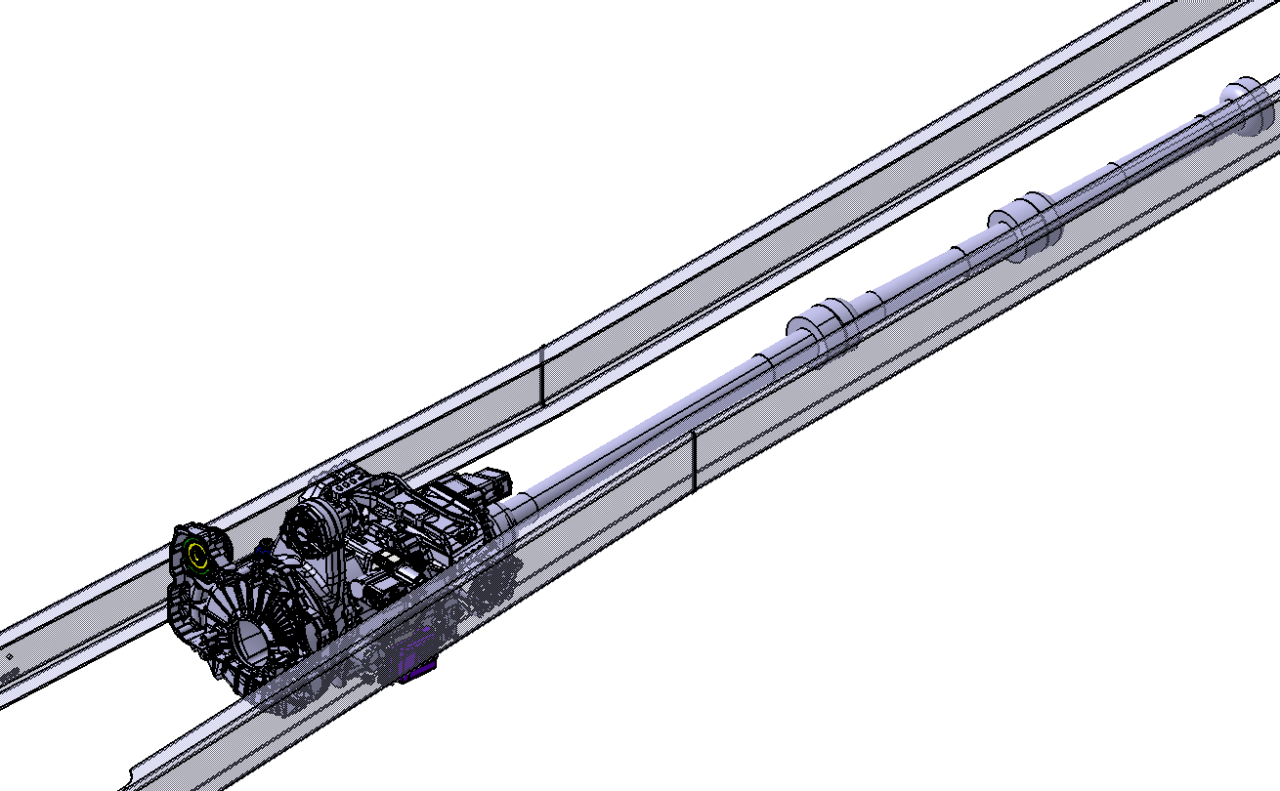

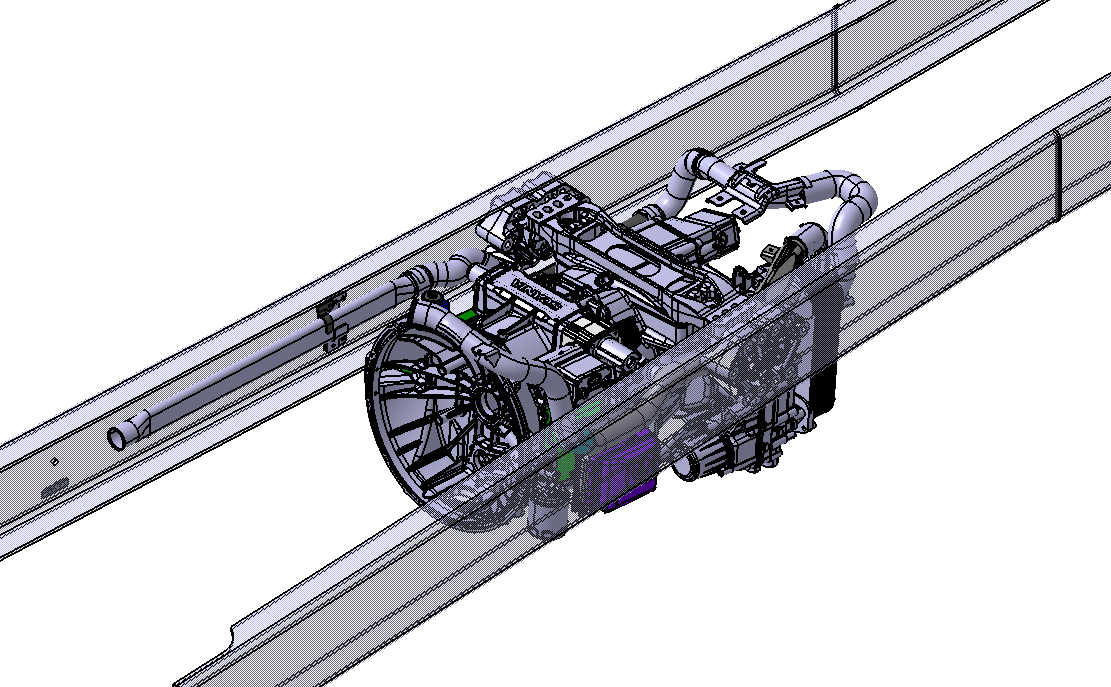

기어박스 및 프로펠러 샤프트

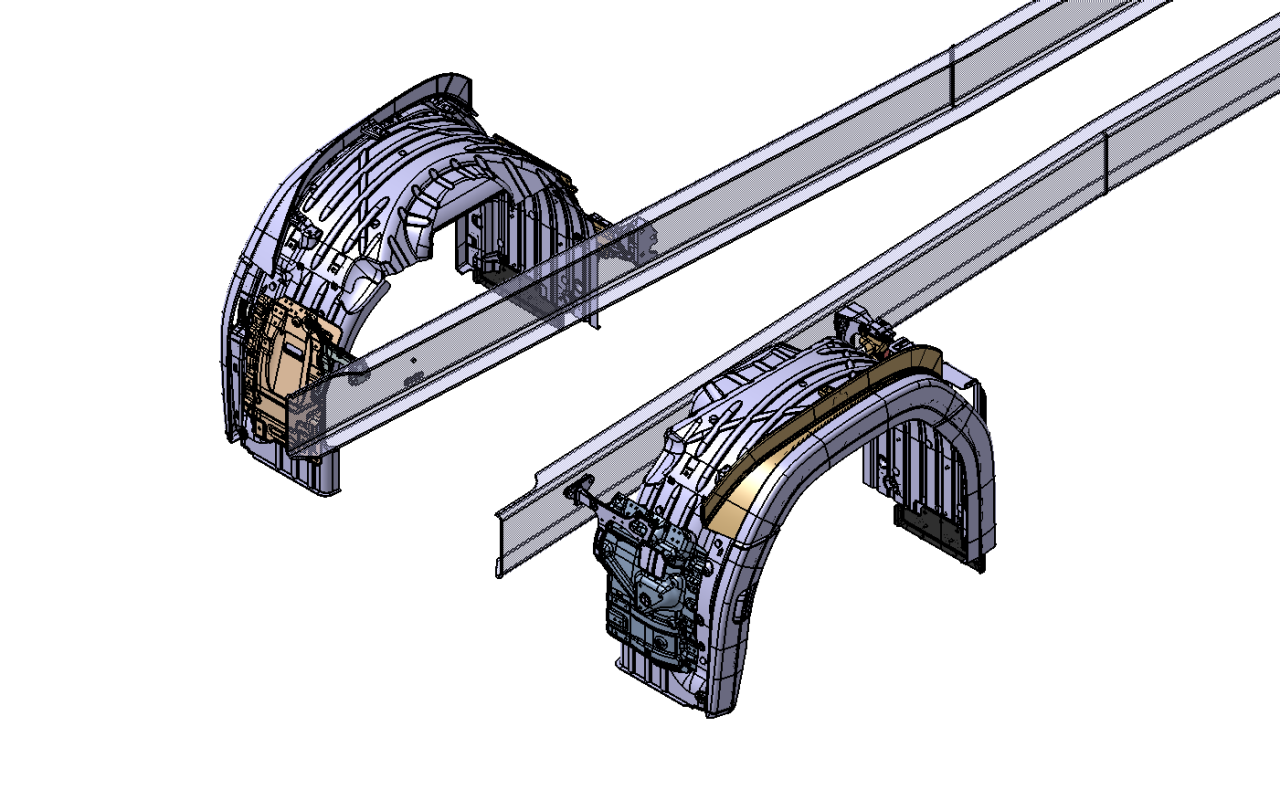

머드가드 프론트

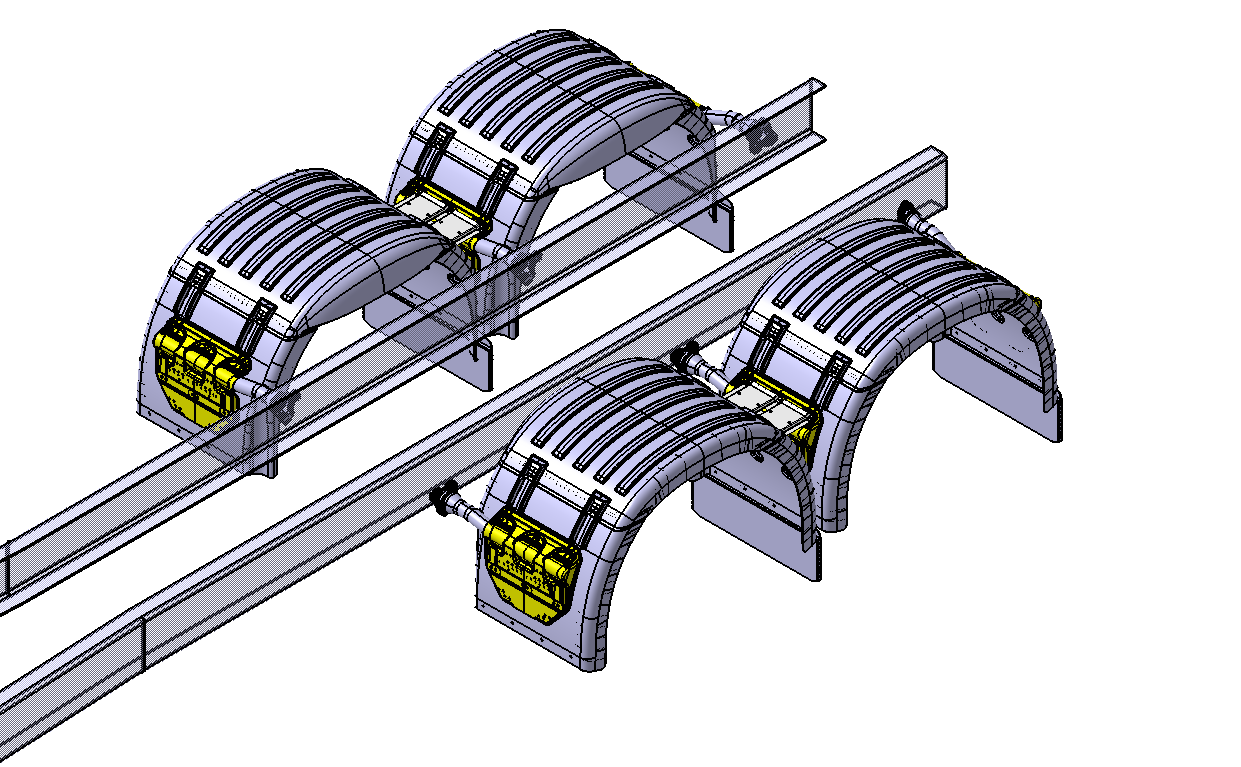

머드가드 리어

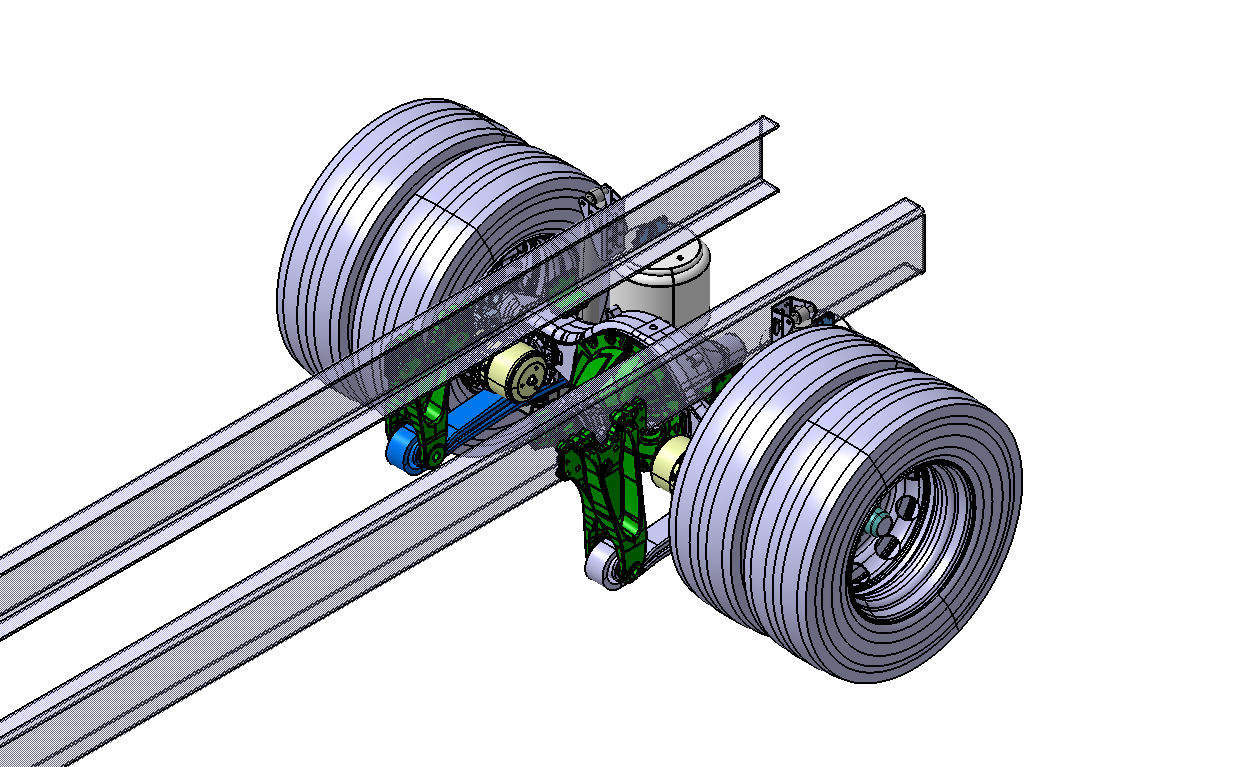

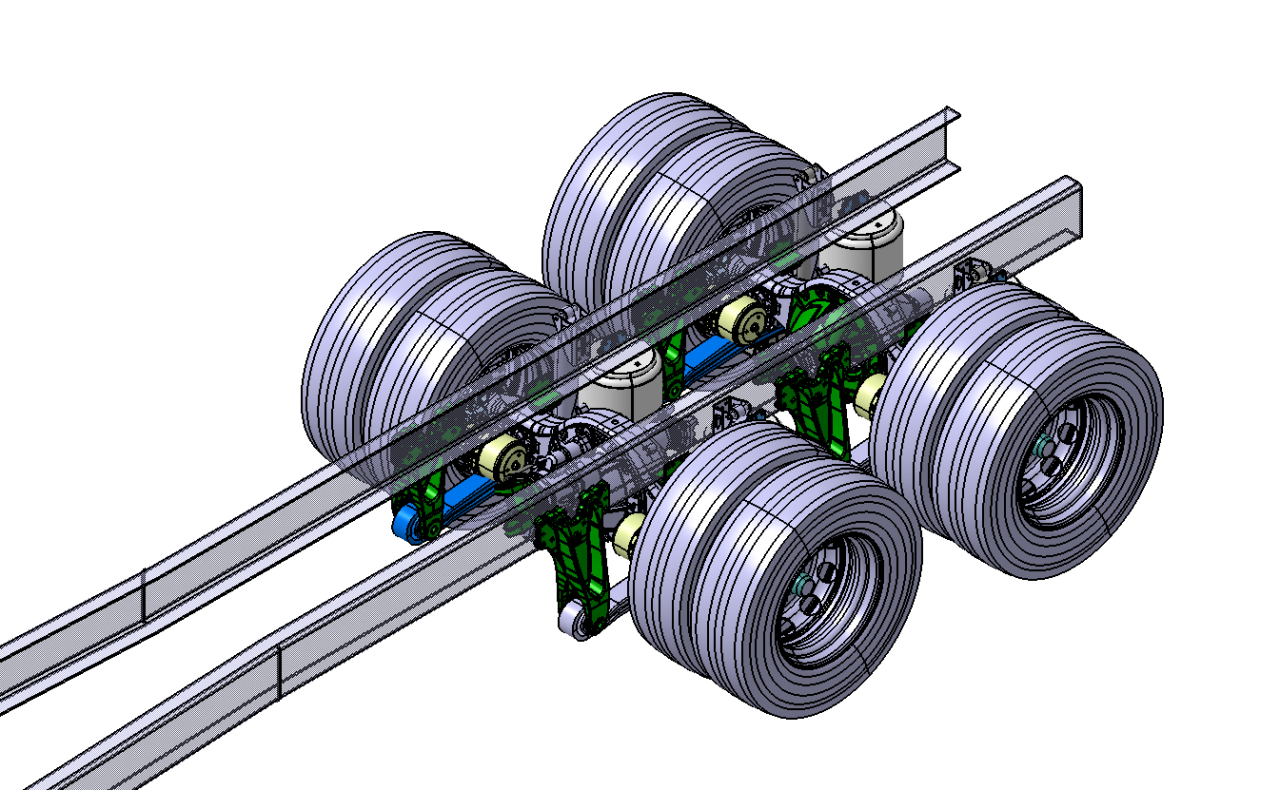

리어 액슬 및 서스펜션
리어 액슬 및 서스펜션

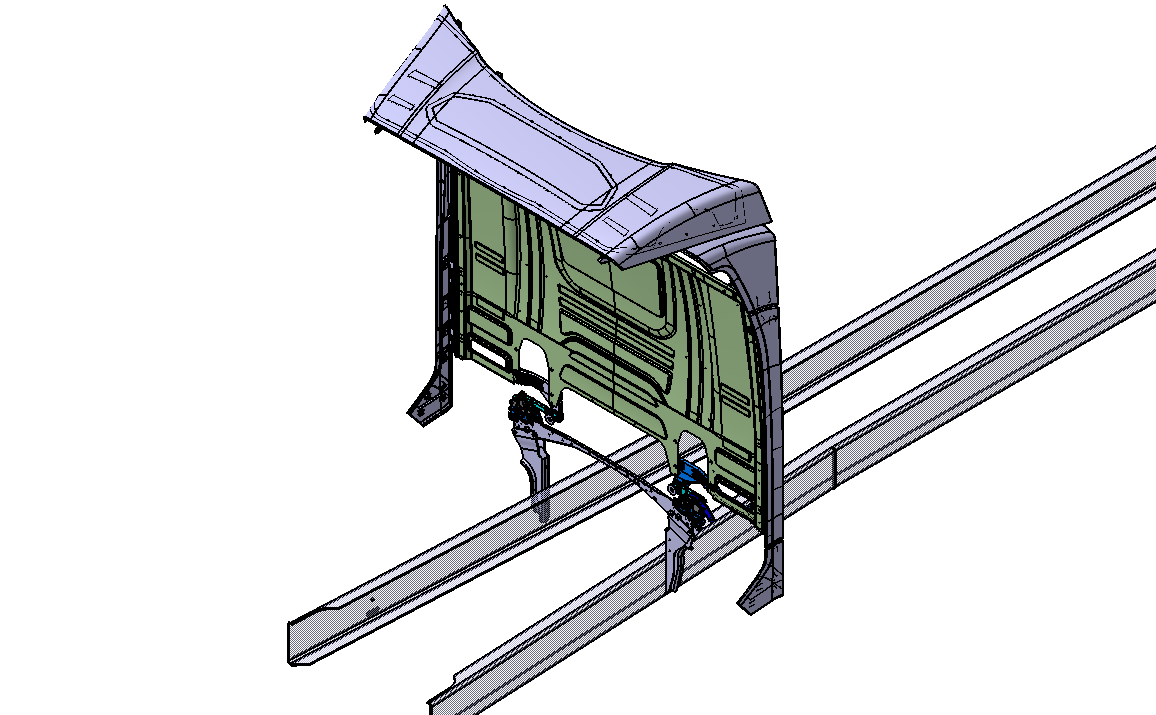

측면 및 루프 에어 디플렉터

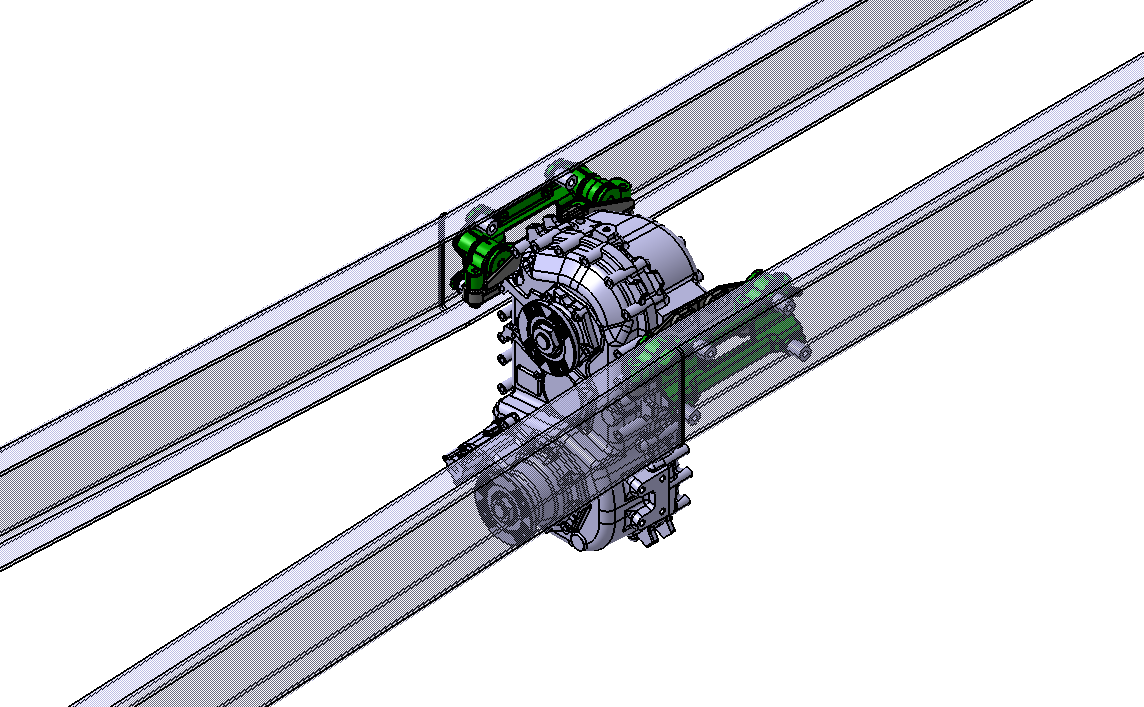

트랜스퍼 기어박스

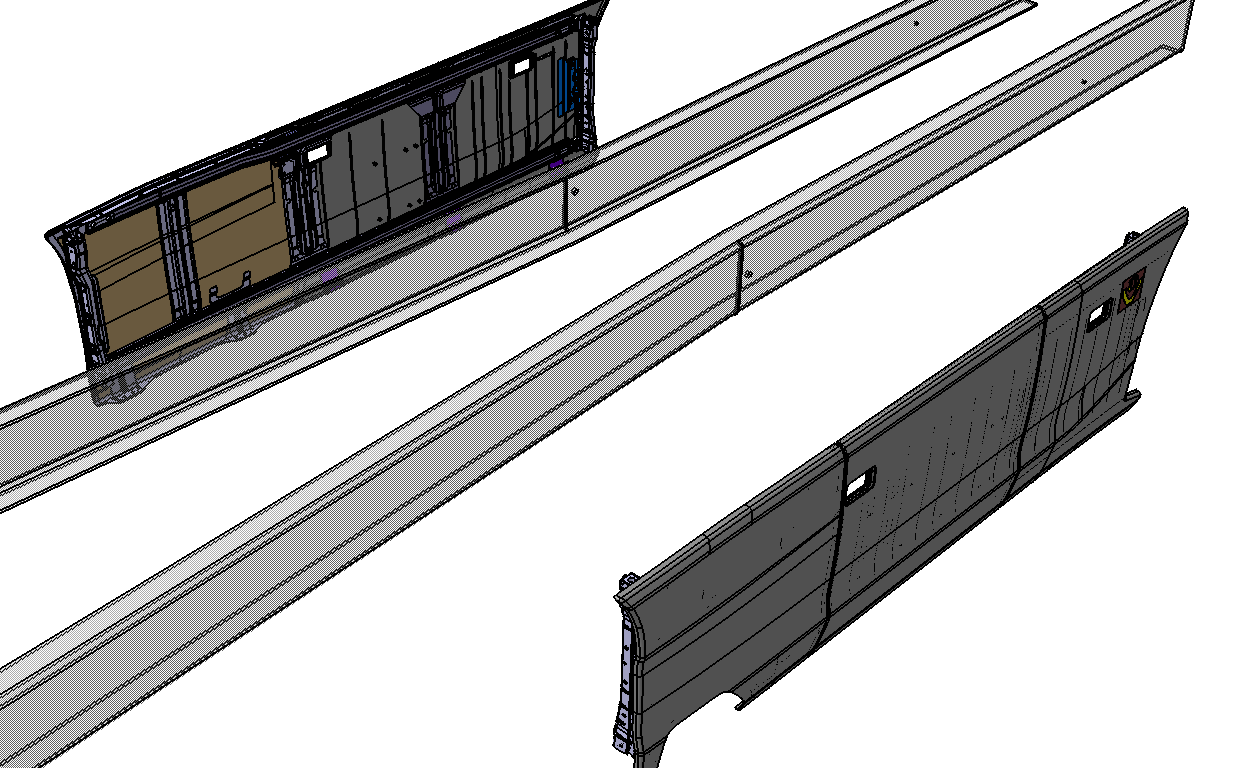

사이드 스커트
