IC3D

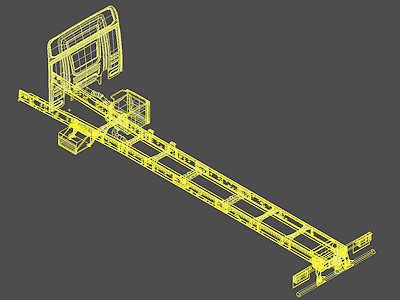

3D 보기로 개별 샤시 도면 주문

차량 샤시 일련 번호 또는 공장 주문 번호를 제공하여 개별 샤시 도면을 3D 보기로 주문할 수 있습니다(프레임 구멍 모델).

도면이 준비되면 이메일 메시지를 받게 됩니다. ICDICS 웹 사이트에 로그인하여 도면을 다운로드합니다. 도면은 최대 30일 동안 사용할 수 있습니다. 다음 문서를 다운로드할 수 있습니다.

  • IC3D(STP 형식)
  • ICS(PDF 형식)

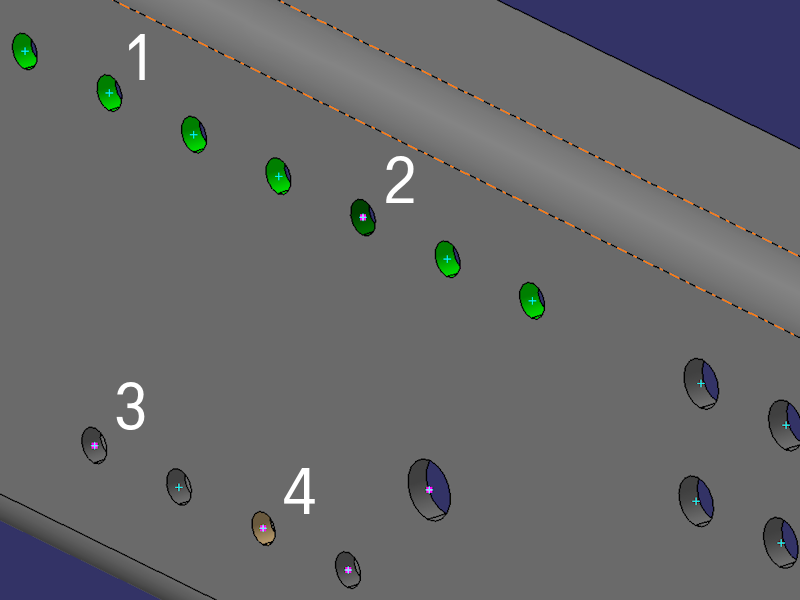

프레임 구멍 설명

IC3D의 프레임 구멍은 서로 다른 색으로 표시할 수 있습니다.

  1. 녹색은 차체 부착물에 사용하는 구멍을 나타냅니다.
  2. 암녹색은 공장에서 장착된 기존 브라켓용 참조 구멍을 의미합니다.
  3. 색이 없는 구멍은 그 안에 스크류가 있거나 구멍이 비어 있다는 뜻입니다.
  4. 갈색(고동색) 구멍은 그 안에 리벳이 있다는 뜻입니다.

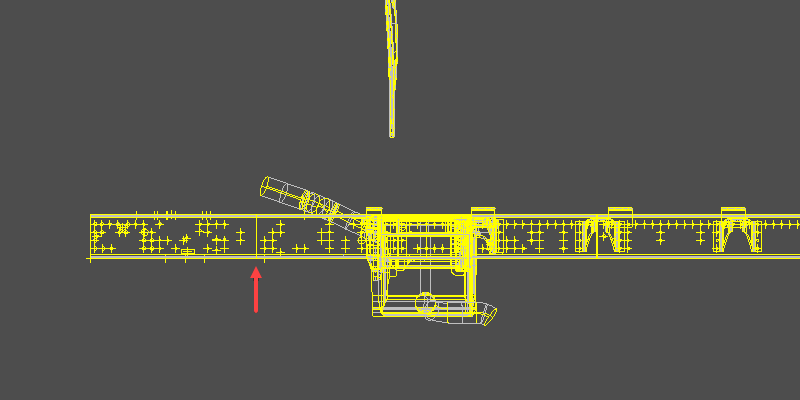

프론트 액슬 위치

측면도에서 프레임 사이드 멤버의 선은 첫 번째 프론트 액슬의 중심 위치를 나타냅니다.

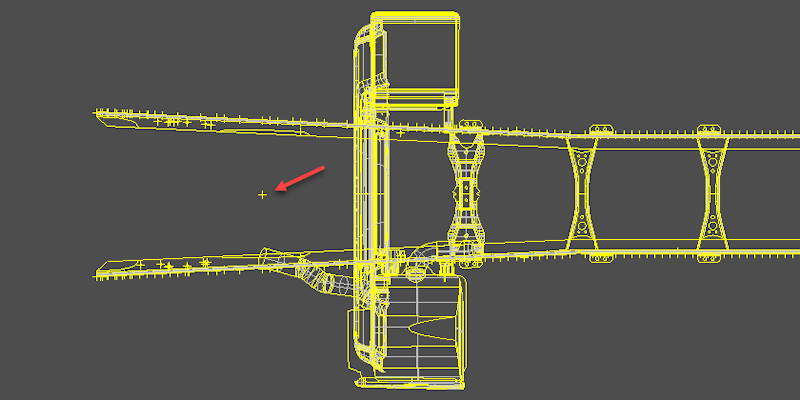

좌표 시스템

상면도에서 더하기 기호는 첫 번째 프론트 액슬 위치에서 50mm 뒤를 의미합니다. 이것은 Scania R&D에서만 사용합니다.
