ICD 및 ICS

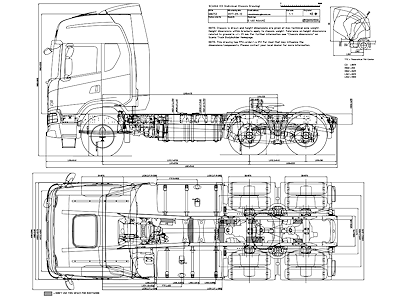

개별 샤시 도면 및 샤시 사양 주문

차량의 샤시 일련 번호 또는 공장 주문 번호를 사용하여 특정 샤시의 개별 샤시 도면(ICD), 개별 샤시 사양(ICS) 및 샤시와 차체 치수(BEP)를 주문할 수 있습니다.

문서는 이메일로 보내 드립니다. 이메일 메시지에 다음이 포함됩니다.

  • ICD(DXF 및 PDF 형식)
  • ICS(PDF 형식)

2D 도면을 보는 도구는 다음 웹 사이트에서 다운로드할 수 있습니다.

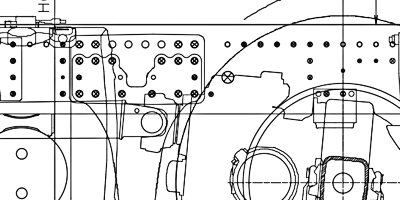

ICD의 프레임 구멍

ICD 프레임 구멍의 모양은 두 가지가 있습니다.

  • 빈 구멍은 해당 구멍을 사용할 수 있다는 의미입니다.
  • 십자 모양의 구멍은 안에 스크류 또는 리벳이 있다는 의미입니다.
