IC3D

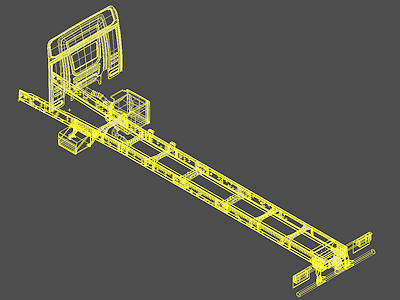

Заказ индивидуальных чертежей шасси в 3D-виде
Указав заводской номер шасси автомобиля или номер заказа, можно заказать индивидуальный чертеж шасси в 3D-виде (модель отверстия в раме).
Когда чертеж будет готов, вам будет выслано письмо на электронную почту. Для получения чертежа войдите на сайт ICDICS. Чертеж доступен в течение максимум 30 дней. Вы можете загрузить следующие документы:
- IC3D в формате STP
- ICS в формате PDF
Описание отверстия рамы

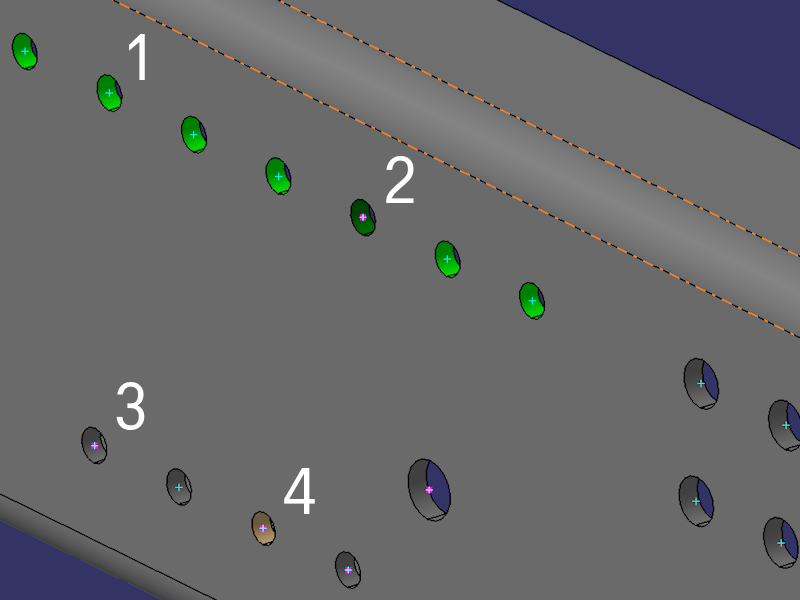

Отверстия рамы на IC3D обозначены различными цветами:
- зеленый цвет указывает на отверстия, предназначенные для креплений кузовного оборудования;
- темно-зеленым цветом обозначены контрольные отверстия под имеющиеся кронштейны, поставляемые с завода;
- если отверстие без цвета, то это означает, что в нем находится винт или что оно свободно;
- коричневым (темно-бордовым) цветом обозначены отверстия с заклепками.
Положение переднего моста

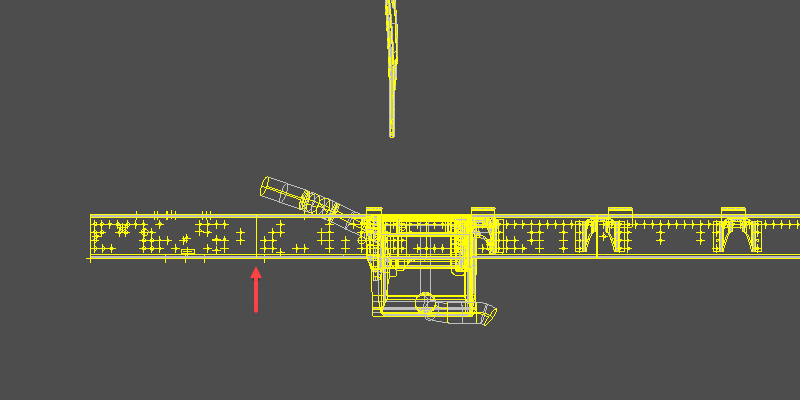

Линия на боковом элементе рамы в варианте отображения сбоку показывает положение центра первого переднего моста.
Система координат

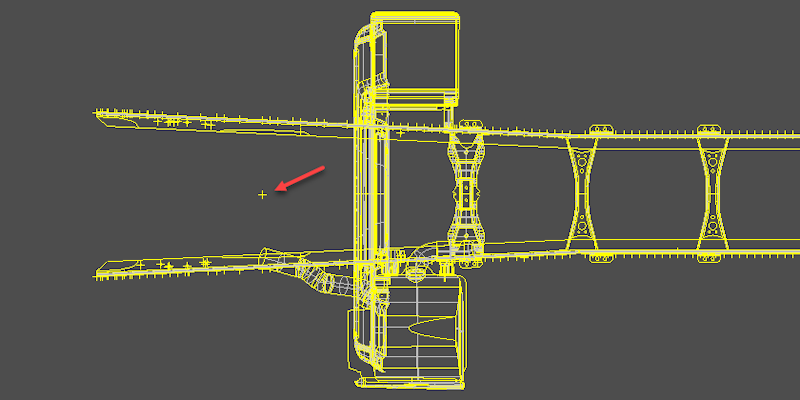

Знак “+” на варианте отображения сверху расположен в 50 мм за первым передним мостом. Он предназначен для внутреннего пользования Scania R&D.
