ICD ja ICS
Yksittäisten alustapiirustusten ja alustaerittelyjen tilaaminen

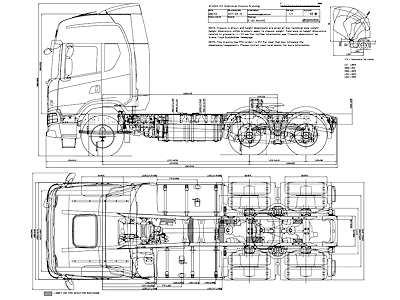

Ajoneuvon alustan sarjanumeron tai tehtaan tilausnumeron avulla voidaan tilata tietystä alustasta yksittäinen alustapiirustus (ICD) ja yksittäinen alustaerittely (ICS), ja alustan sekä päällirakenteen mitat (BEP) voidaan tilata tietylle alustalle.
Asiakirjat lähetetään sähköpostitse. Sähköpostiviesti sisältää seuraavat:
- ICD DXF- ja PDF-muodoissa
- ICS PDF-muodossa
Työkalut 2D-piirustusten tarkastelemiseen voidaan ladata seuraavista sivustoista:

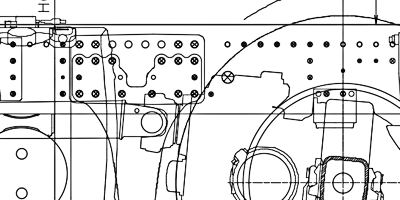

Runkoreiät ICD:ssä
Runkorei’illä ICD:ssä voivat olla ulkoasultaan kahdentyyppisiä:
- Tyhjät reiät tarkoittavat, että reiät ovat käytettävissä.
- Reikä on merkitty ruksilla, kun reiässä on ruuvi tai niitti.
