3Dモデル
架装構築を容易にするために3Dを注文
IC3Dでは十分な情報が得られない場合、特定のシャシのさらに綿密な3Dを注文することができます。そうすることで、架装を確実に適合されられ、架装メーカーの開発作業が容易になります。
3DプログラムがSTEP AP242をテッセレーションされたデータとして扱うことができれば、完成車の3Dを受け取ることができます。一部のソフトウェア*はテッセレーションされたデータに対応していないため、下のテストファイルを開いて、使用できるかどうかテストしてください。 テストはScaniaの3Dを注文する前に行ってください。
テッセレーションされたデータを扱うことができない場合でも、Scaniaから3Dを受け取ることができます。ただし、受け取るエリアの数が制限されることになります。 以下の例を参照してください。
工場注文番号が利用可能になるか、またはScania販売員が提供仕様を作成した場合、3Dをダウンロードできます。 工場注文番号、シャーシ番号またはICD番号は、特定車両用の3D文書を作成するためにScania Bodybuilding Centreが使用します。
*Autodesk InventorおよびSolidworksは、テッセレーションされたデータを取り扱うのに問題があります。
受け取る手順:
1. 3Dモデルは販売代理店にご注文ください。
2. 販売代理店がScania Bodybuilding Centreに発注します。
3. Scania Bodybuilding Centre では、お客様にScania 機密保持契約書 3D への署名をお願いしています。
4. Scania Bodybuilding Centre に Scania 機密保持契約書 3D が届き次第、3D モデルを制作し、お客様のお手元に直接お送りします。
必要な情報:
- 車両のシャシ番号、工場注文番号、またはICD番号
- テッセレーションされたデータを扱えるかどうかについての表明。
- 必要なのが完成車の3Dかコンポーネントの3Dかの選択。 下記の例に従ってあなたのニーズを述べてください
- 3Dモデルを受信できる有効な電子メールアドレス
- 貴社のニーズに合った3Dモデルを作成できるよう、貴社の注文の目的についての簡単な説明。

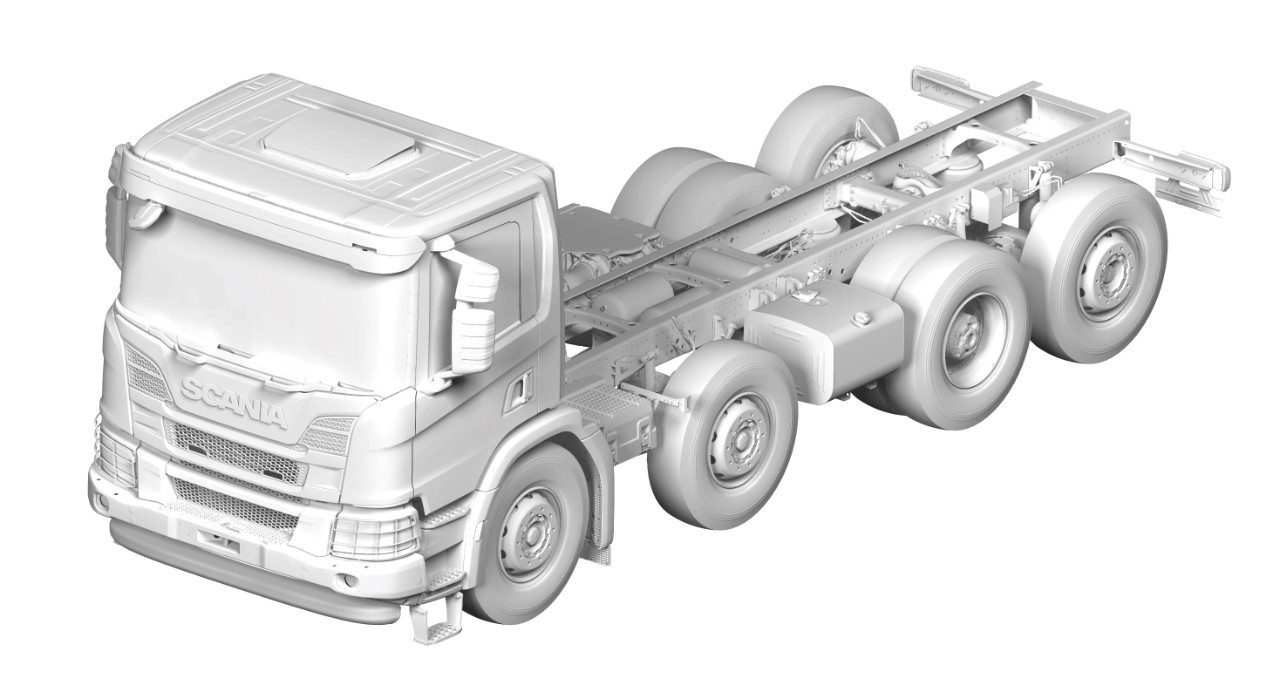

完成車
完成車の3Dモデルを扱うためには、3Dソフトウェアが、テッセレーションされたデータとStepフォーマットAP242に対応している必要があります。 これを確認するには、テストファイルをダウンロードしたうえで、「Test OK」のテキストが表示された3Dモデルを開き、3Dツール上で操作できることを確認します。
問題が生じた場合には3Dソフトウェアプロバイダーにお問い合わせください。

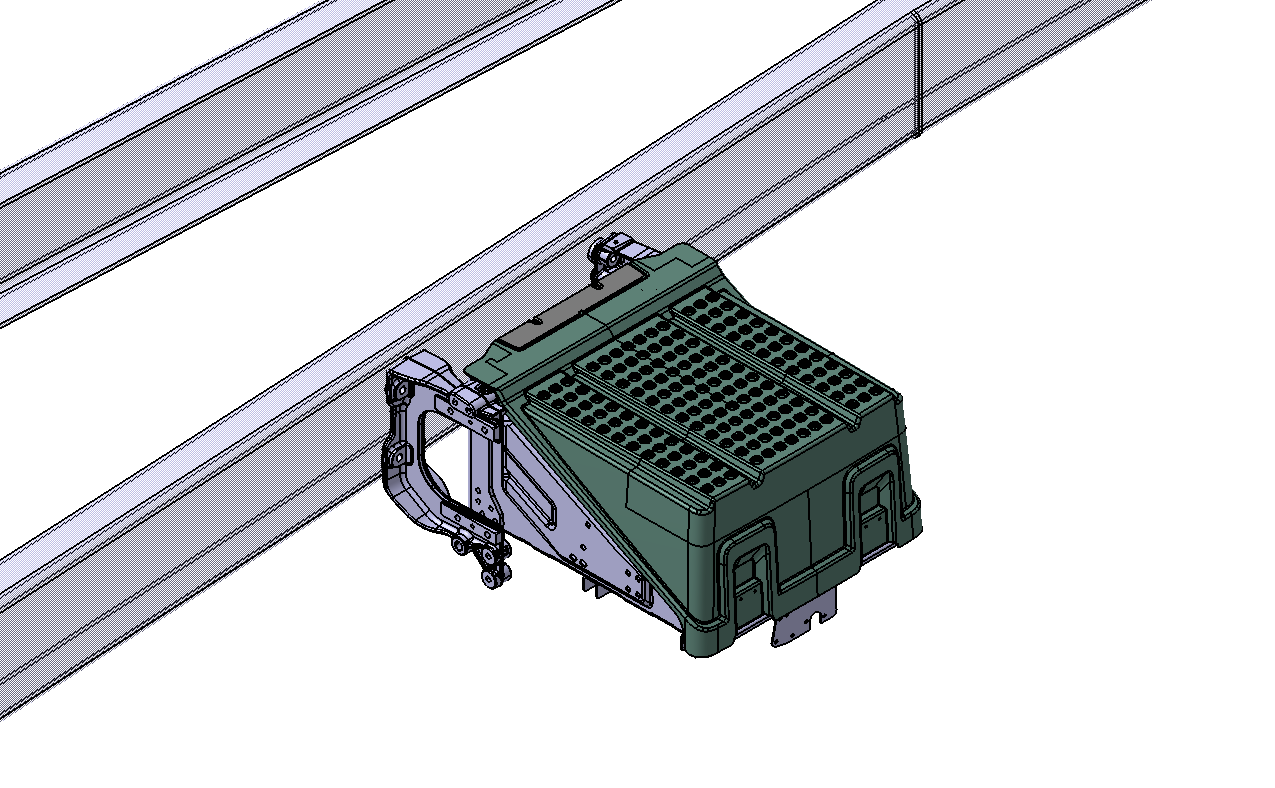

SCRタンク

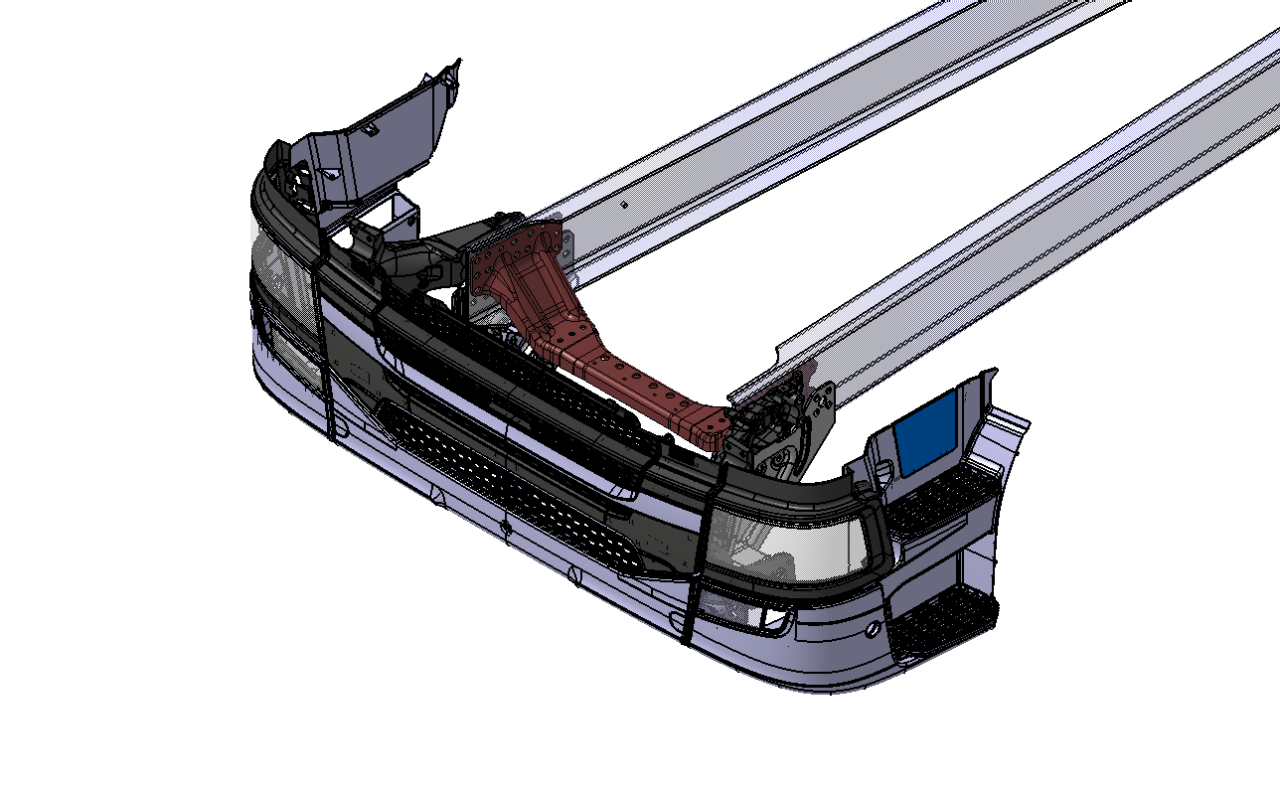

バンパー

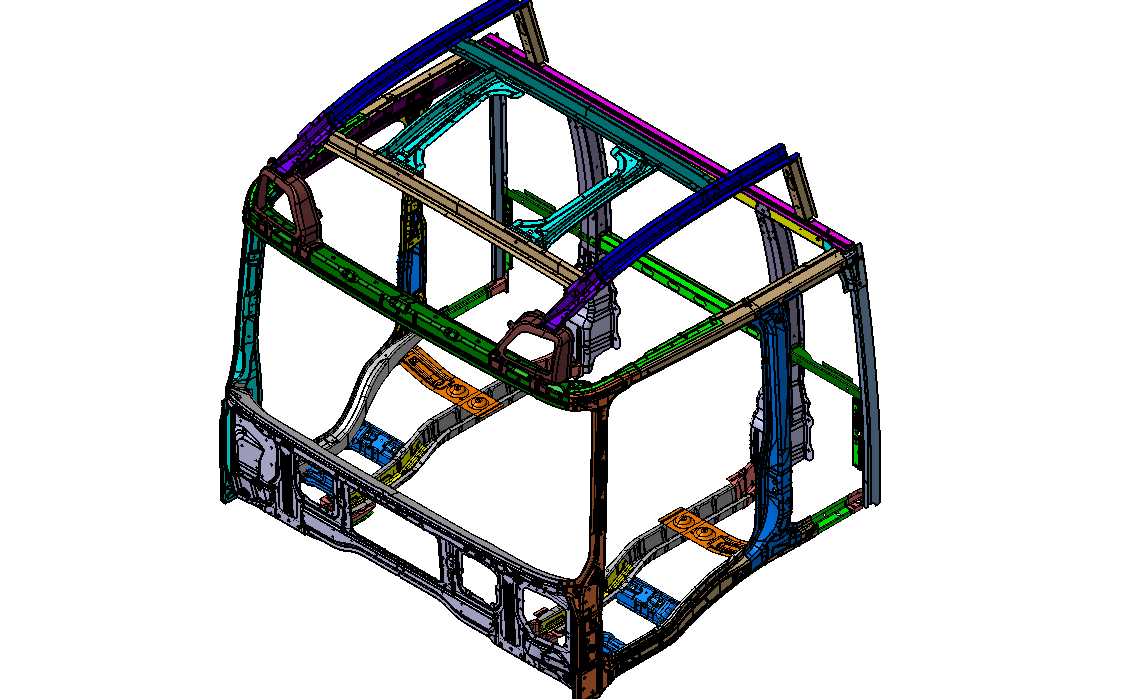

キャブ構造

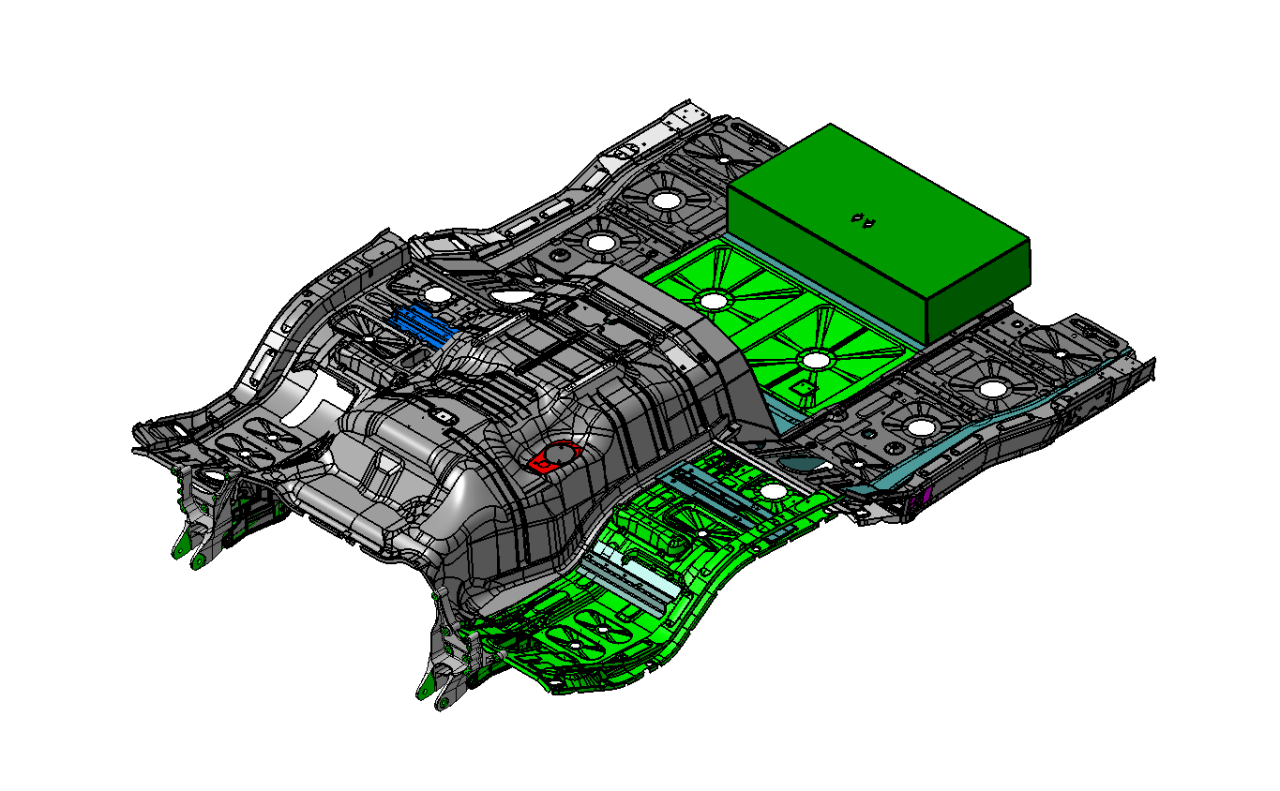

キャブ床

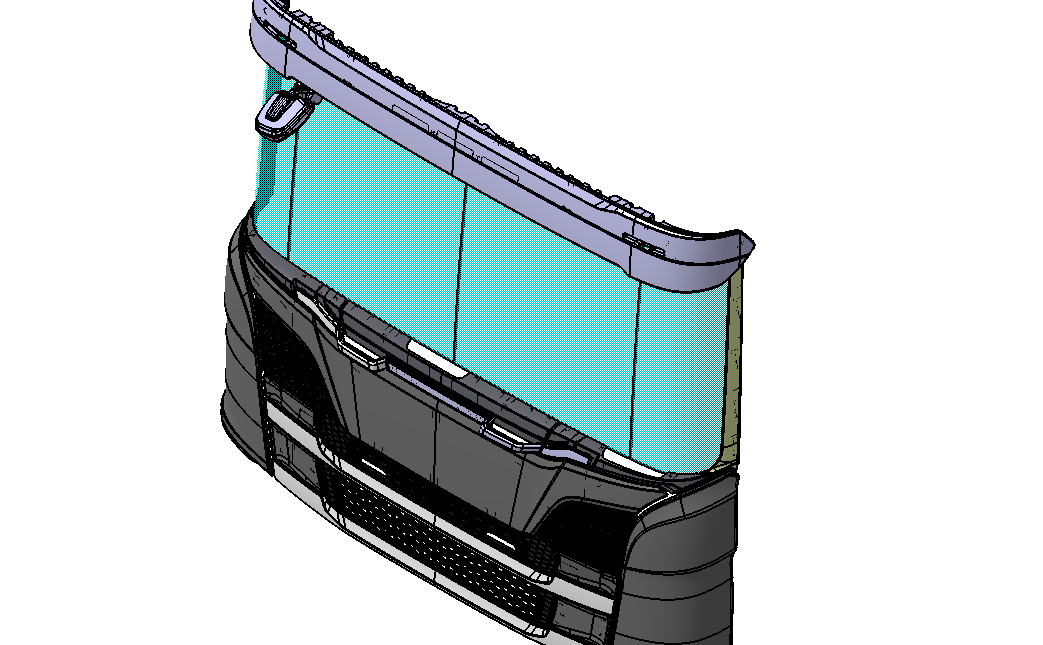

キャブ前面

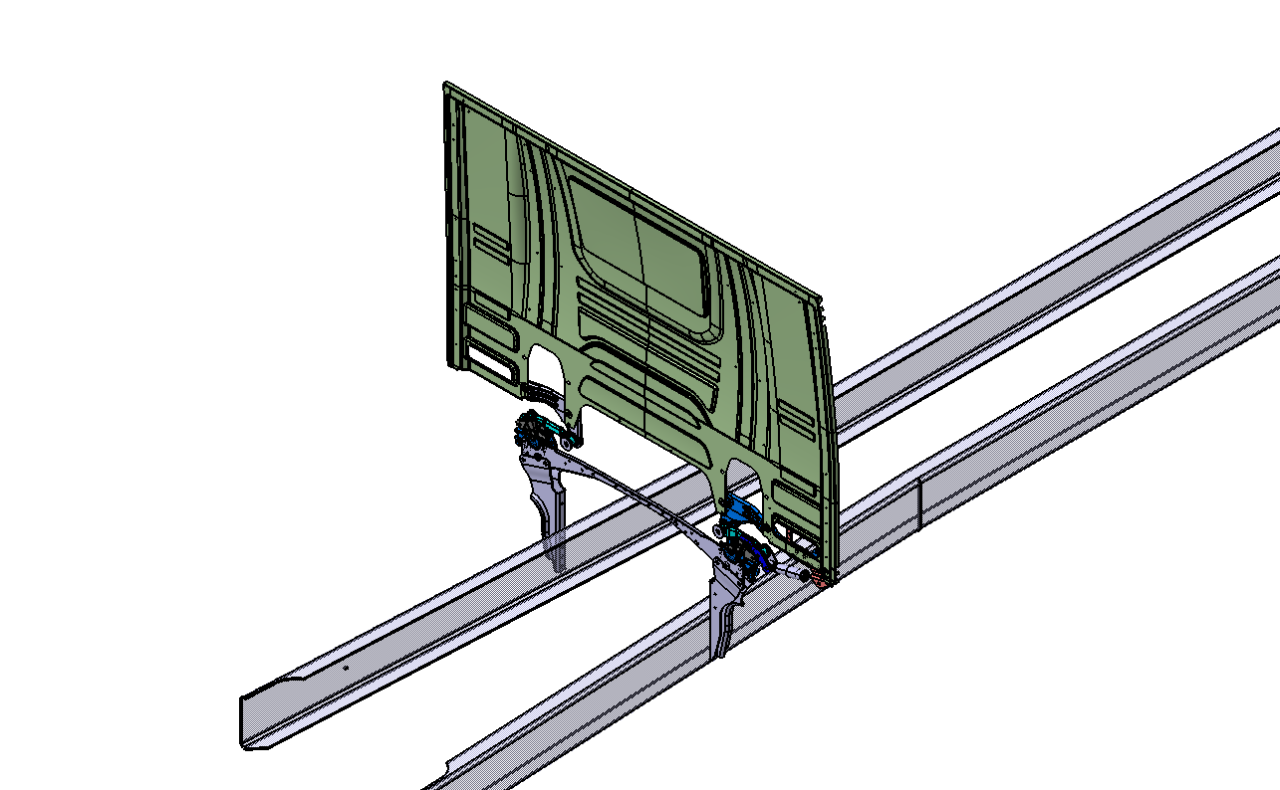

キャブ背面壁

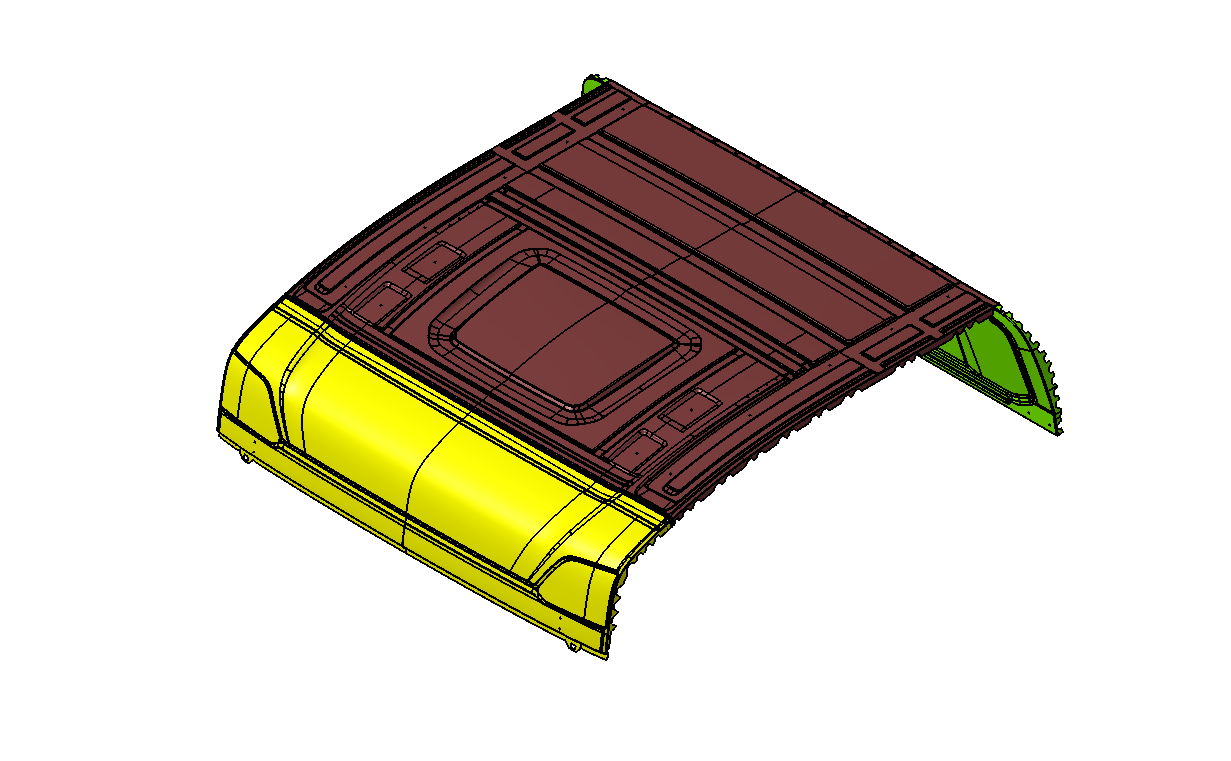

キャブルーフ

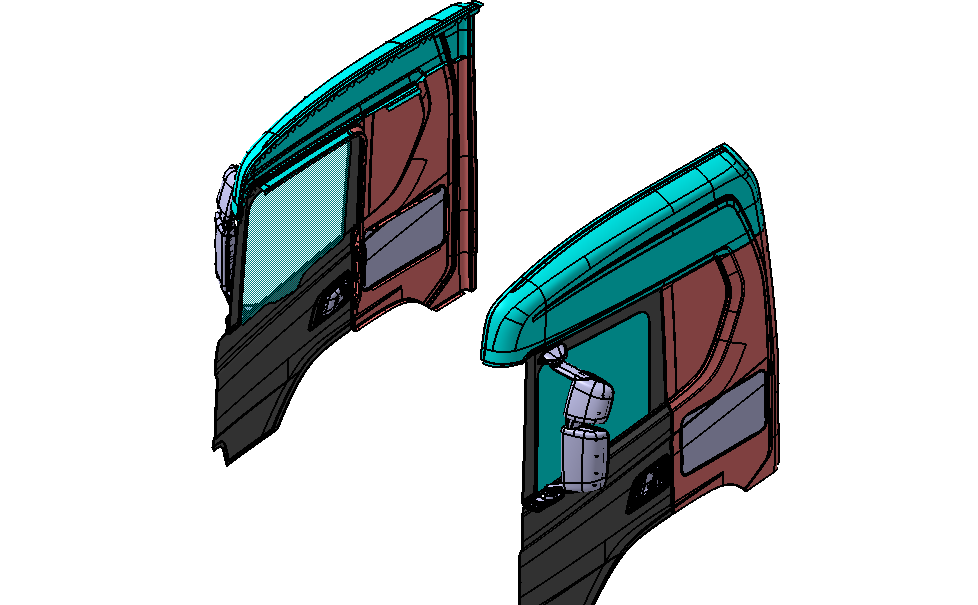

キャブ側面

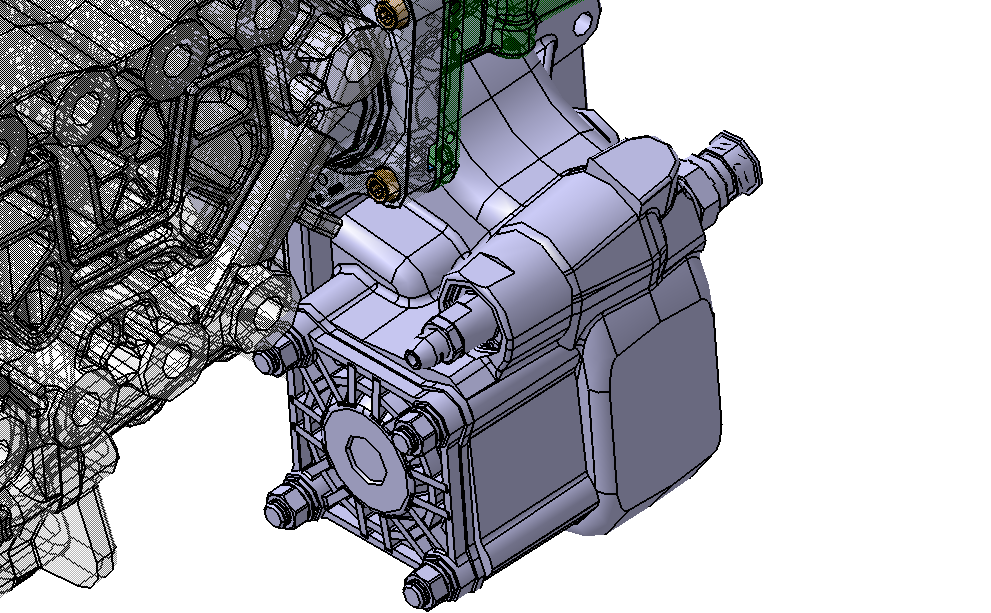

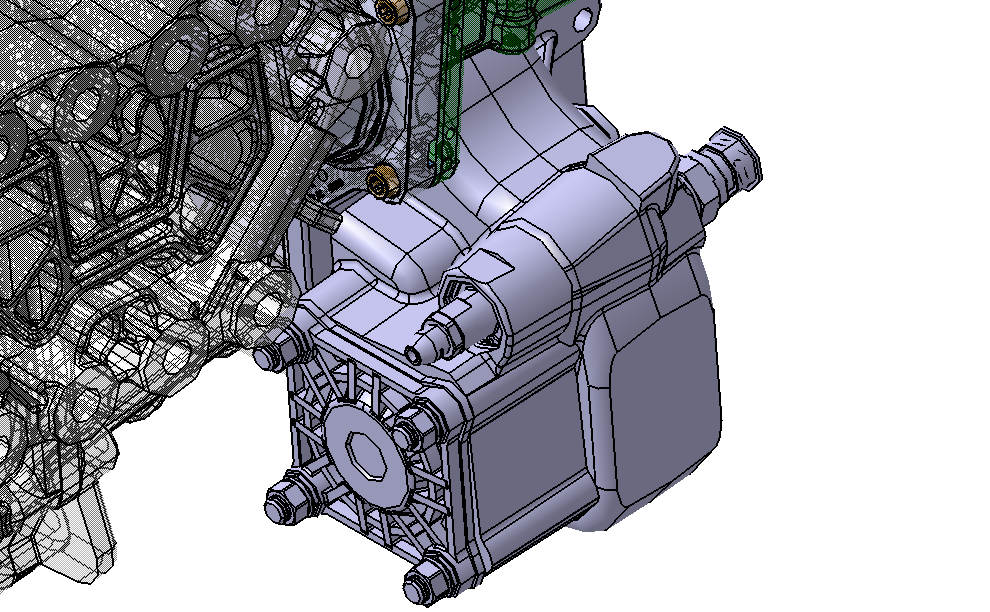

EG PTO、サイドマウント

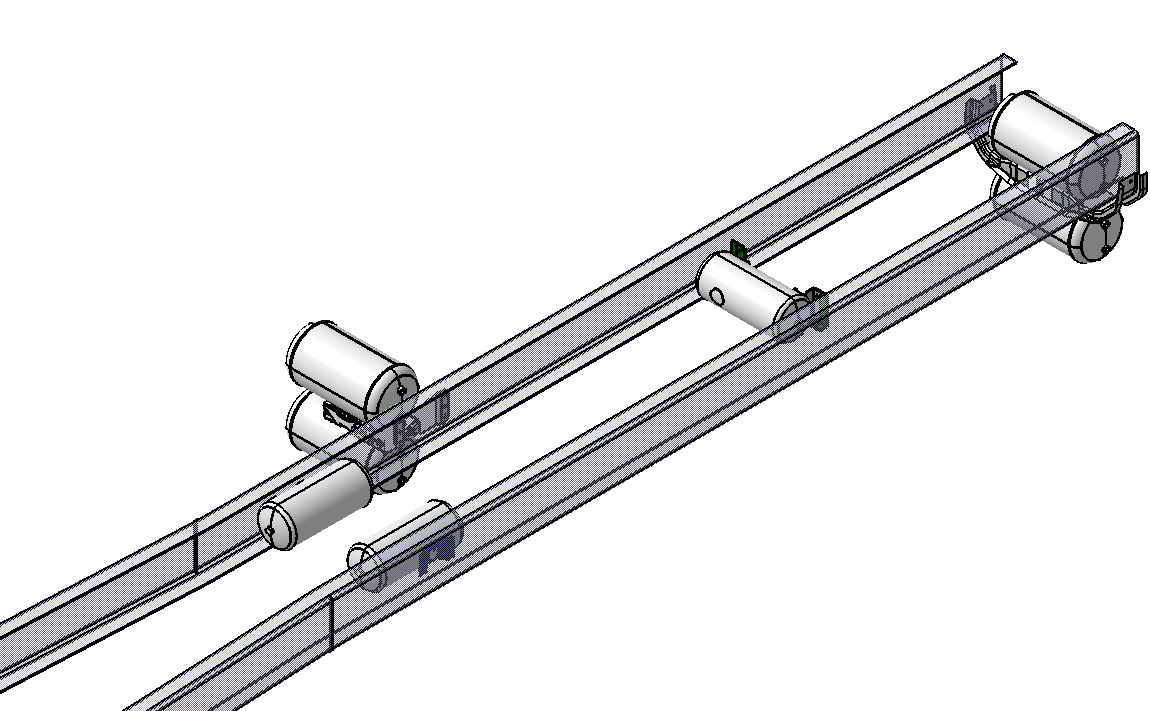

圧縮エア

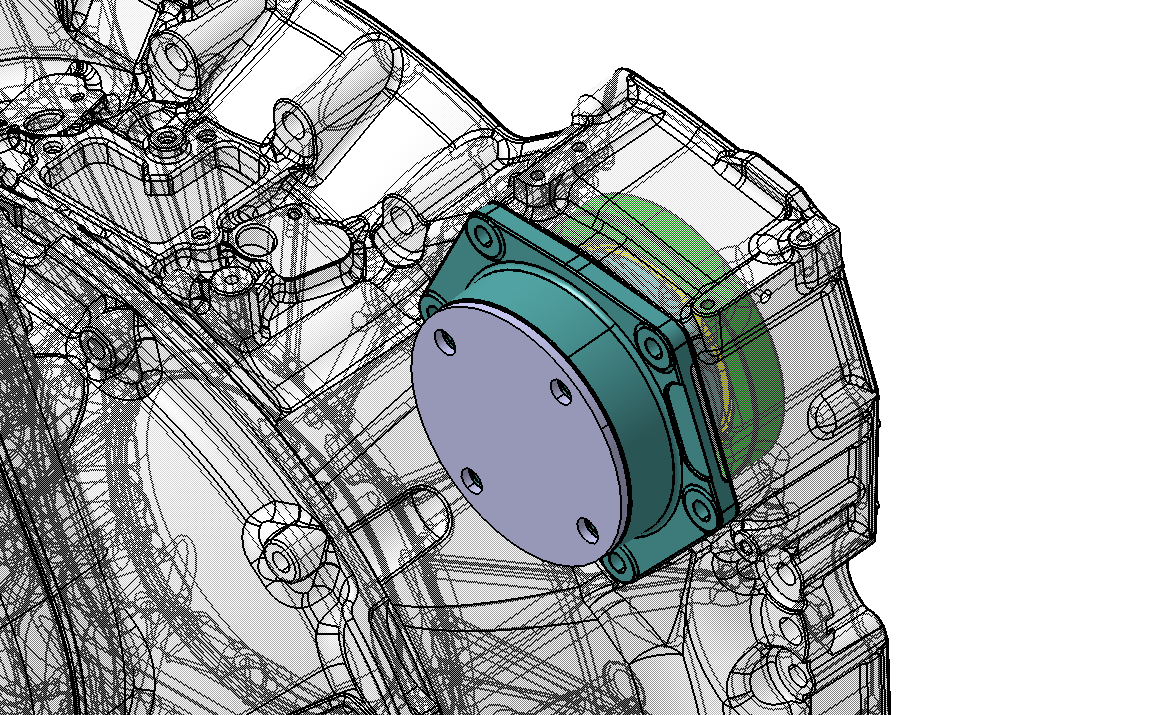

ED PTO
EG PTO

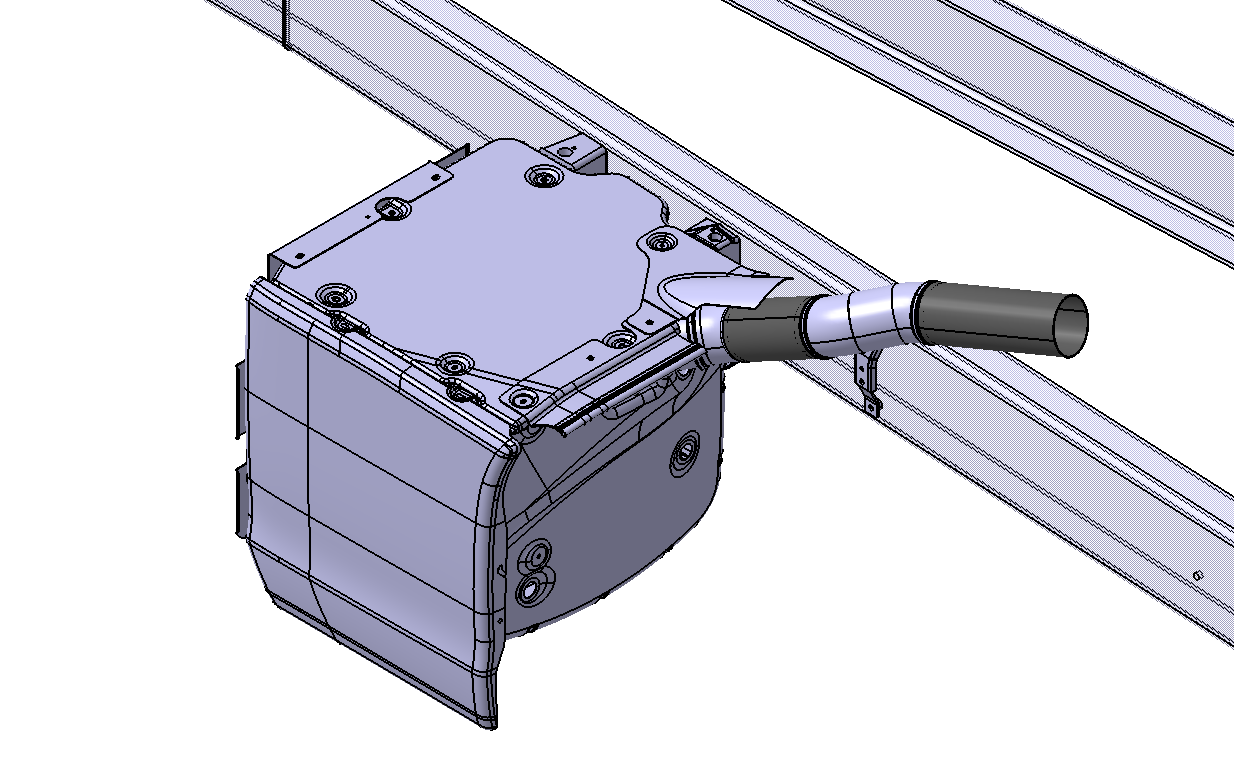

エキゾースト

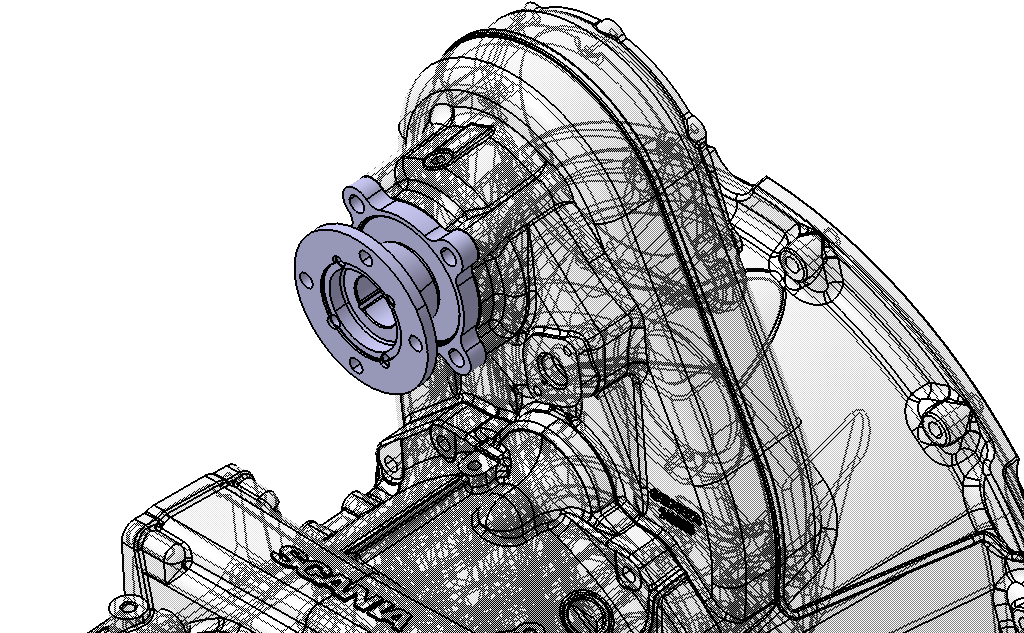

EK PTO

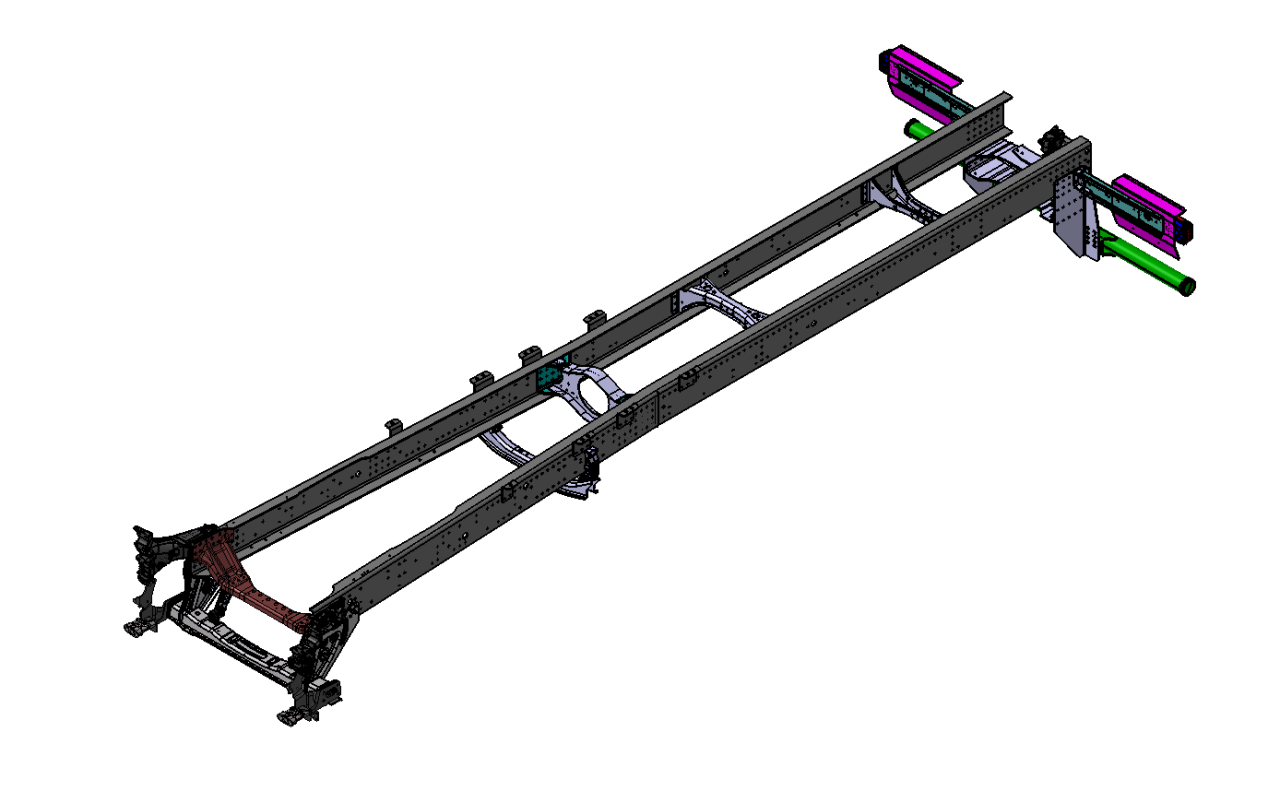

フレーム

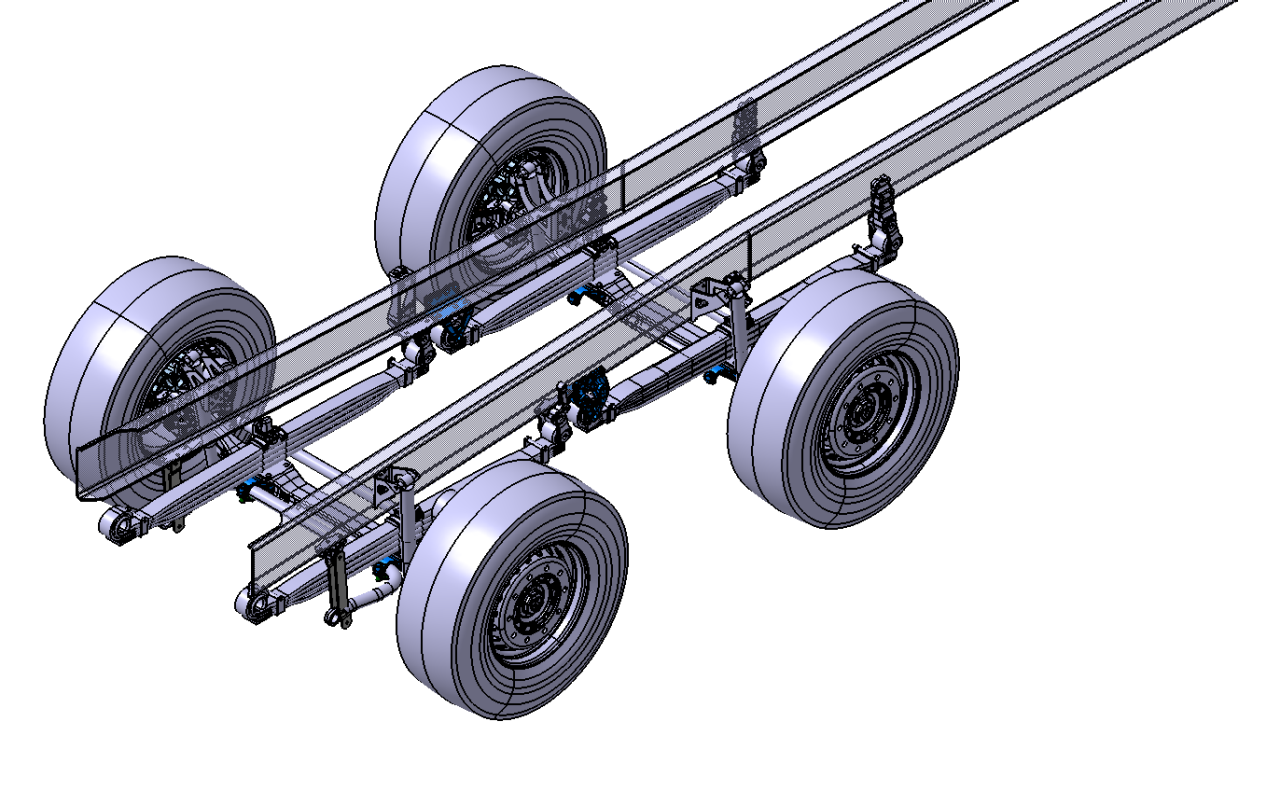

フロントアクスルとサスペンション

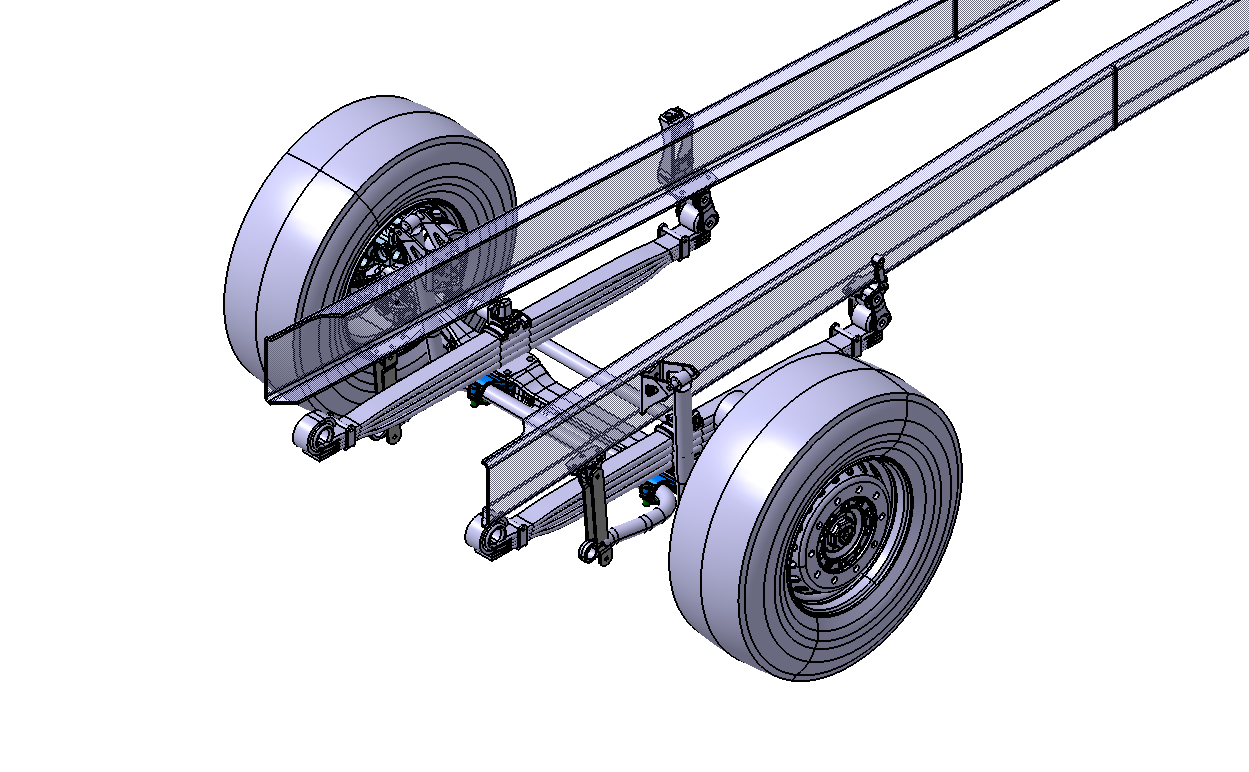

フロントアクスルとサスペンション

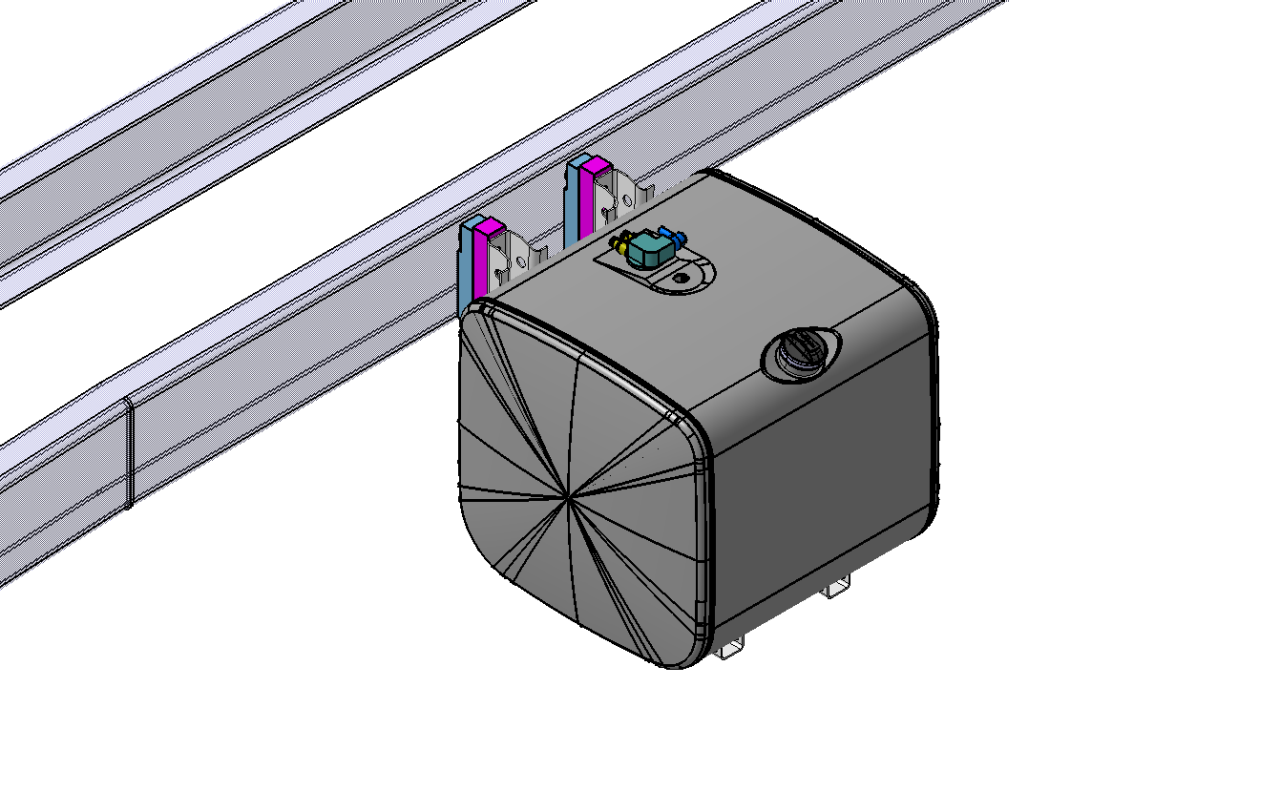

フューエルタンク

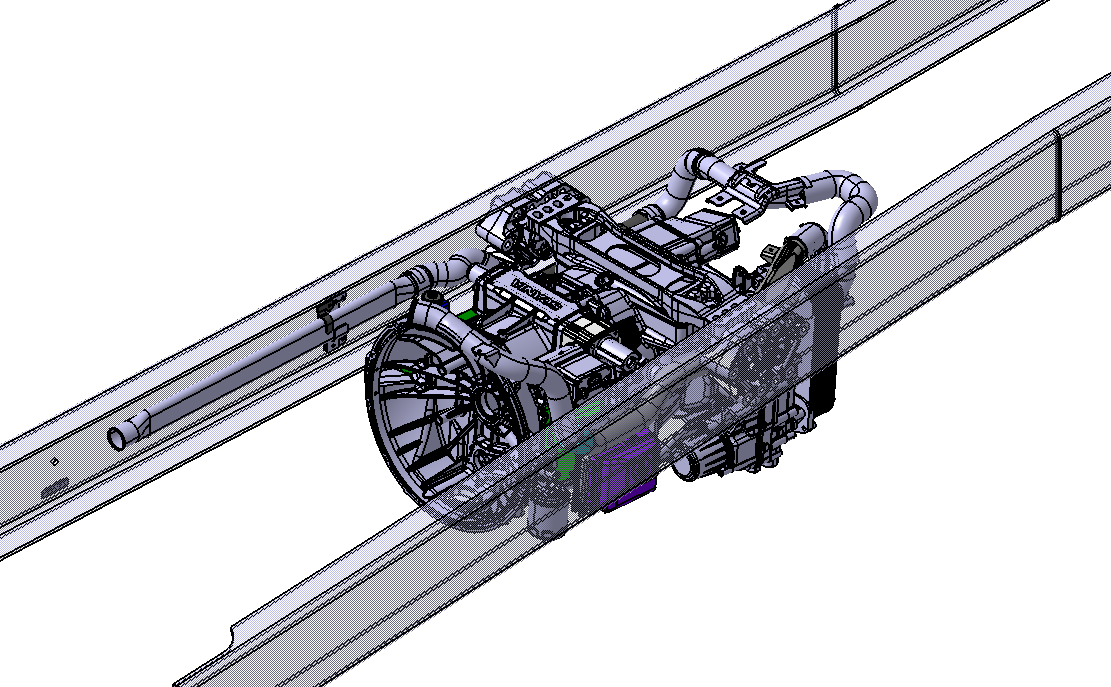

ギヤボックス

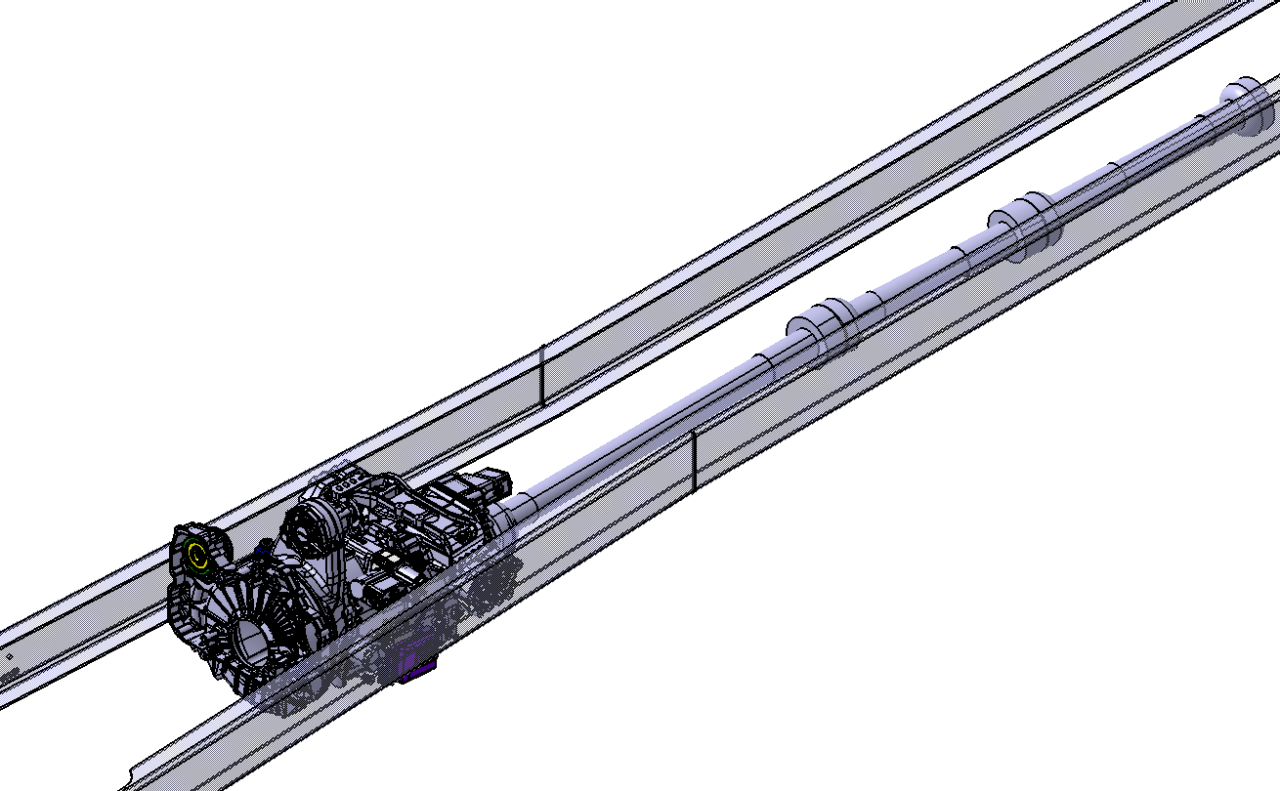

ギヤボックスとプロペラシャフト

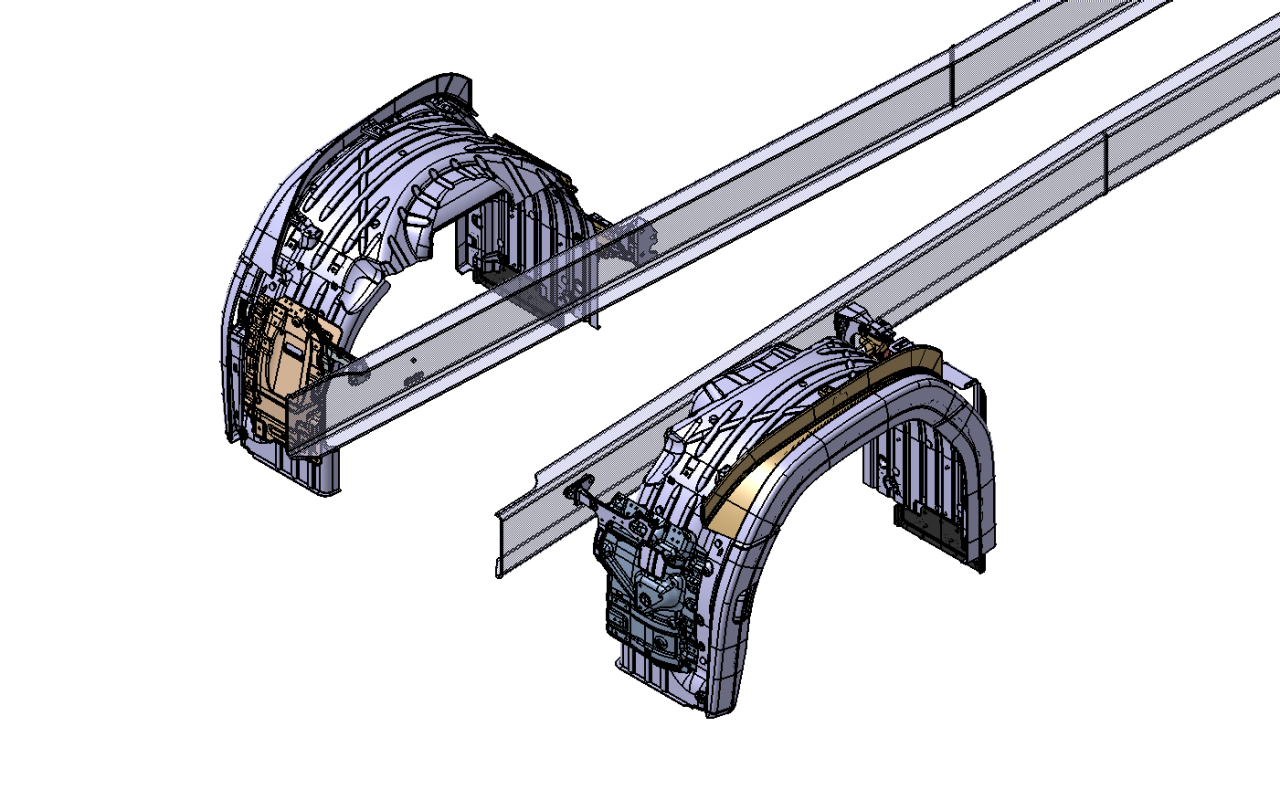

フロントマッドガード

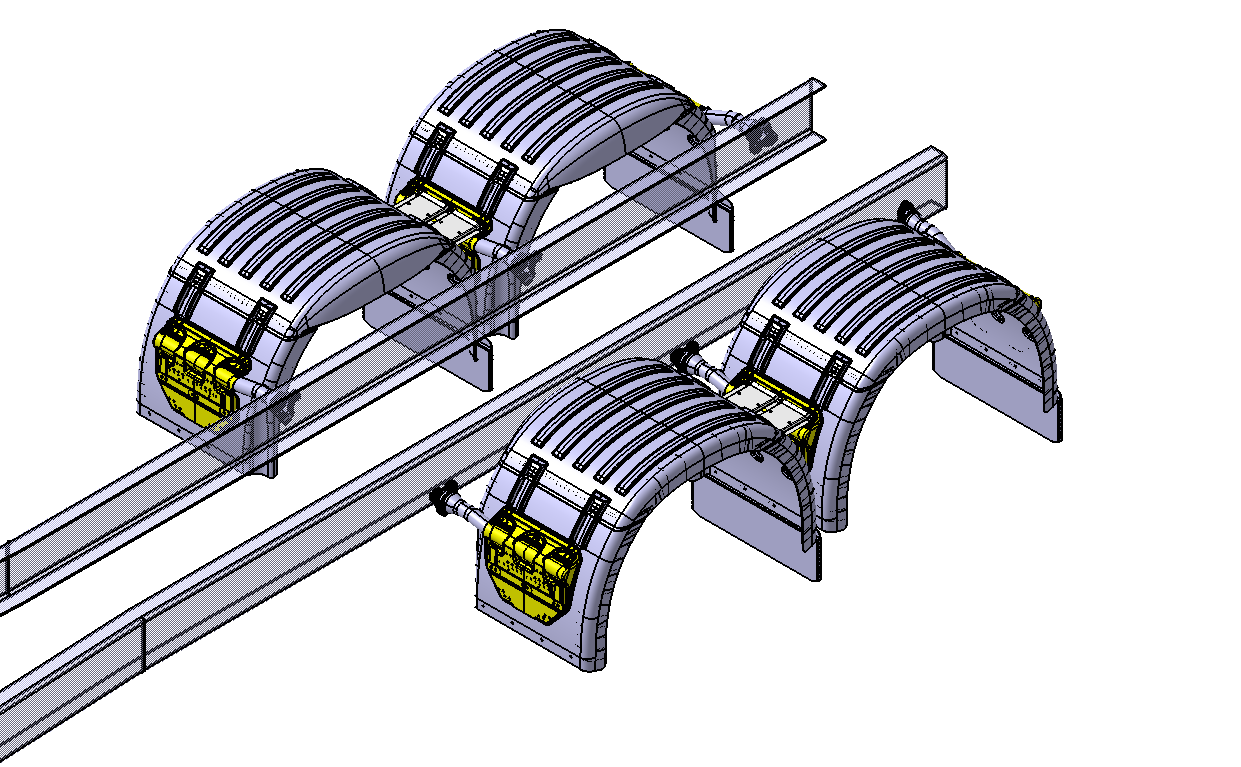

リヤマッドガード

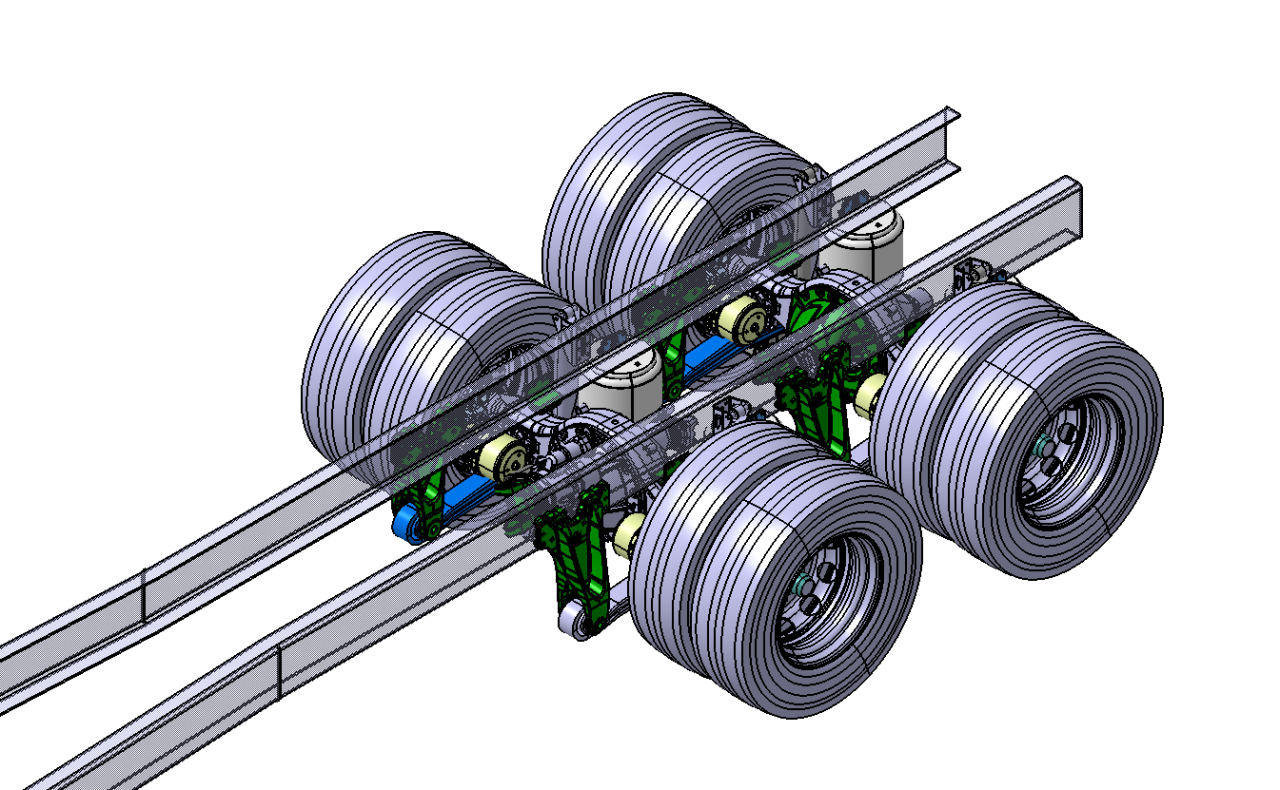

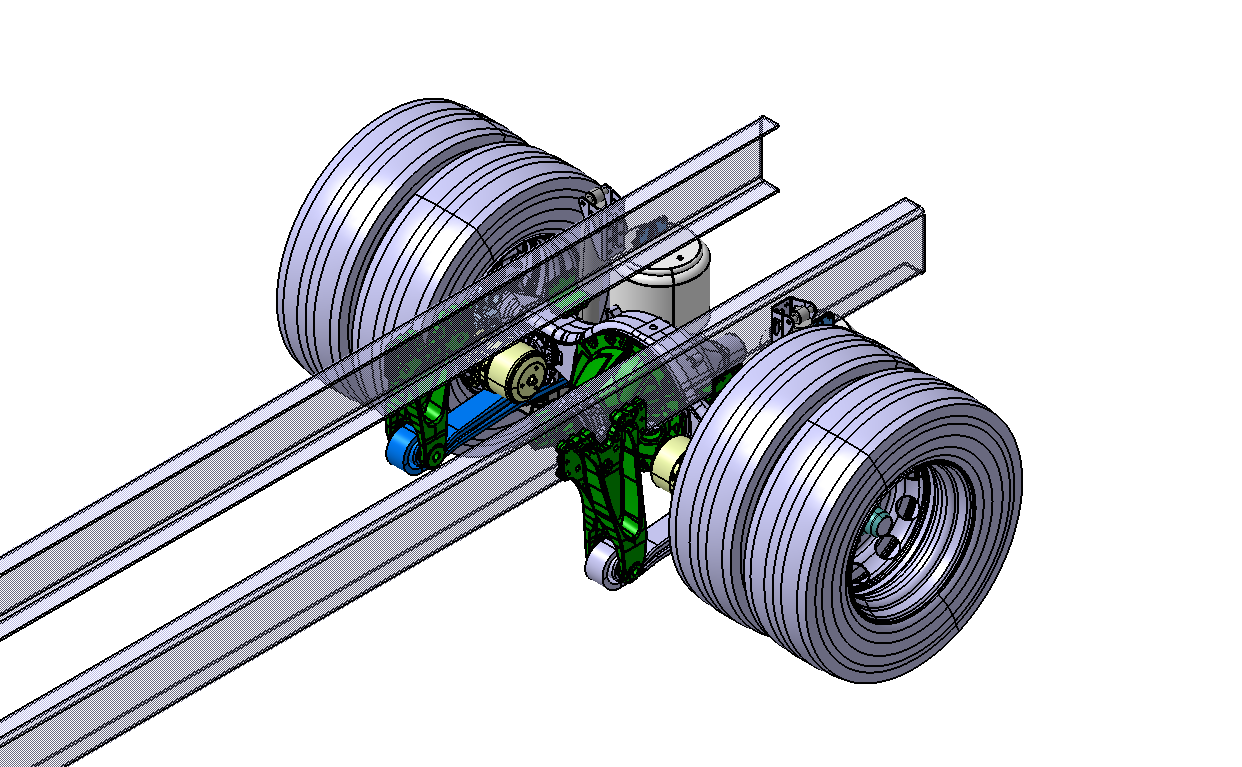

リアアクスルとサスペンション
リアアクスルとサスペンション

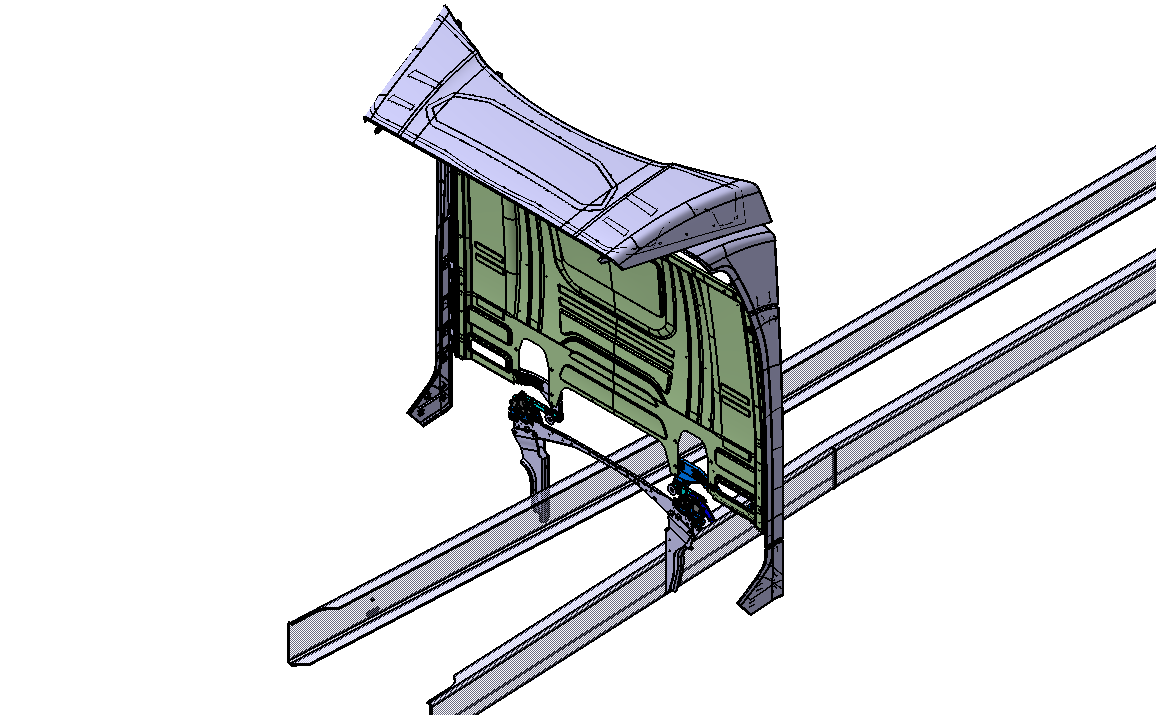

サイドエアディフレクターとルーフエアディフレクター

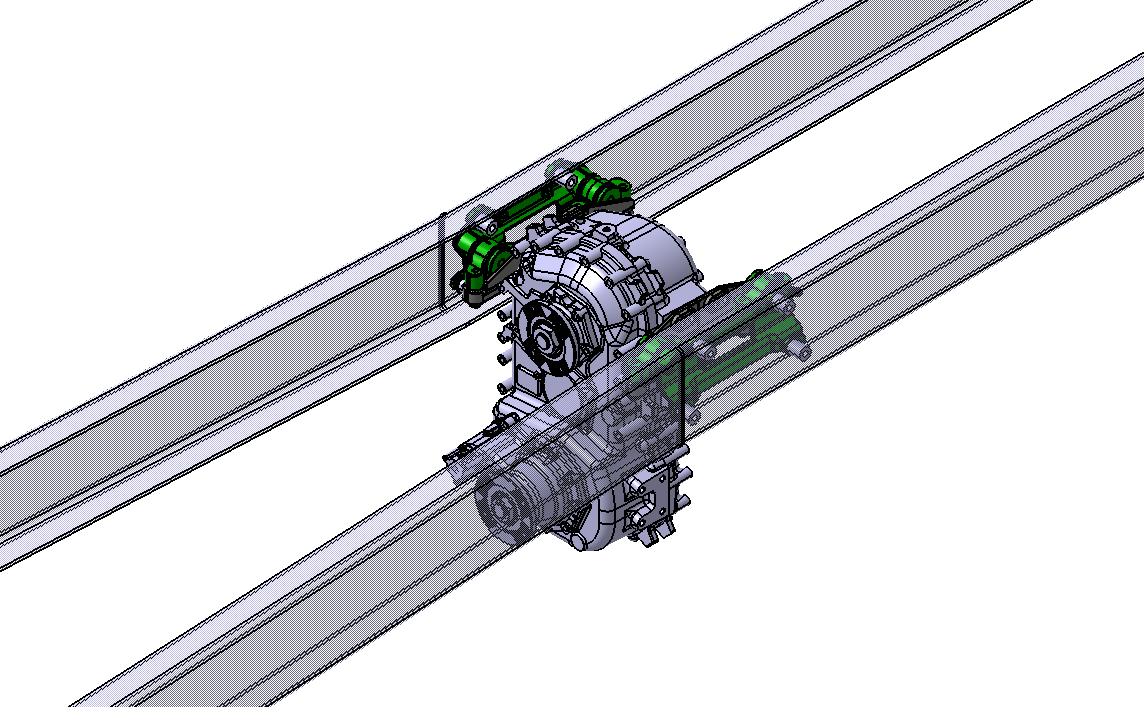

トランスファーギヤボックス

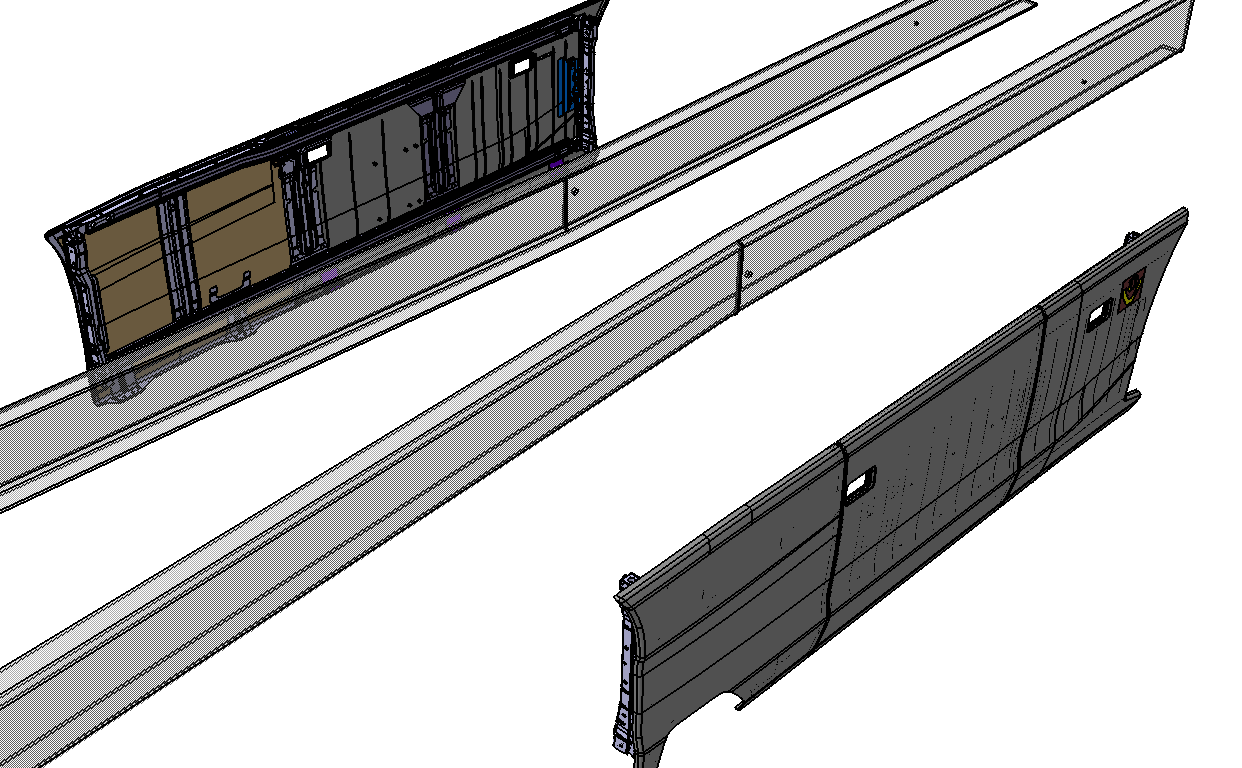

サイドスカート
