ICD & ICS

個別シャシ図面および個別シャシ仕様書の注文

車両のシャシ番号、製品個別番号、または工場発注番号を使用して、特定のシャシ向けに個別シャシ図面(ICD)、個別シャシ仕様(ICS)、およびボディ寸法(BEP)を注文できます。

文書はメールで送信されるほか、ICD/ICSアプリケーションからダウンロードすることもできます。 送信されるEメールには次の内容が記載されています。

  • DXFおよびPDF形式のICD
  • PDFフォーマットのICS

2D図面閲覧用ツールは次のウェブサイトからダウンロードできます。

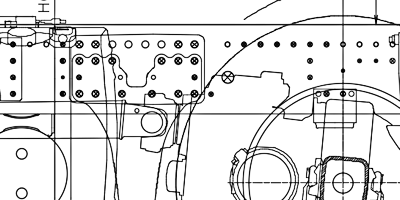

ICDのフレームホール

ICDのフレームホールは2種類の異なる形で表示されます。

  • 中空のホールは、当該ホールが利用可能であることを示します。
  • 斜線の引かれたホールは、当該ホールにネジまたはリベットが通っていることを示します。
