3D-Modelle
3D ZUR VEREINFACHUNG DER MONTAGE VON AUFBAUTEN BESTELLEN
Falls die Informationen von IC3D nicht ausreichen, können detailliertere 3D-Darstellungen des betreffenden Fahrgestells bestellt werden. Dies stellt sicher, dass der Aufbau dem Fahrgestell entspricht und die Entwicklungsarbeit des Aufbauherstellers vereinfacht wird.
Falls Ihr 3D-Programme STEP AP242 als tessellierte Daten verarbeiten kann, können Sie eine 3D-Darstellung des kompletten Fahrzeugs erhalten. Testen Sie die Fähigkeiten Ihres Programms und öffnen Sie dazu die Testdatei unten, denn bestimmte 3D-Software* kann keine tesselierten Daten verarbeiten. Führen Sie diesen Test durch, bevor Sie 3D-Darstellungen bei Scania bestellen.
Falls Ihre Software keine tesselierten Daten verarbeiten kann, können Sie dennoch 3D-Darstellungen beziehen. Sie müssen dann allerdings Ihre Auswahl auf eine beschränkte Anzahl von Bereichen begrenzen. Siehe dazu die Beispiele unten.
3D-Darstellungen können abgerufen werden, sobald im Werk eine Bestellnummer vorliegt oder ein Scania-Verkaufsmitarbeiter ein detailliertes Angebot erstellt hat. Das Scania Bodybuilding Centre verwendet die Bestellnummer, die Fahrgestellnummer oder die ICD-Nummer zum Anfertigen der 3D-Dokumentation für das betreffende Fahrzeug.
* Bei den Programmen Autodesk Inventor und Solidworks können beim Verarbeiten von tesselierten Daten Probleme auftreten.
ABRUFVERFAHREN:
1. Bestellen Sie bei ihrer lokalen Vertriebsorganisation die 3D-Modelle.
2. Die lokale Vertriebsorganisation sendet Ihre Bestellung an das Scania Zentrum für Aufbauarbeiten.
3. Daraufhin fordert das Scania Zentrum für Aufbauarbeiten Sie auf, eine digitale Scania 3D Vertraulichkeitsvereinbarung zu unterzeichnen.
4. Sobald die digitale Scania 3D Vertraulichkeitsvereinbarung beim Scania Zentrum für Aufbauarbeiten vorliegt, kann das 3D-Modell erstellt und direkt an Sie gesendet werden.
ERFORDERLICHE ANGABEN:
- Die Fahrgestell-Seriennummer oder Werksbestellnummer oder die ICD-Nummer
- Angabe zur Verarbeitbarkeit tesselierter Daten.
- Wahl zwischen der 3D-Gesamtdarstellung des Fahrzeugs oder erforderlicher 3D-Einzeldarstellungen von Komponenten. Erstellen Sie Ihre Anforderungen gemäß den Beispielen unten
- Eine gültige E-Mail-Adresse zum Versenden der 3D-Modelle
- Eine kurze Beschreibung des Grundes für die Bestellung, um das 3D-Modell bedarfsgerecht erstellen zu können.
Komplettes Fahrzeug

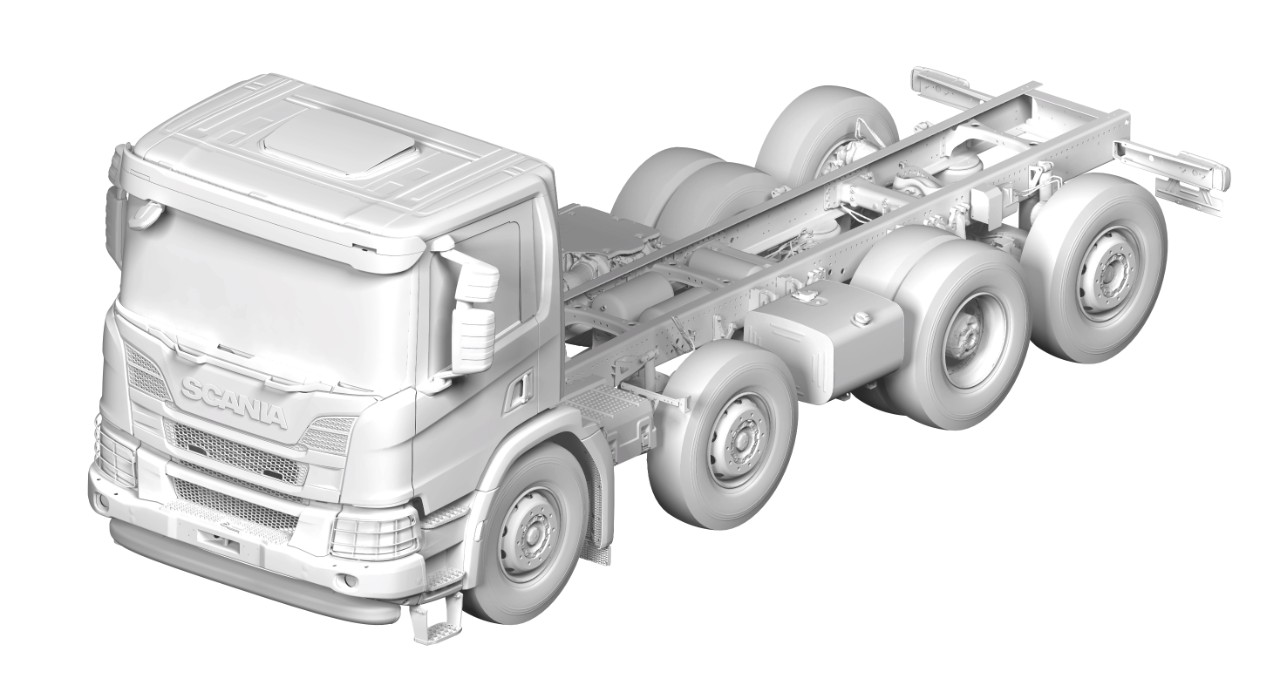

Um 3D-Modelle von Komplettfahrzeugen darstellen zu können, muss die 3D-Software in der Lage sein, tessellierte Daten und Daten im Format Step AP242 zu verarbeiten. Laden Sie bitte die Test-Datei herunter und überprüfen Sie, ob das 3D-Modell mit dem Text „Test OK“ vom 3D-Programm geöffnet und verarbeitet werden kann.
Wenden Sie sich bei Problemen bitte an den Anbieter der 3D-Software.

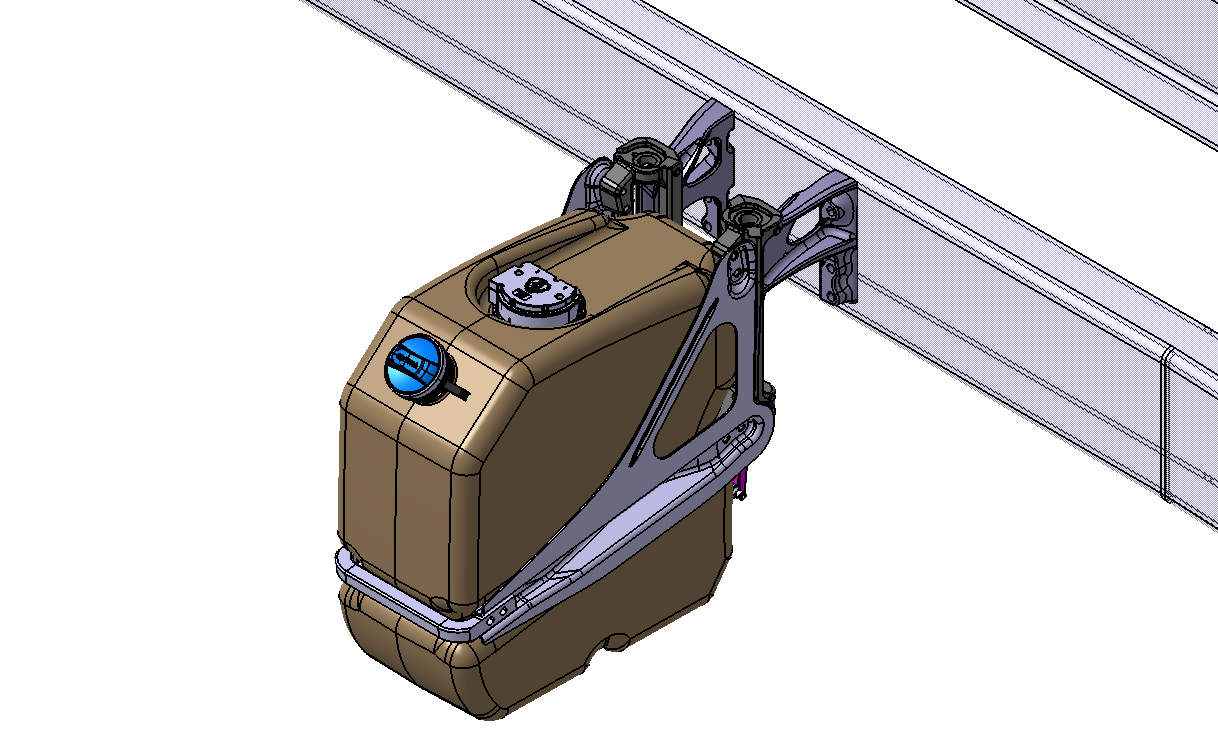

Reduktionmittelbehälter

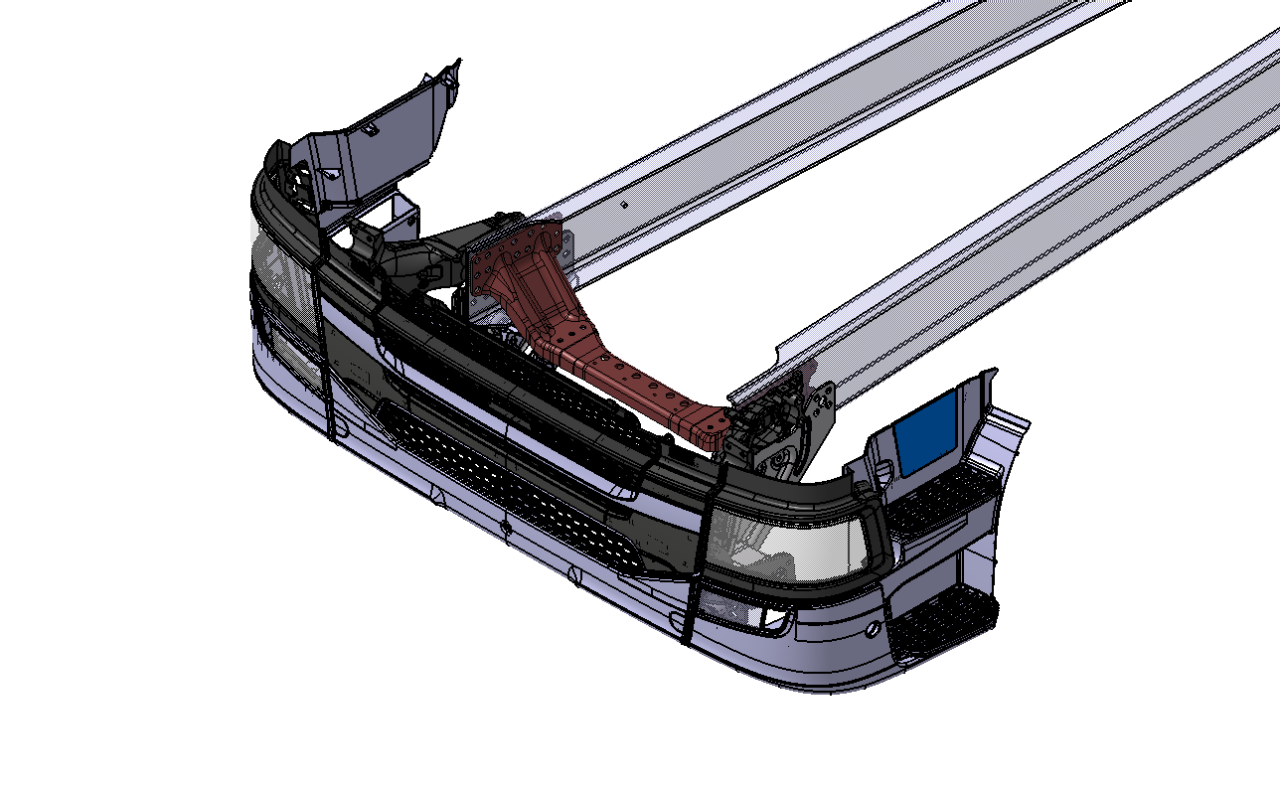

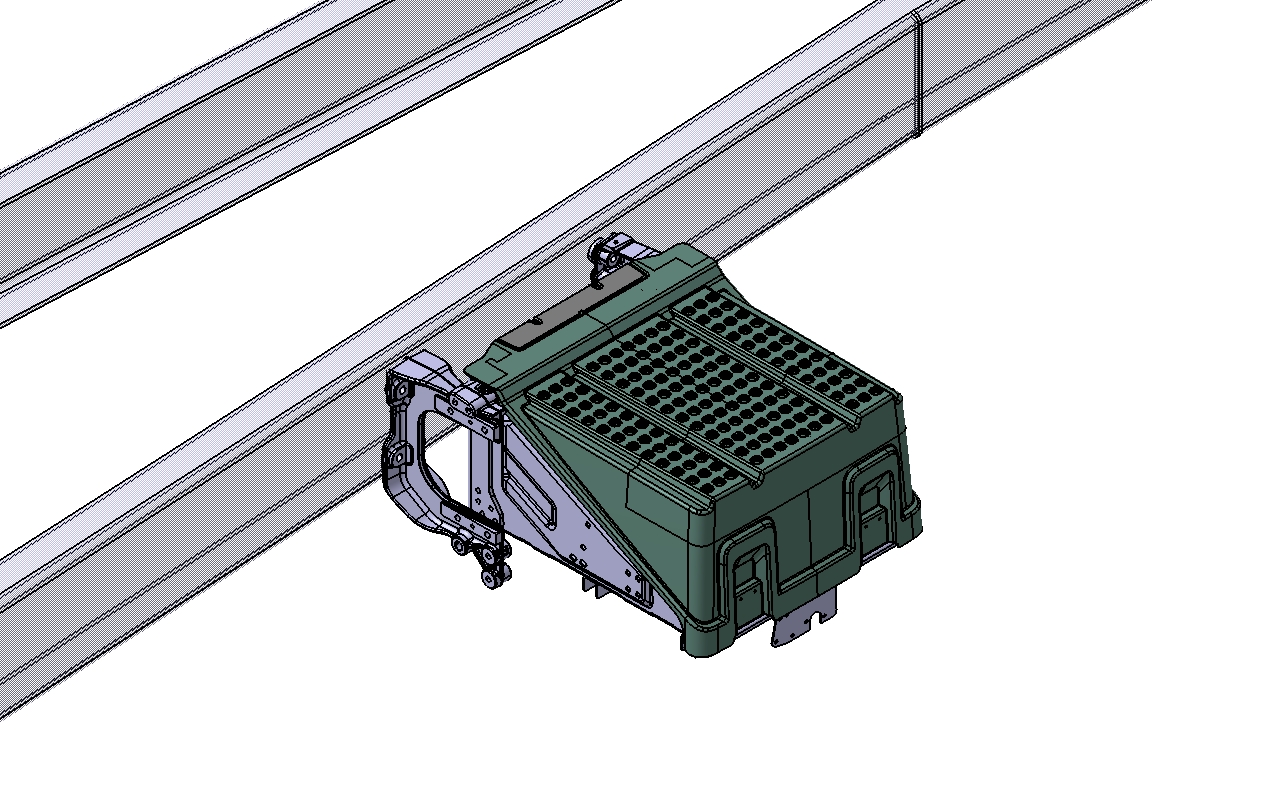

Stoßfänger

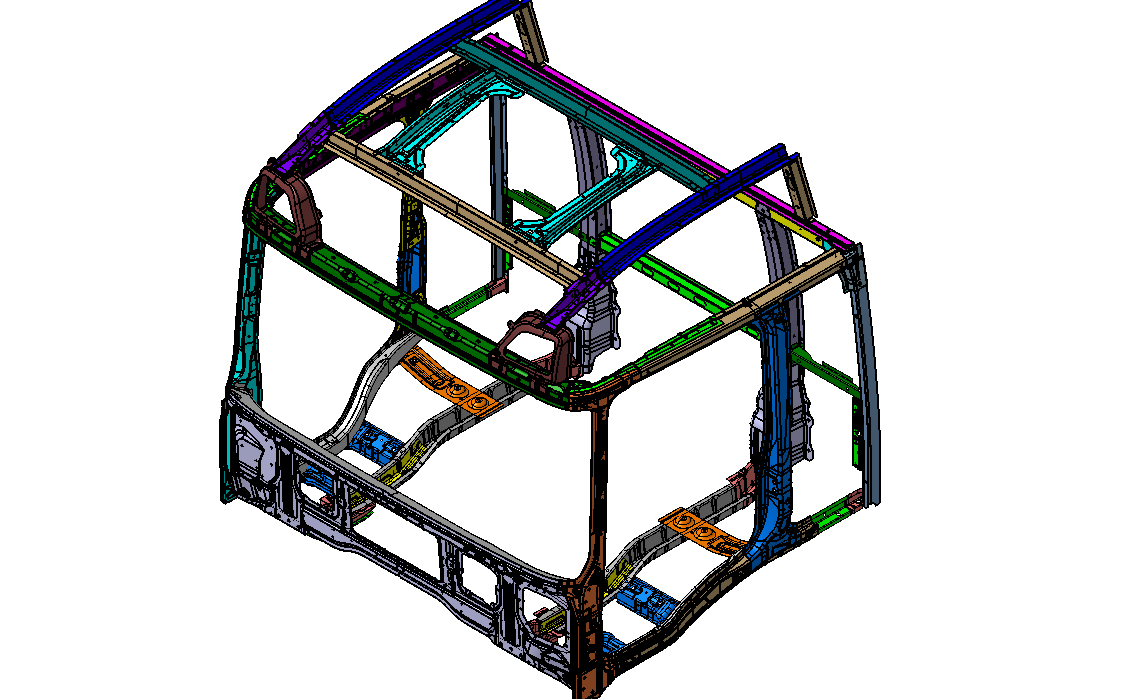

Fahrerhausstruktur

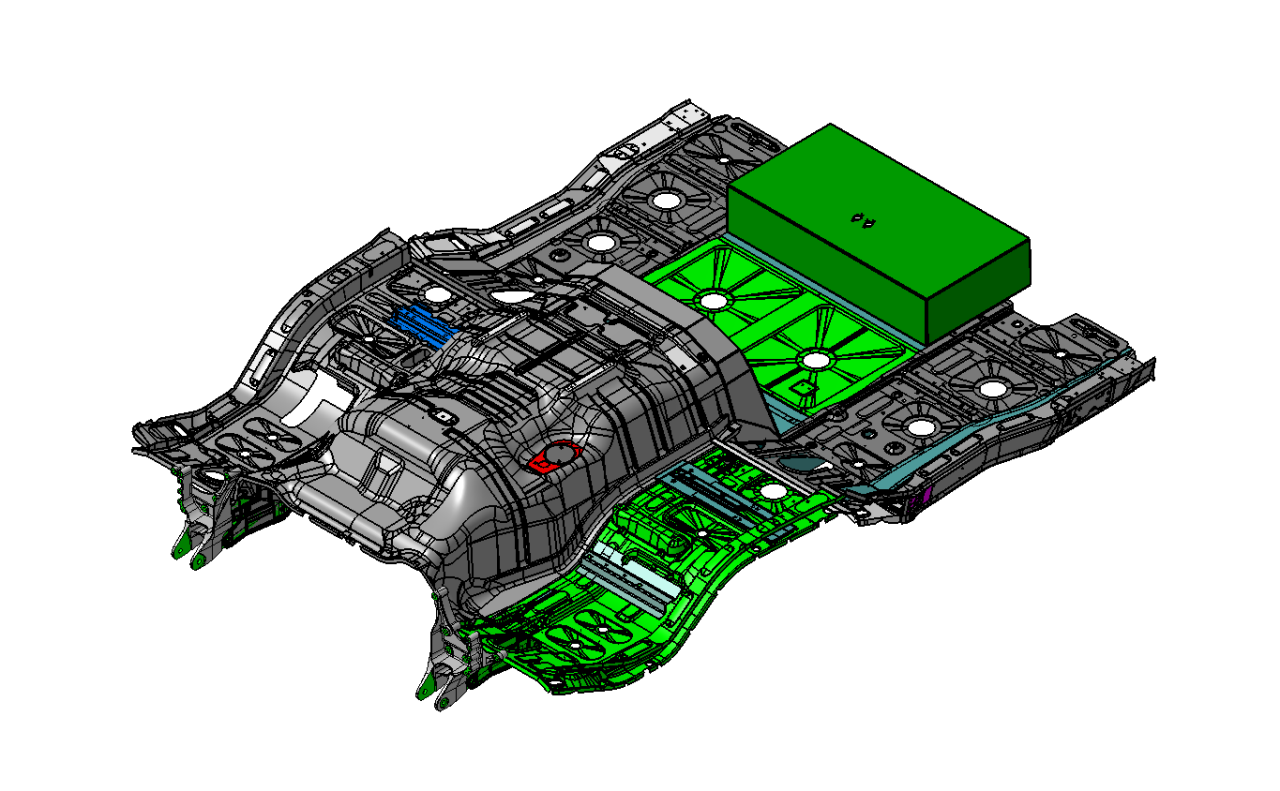

Fahrerhausboden

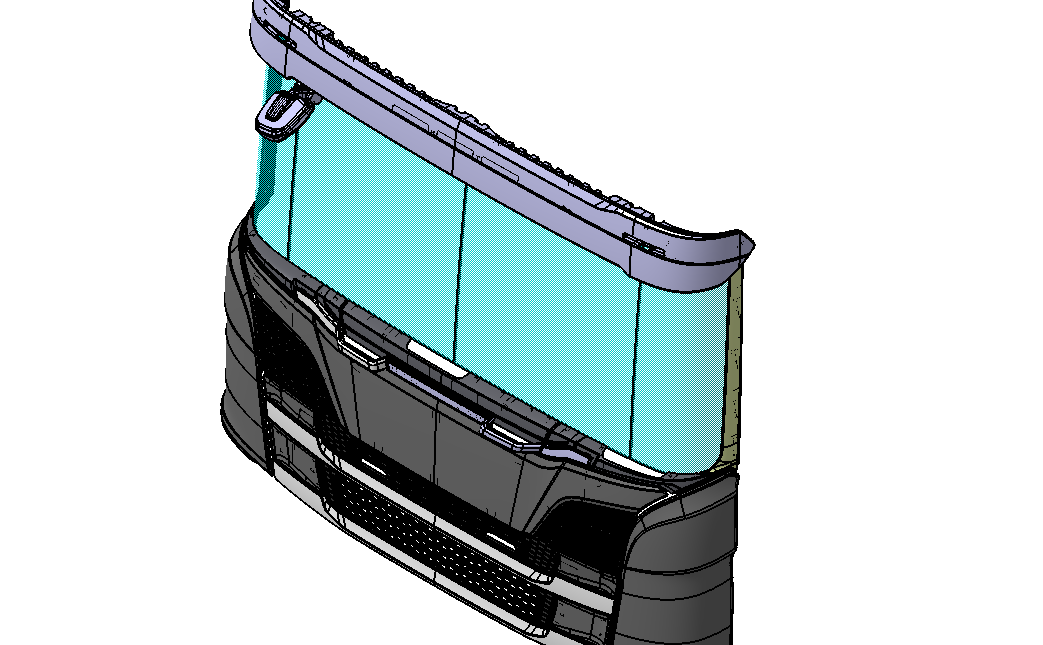

Fahrerhausfront

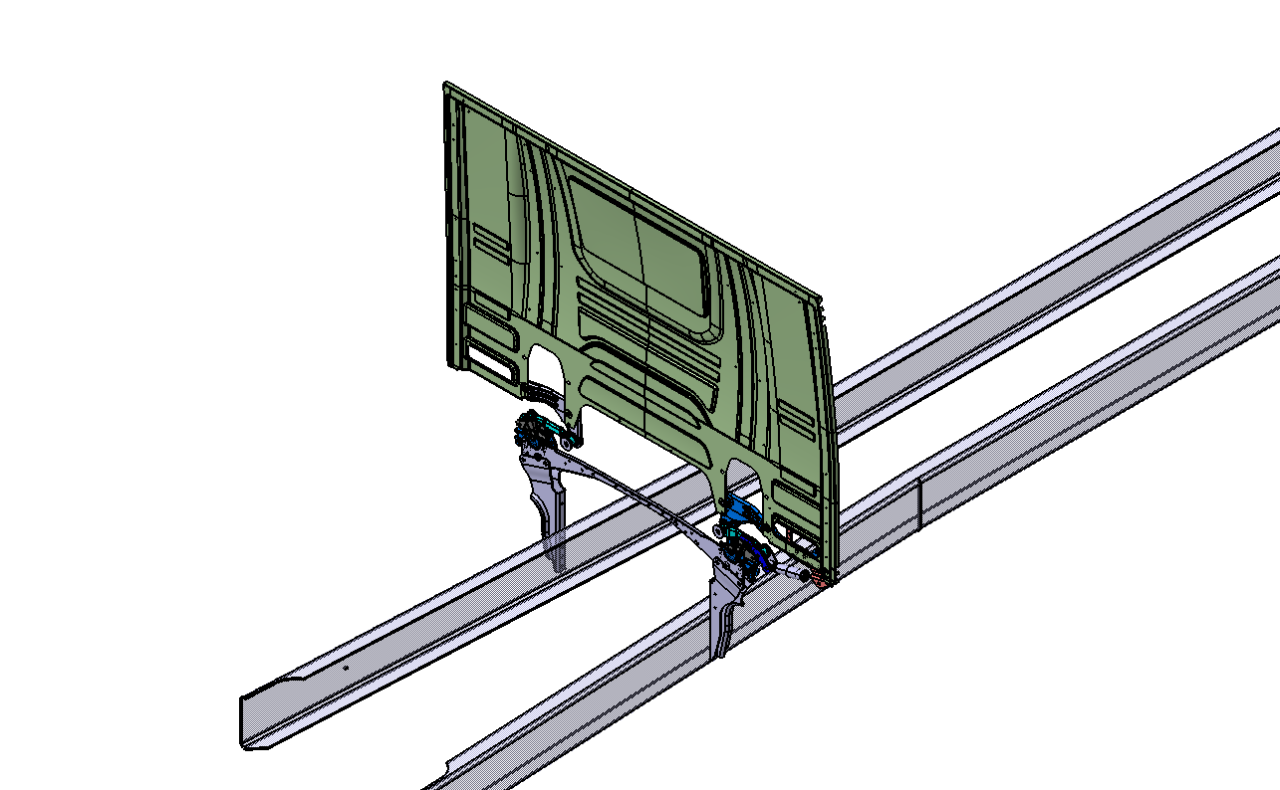

Fahrerhaus-Rückwand

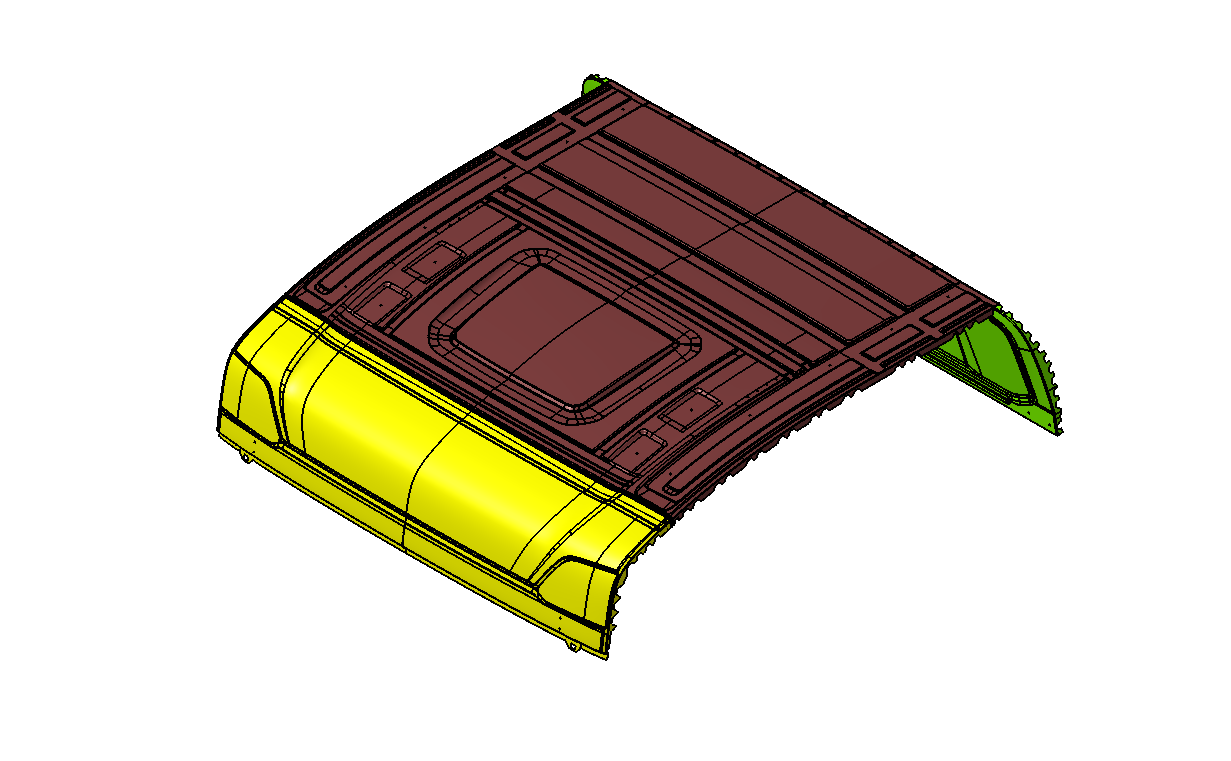

Fahrerhausdach

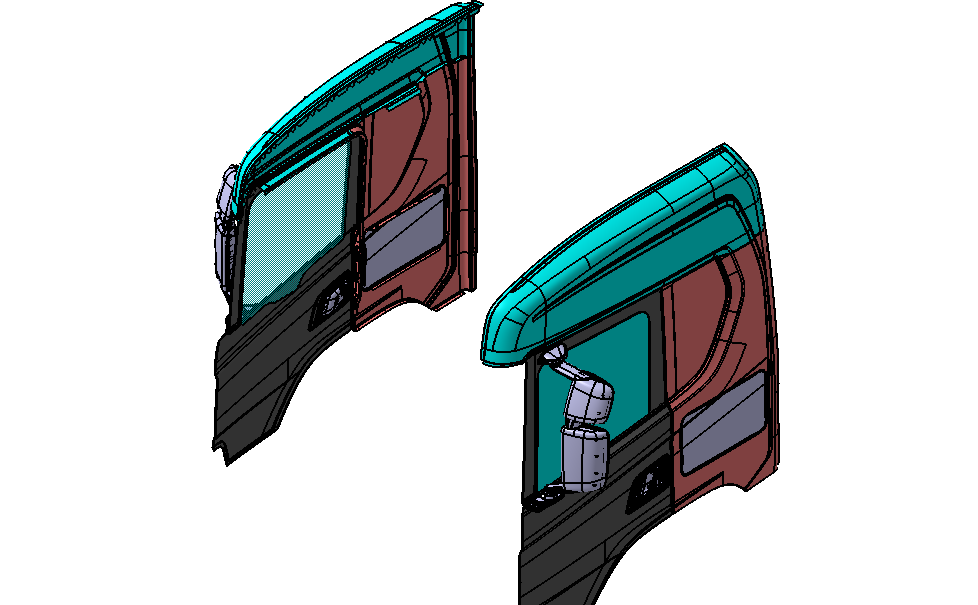

Fahrerhausseiten

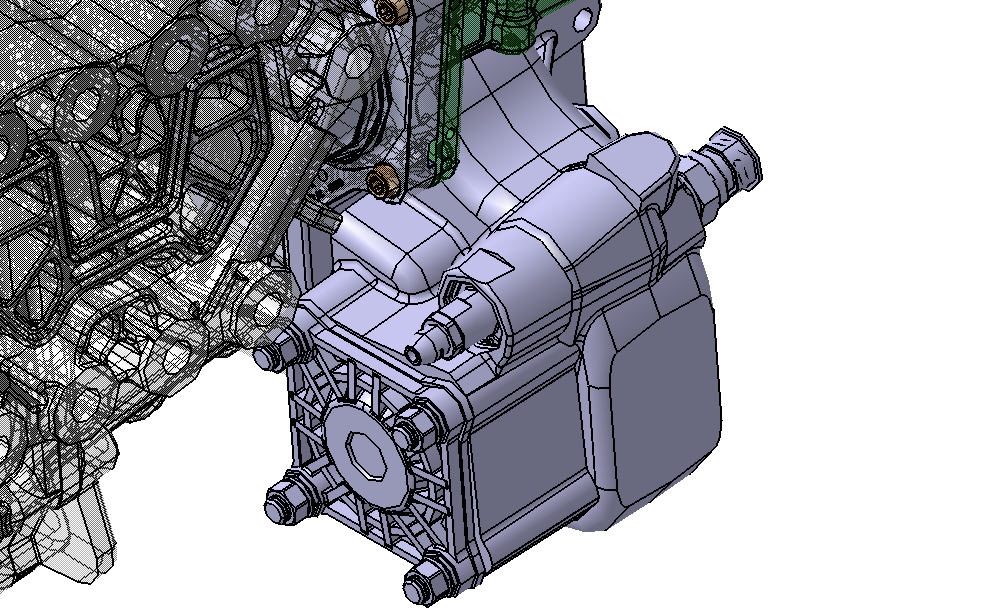

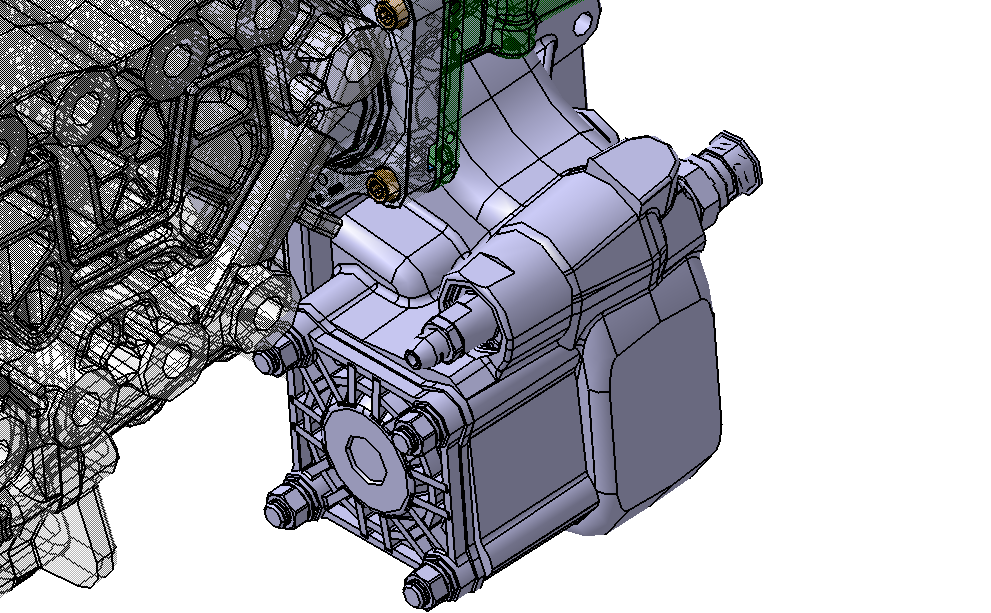

Seitlich montierter EG-Nebenantrieb

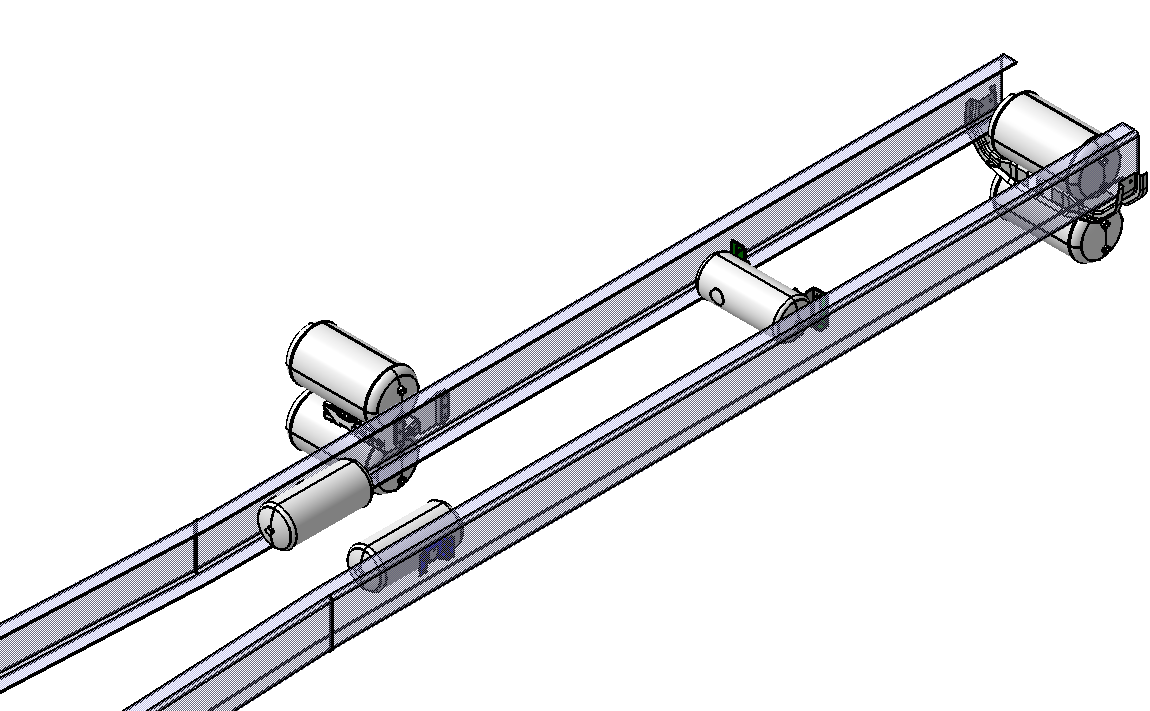

Druckluft

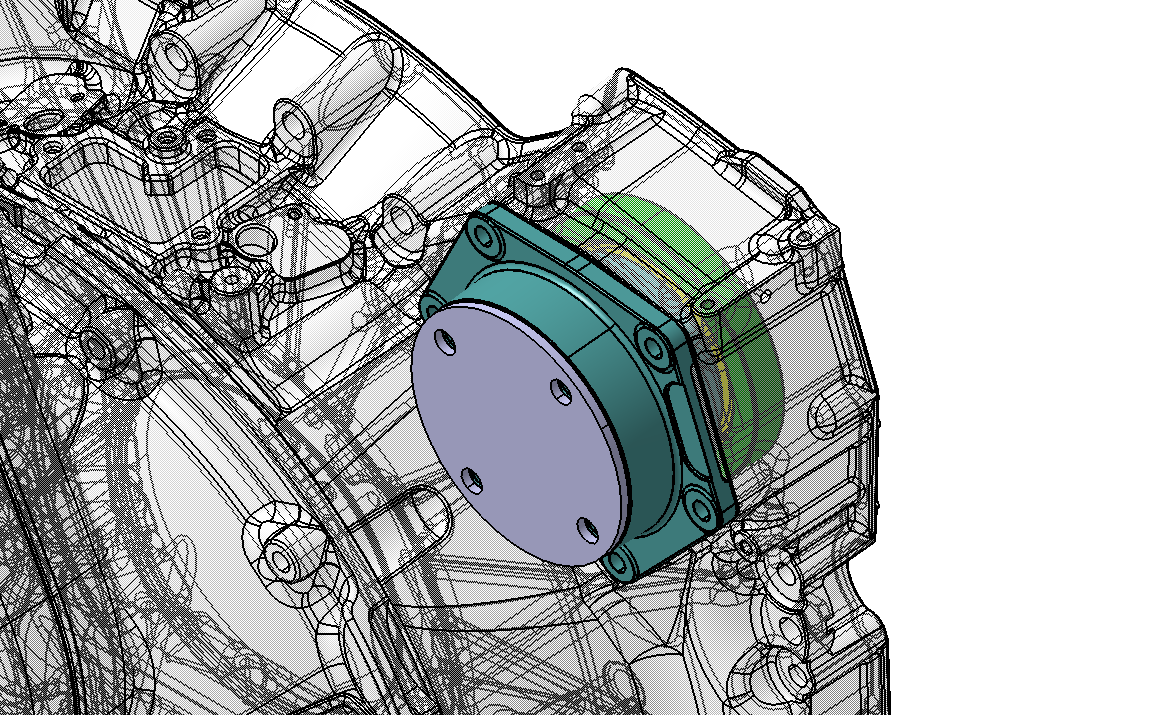

ED-Nebenantrieb
EG-Nebenantrieb

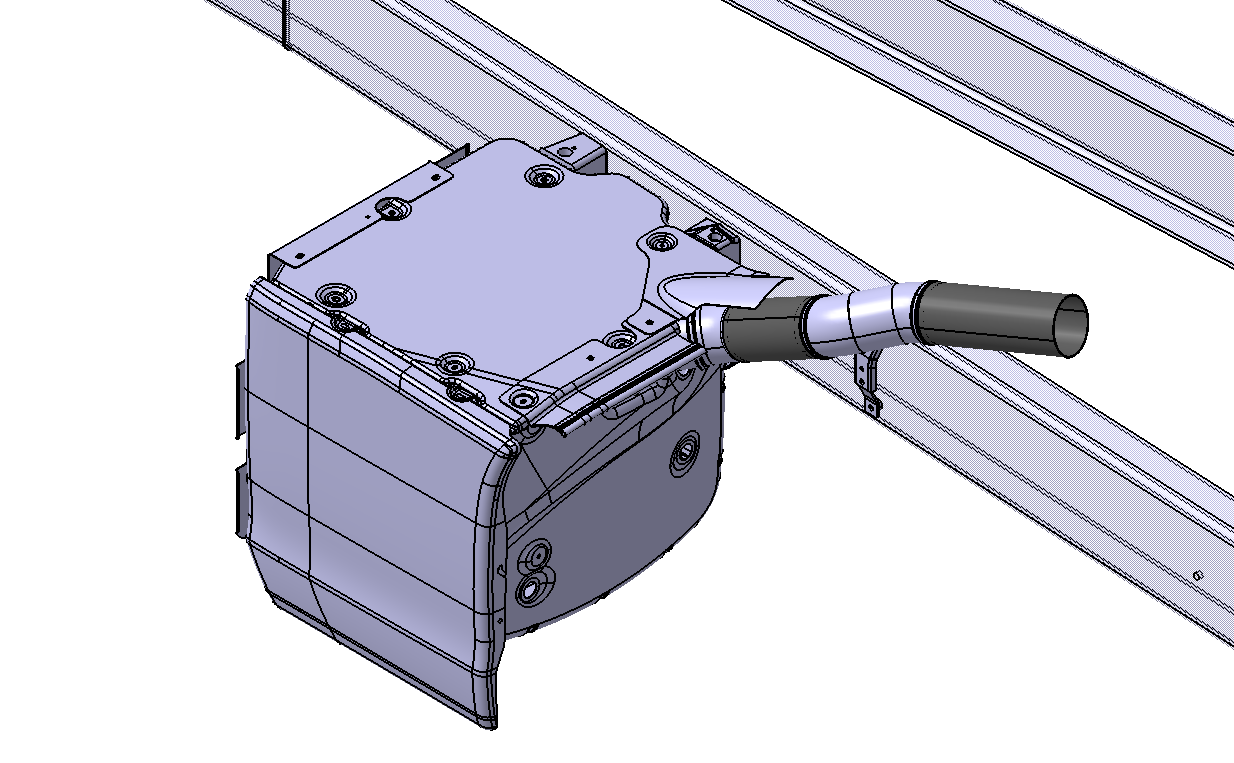

Auspuff

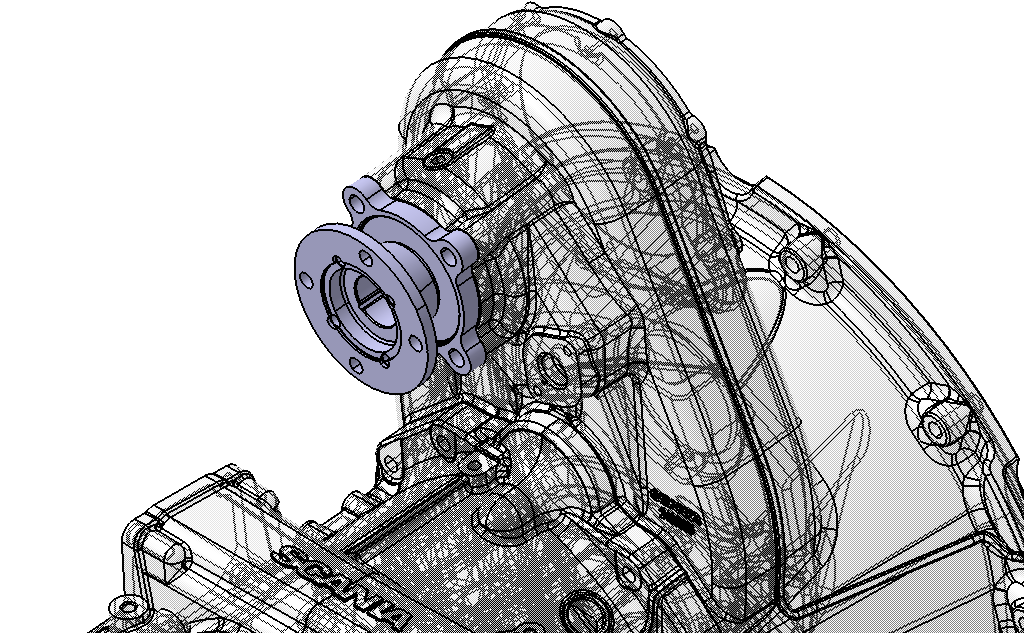

EK-Nebenantrieb

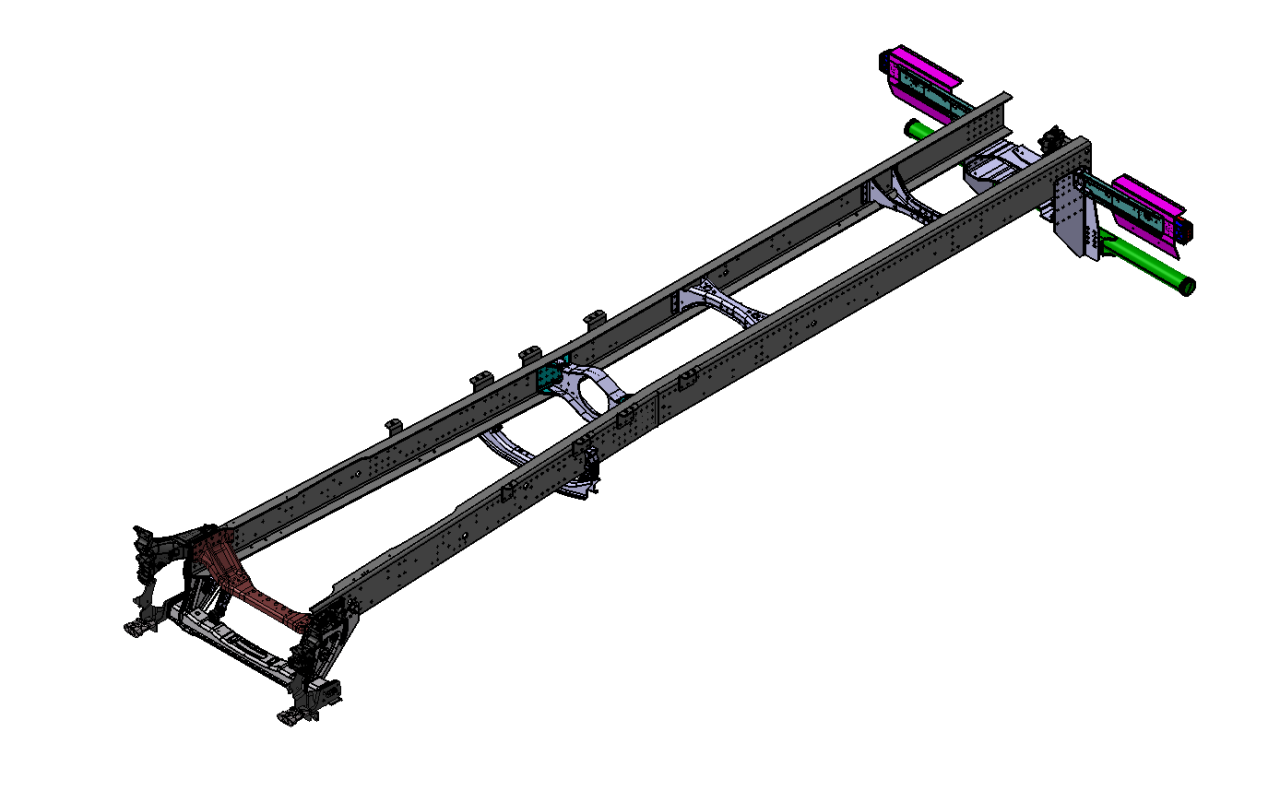

Rahmen

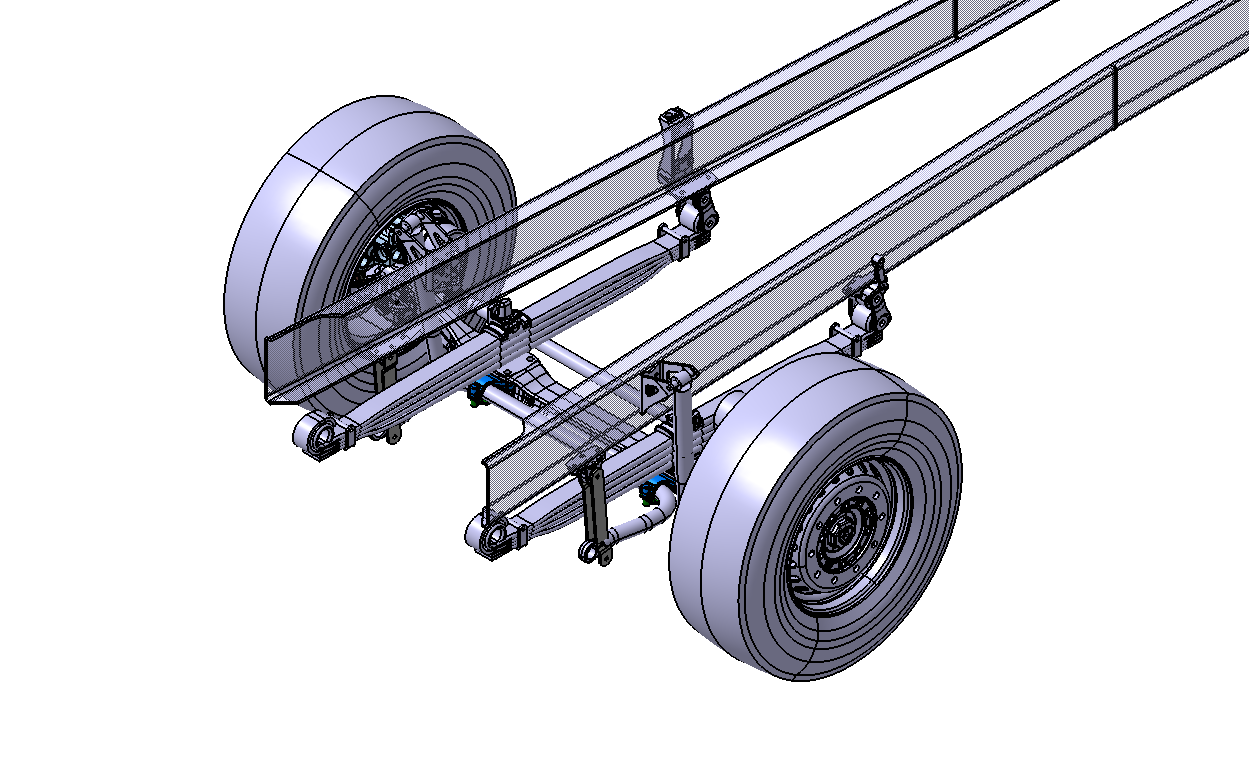

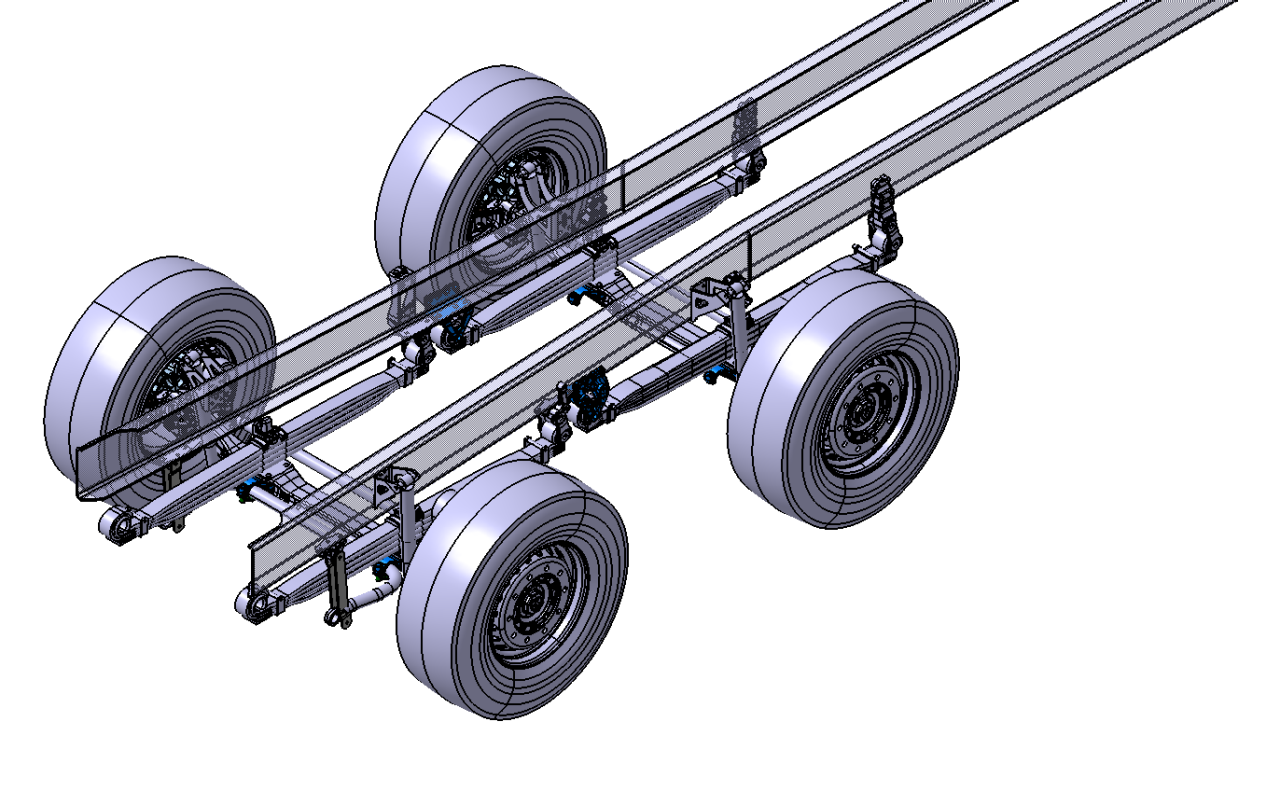

Vorderachse und Federung
Vorderachsen und Federung

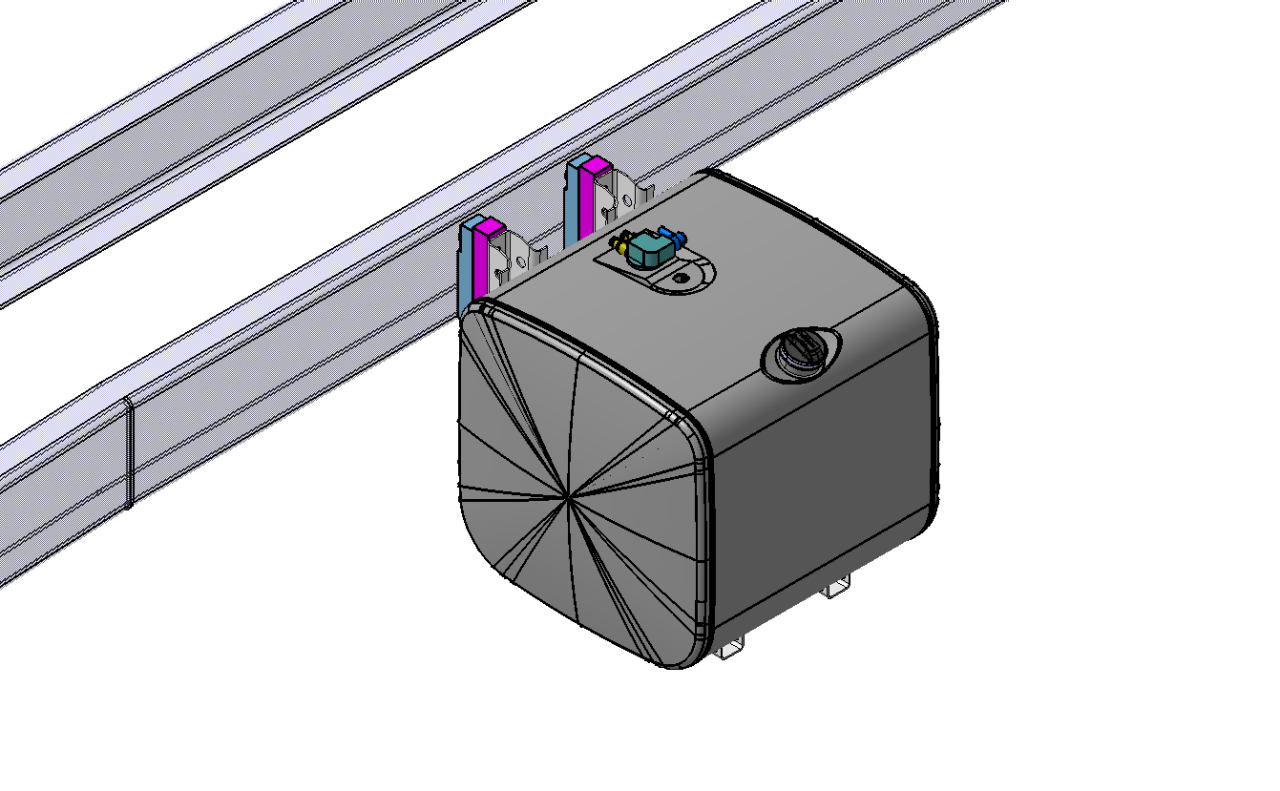

Kraftstoffbehälter

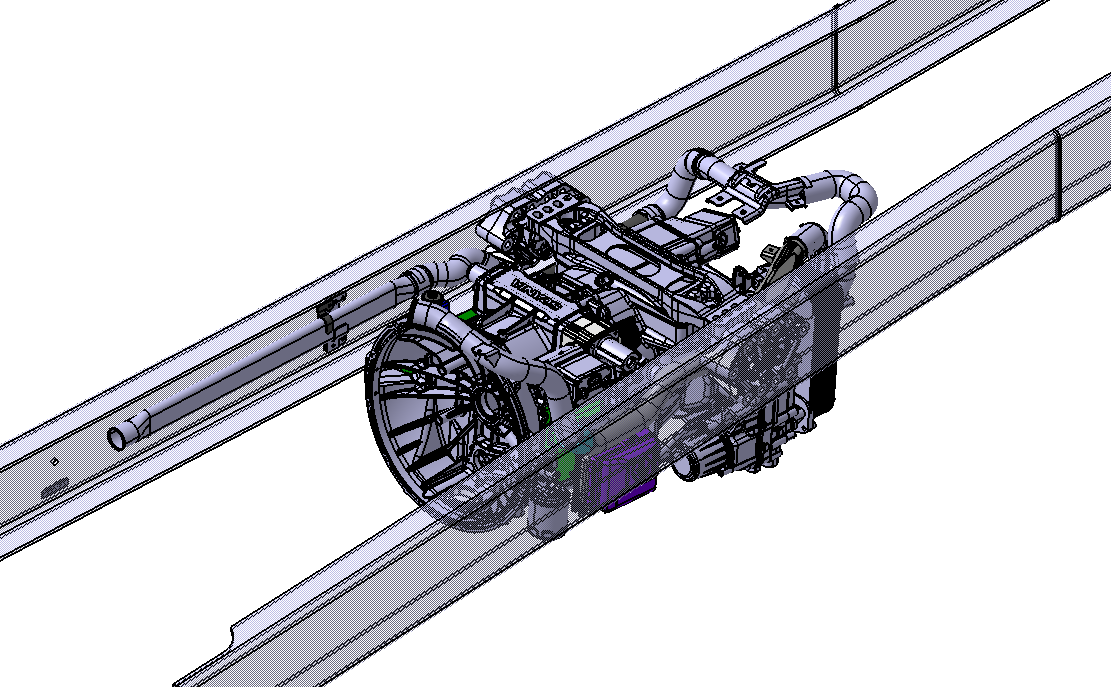

Getriebe

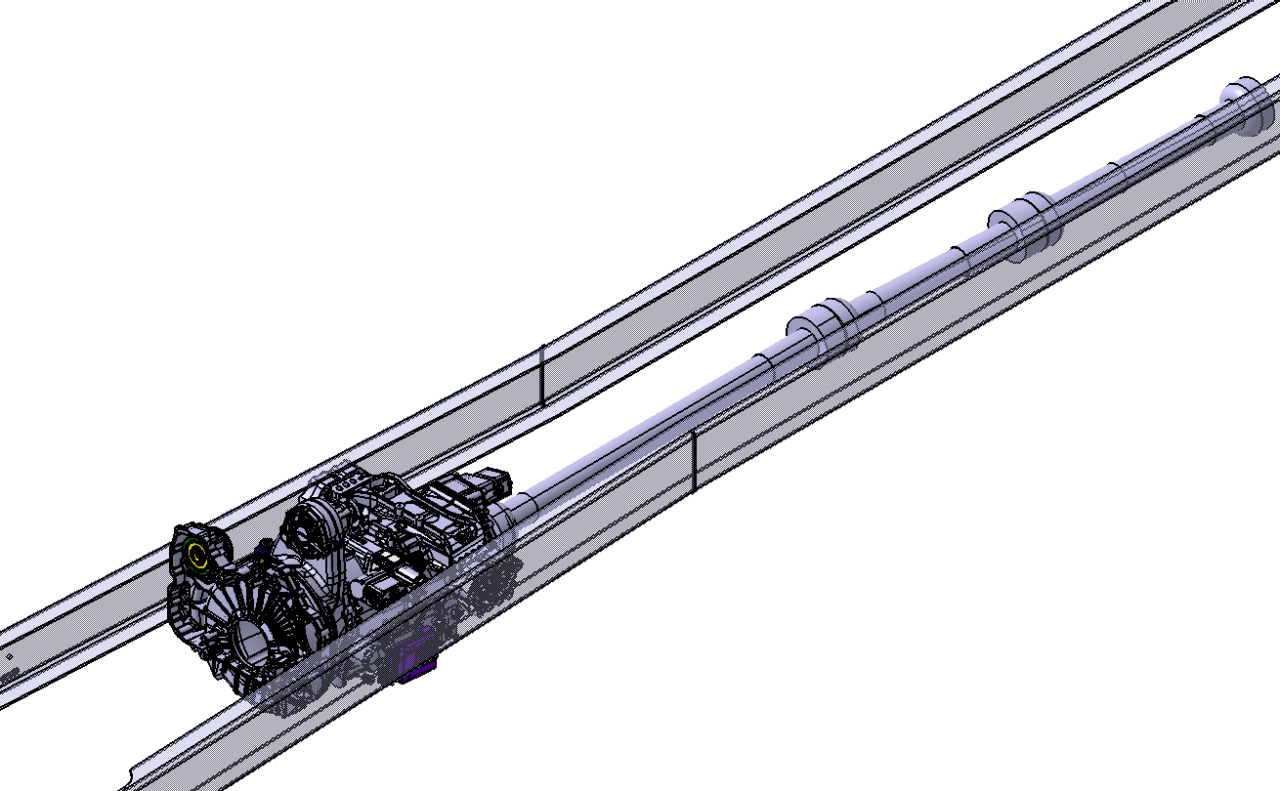

Getriebe und Gelenkwelle

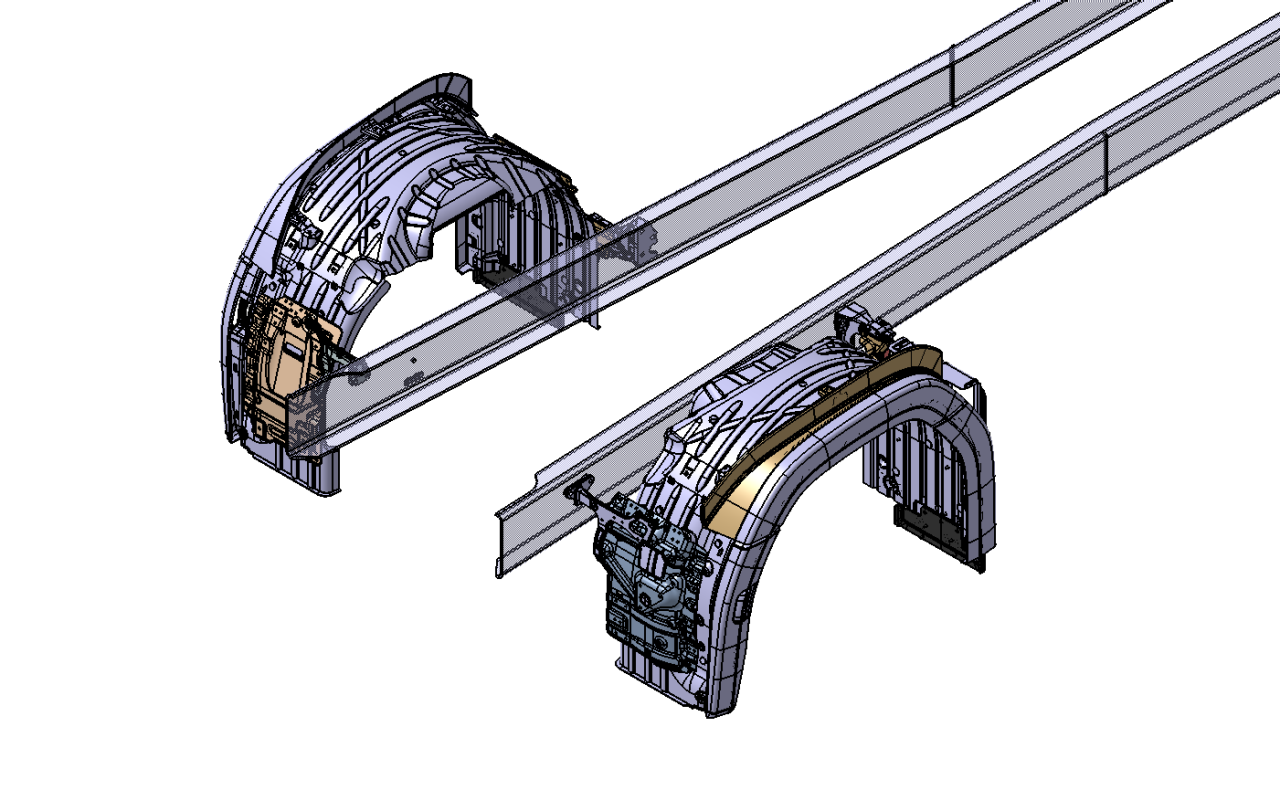

Kotflügel vorn

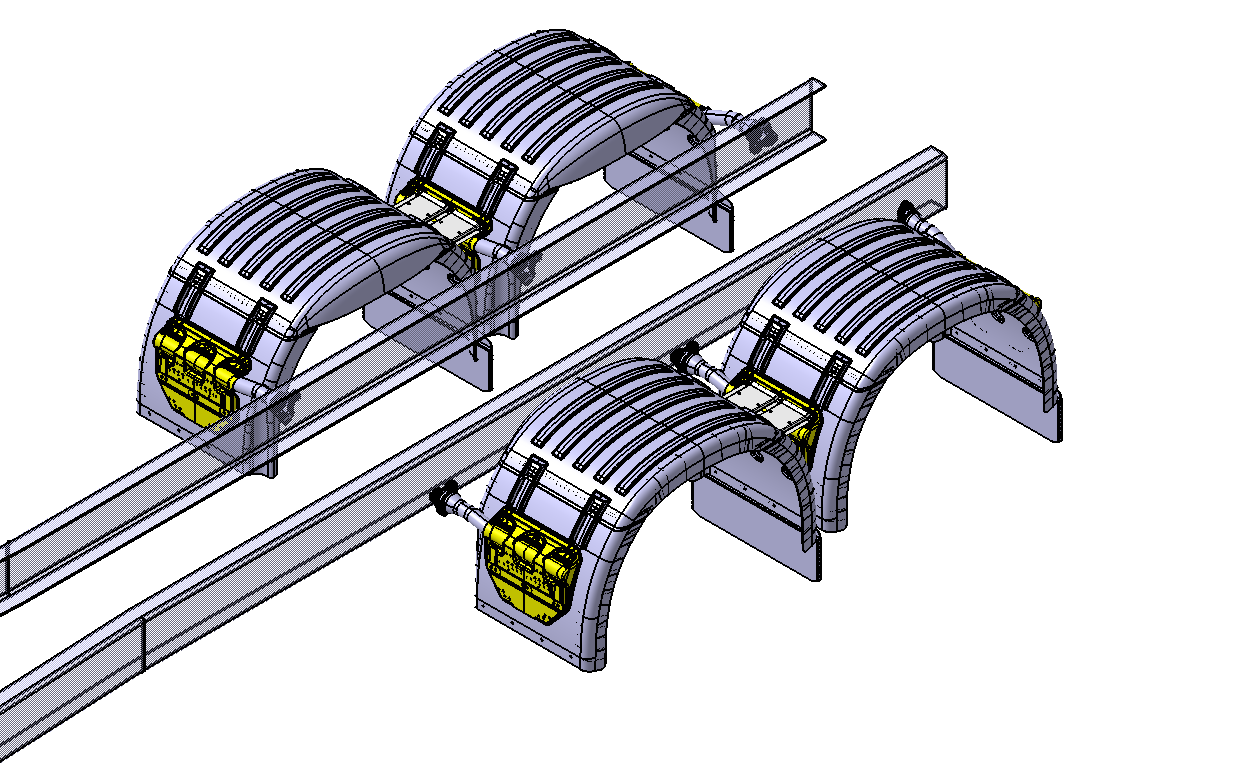

Kotflügel hinten

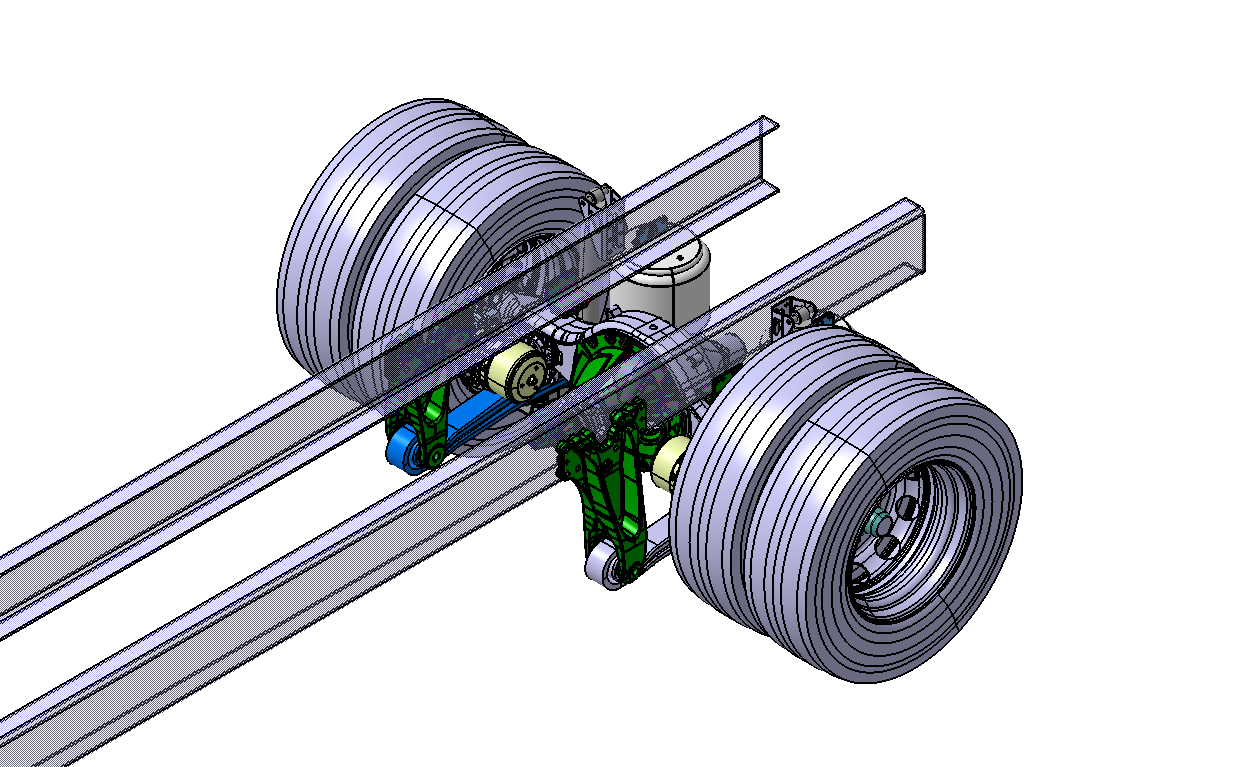

Hinterachse und Federung

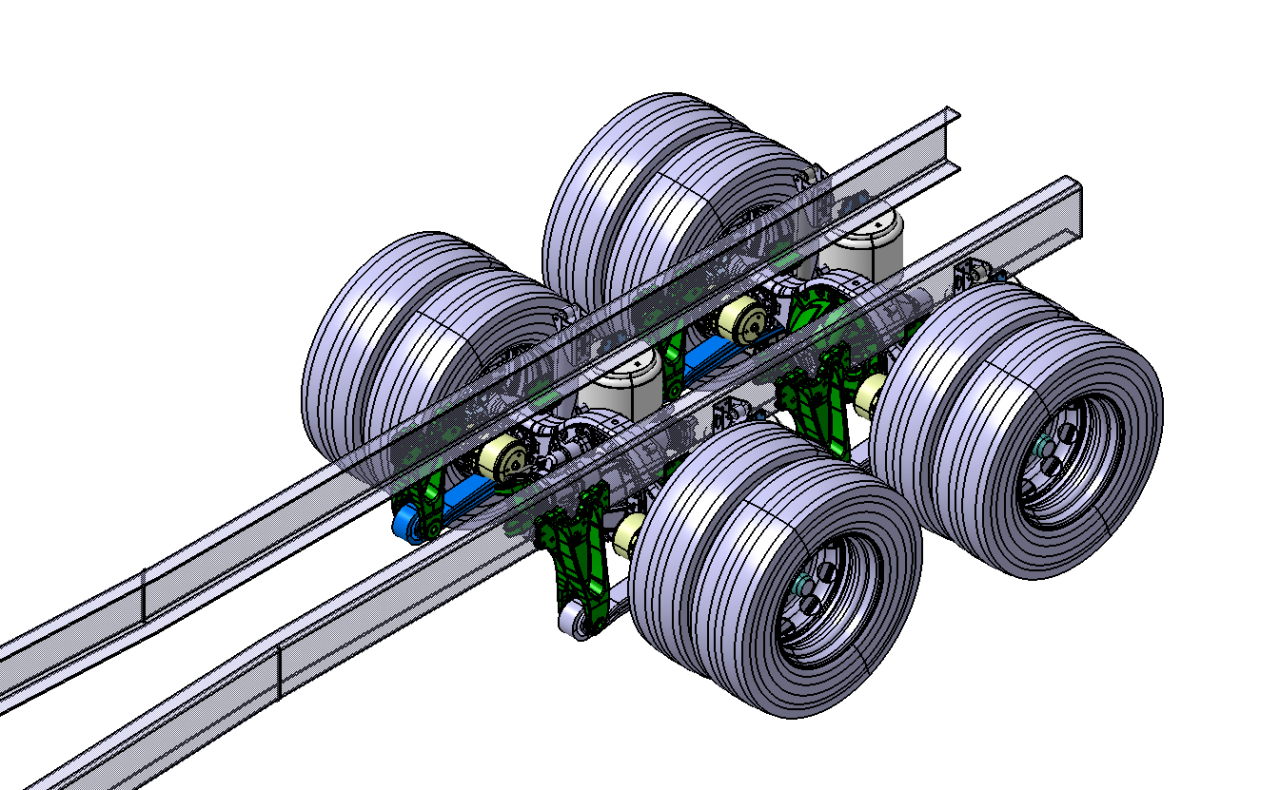

Hinterachsen und Federung

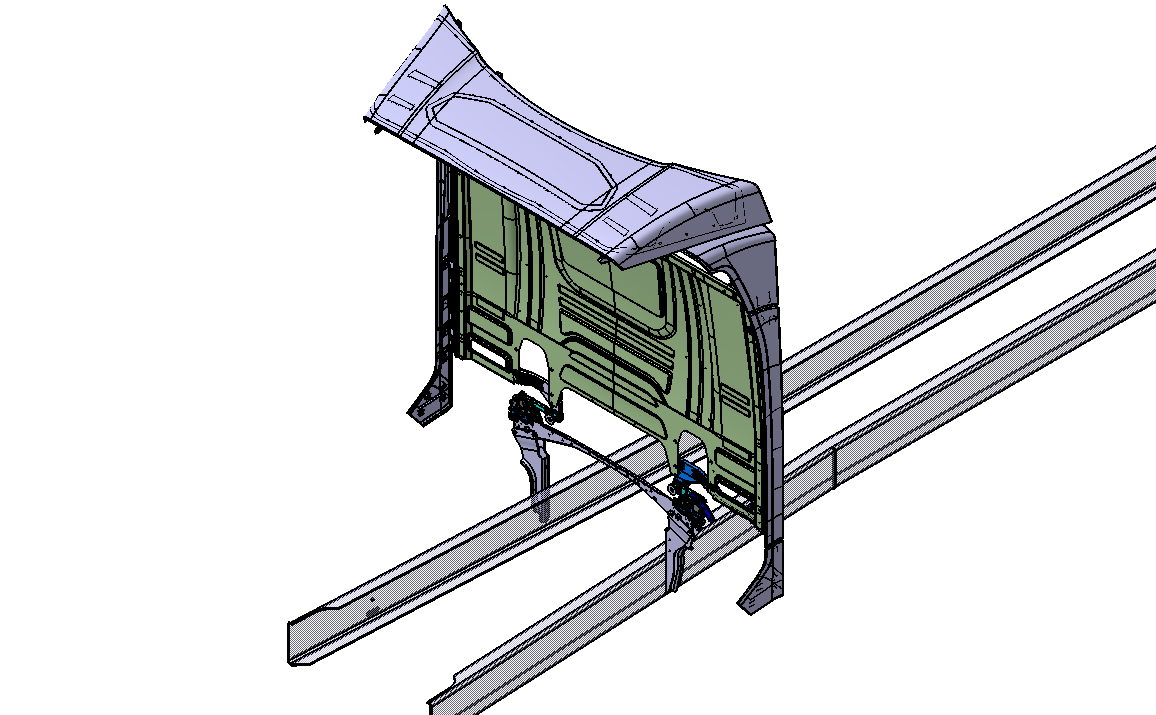

Seiten- und Dachwindabweiser

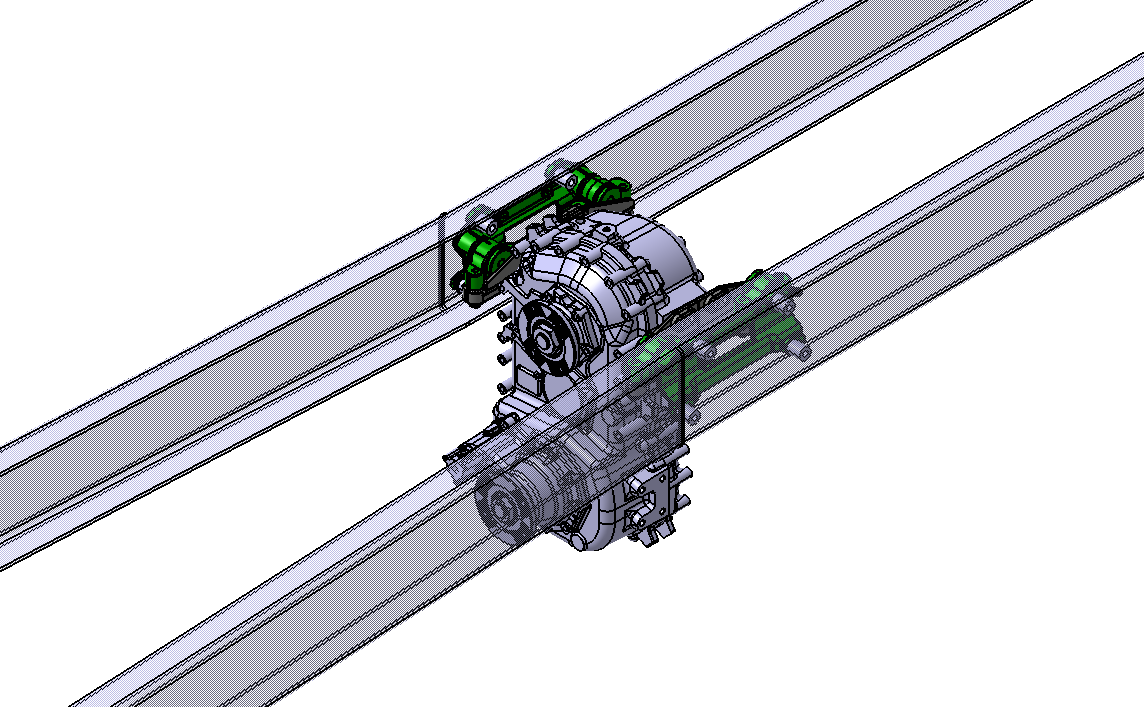

Verteilergetriebe

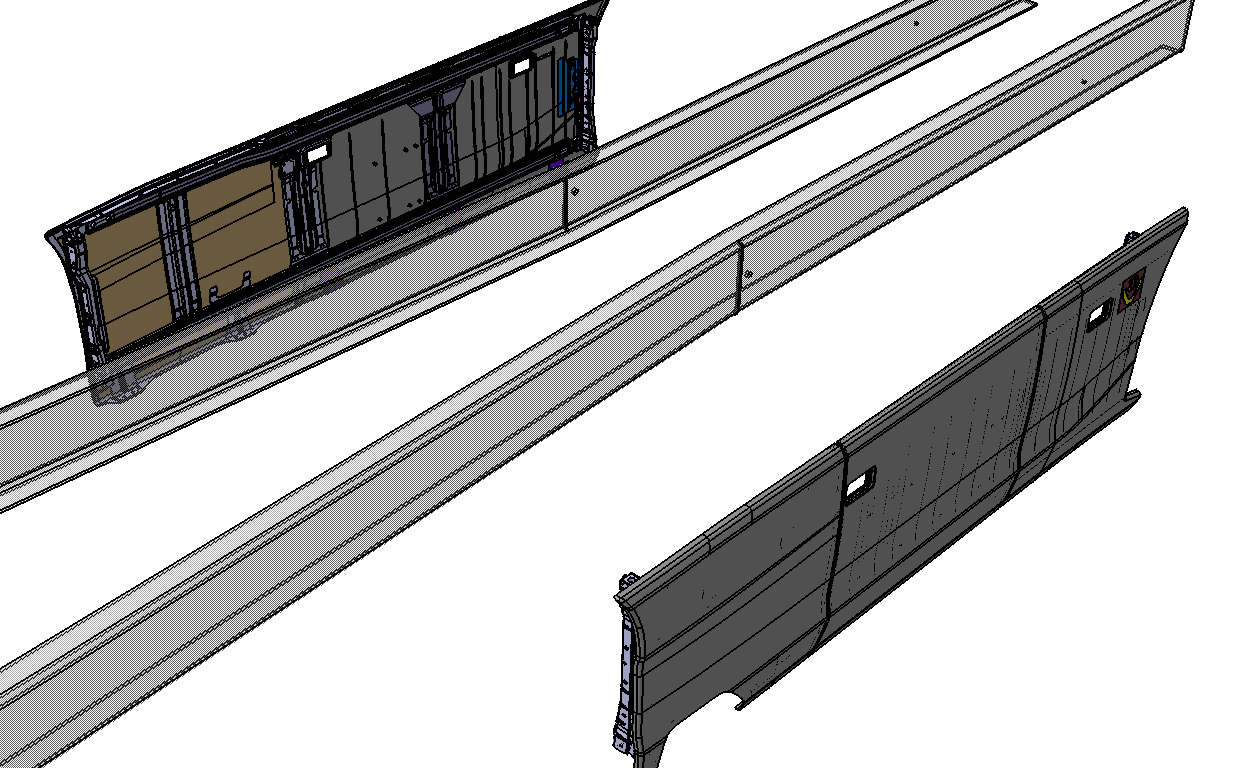

Seitenschürzen
