Modelos 3D
SOLICITAR MODELO 3D PARA FACILITAR EL CARROZADO
Si el IC3D no aporta información suficiente, existe la posibilidad de solicitar un modelo 3D más exhaustivo para un chasis específico, con el fin de asegurarse de que la carrocería se ajusta correctamente y para facilitar el trabajo de desarrollo de los carroceros.
Si su programa 3D puede leer el formato de pasos AP242 como datos en mosaico, podrá recibir un modelo 3D para el vehículo completo. Compruebe sus posibilidades abriendo y gestionando el archivo de prueba a continuación, ya que algunos programas de software* no son compatibles con datos en mosaico. Deberá realizarse la prueba antes de solicitar un modelo 3D de Scania.
Si no puede gestionar los datos en mosaico, puede seguir recibiendo un modelo de 3D de Scania, pero tendrá que elegir una serie limitada de áreas para recibirlas. Véanse los ejemplos a continuación.
El modelo 3D se podrá obtener en cuanto haya disponible un número de pedido de fábrica o si un comercial de Scania crea una especificación de la oferta. El Scania Bodybuilding Centre utilizará el número de pedido de fábrica, el número de chasis o el número de ICD para generar la documentación del modelo 3D para el vehículo específico.
*Autodesk Inventor y Solidworks podrían tener problemas a la hora de gestionar datos en mosaico.
PROCEDIMIENTO PARA LA RECEPCIÓN:
1. Solicite los modelos 3D a su representante de mercado.
2. Su representante de mercado enviará su pedido al Scania Bodybuilding Centre.
3. El Scania Bodybuilding Centre le solicitará que firme un acuerdo de confidencialidad digital 3D de Scania.
4. Cuando el Scania Bodybuilding Centre haya recibido el acuerdo de confidencialidad digital 3D de Scania, se podrá generar el modelo 3D y lo recibirá directamente.
INFORMACIÓN NECESARIA:
- El número del chasis del vehículo, el número de pedido de fábrica o el número ICD.
- Declaración en la que indique si puede o no gestionar datos en mosaico.

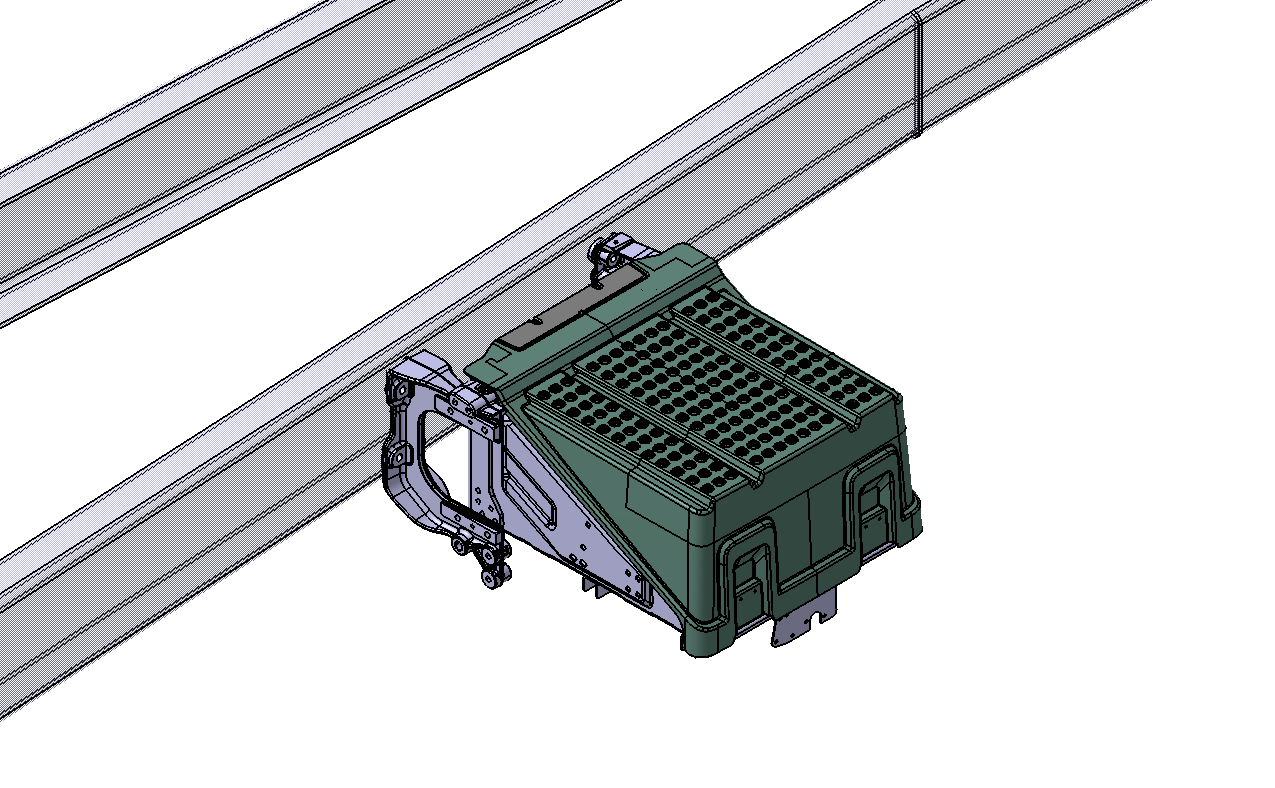

- Elección de un modelo 3D de un vehículo completo o de un modelo 3D de los componentes que necesite. Indique lo que necesita según los ejemplos a continuación.
- Una dirección de correo electrónico válida a la que enviaremos los modelos 3D.
- Una breve descripción del propósito de su solicitud, de modo que podamos crear un modelo 3D que se ajuste a sus necesidades.

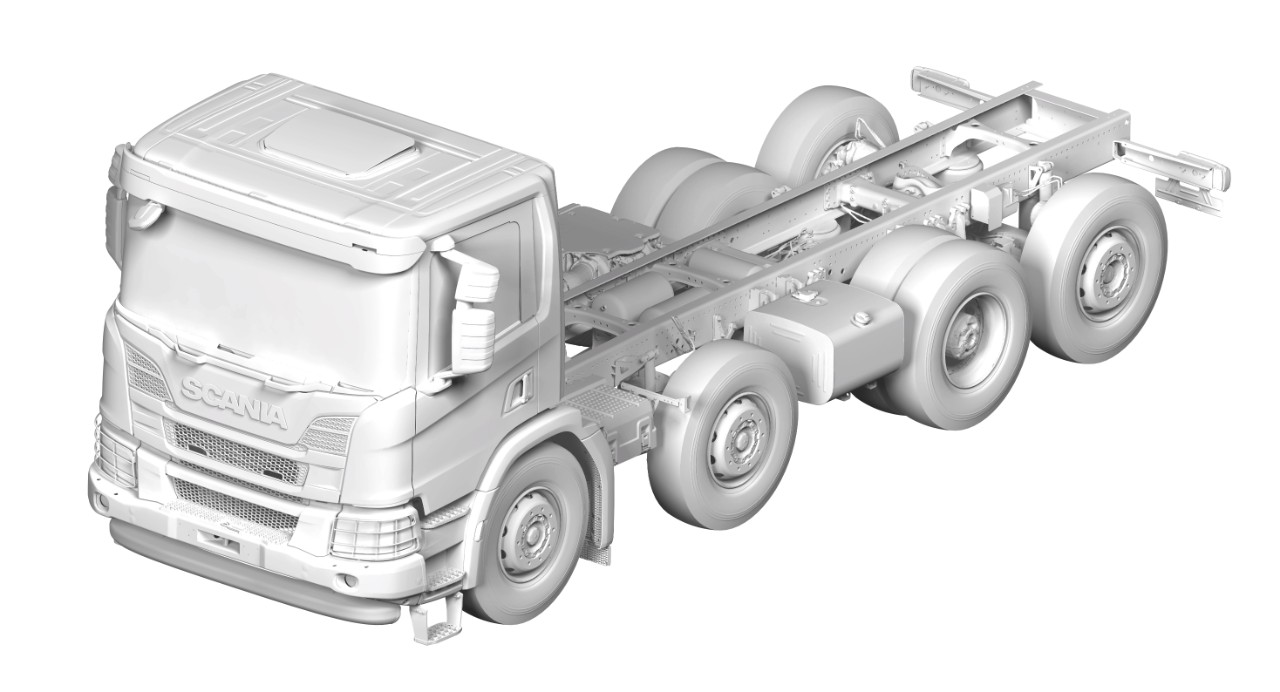

Vehículo completo
Para gestionar los modelos 3D de un vehículo completo, su software 3D deberá poder gestionar datos en mosaico y el formato de pasos AP242. Para comprobarlo, descargue el archivo de prueba y verifique si se puede abrir y gestionar el modelo 3D con el texto "Test OK" en la herramienta 3D.
Si tiene algún problema, póngase en contacto con su proveedor de software 3D.

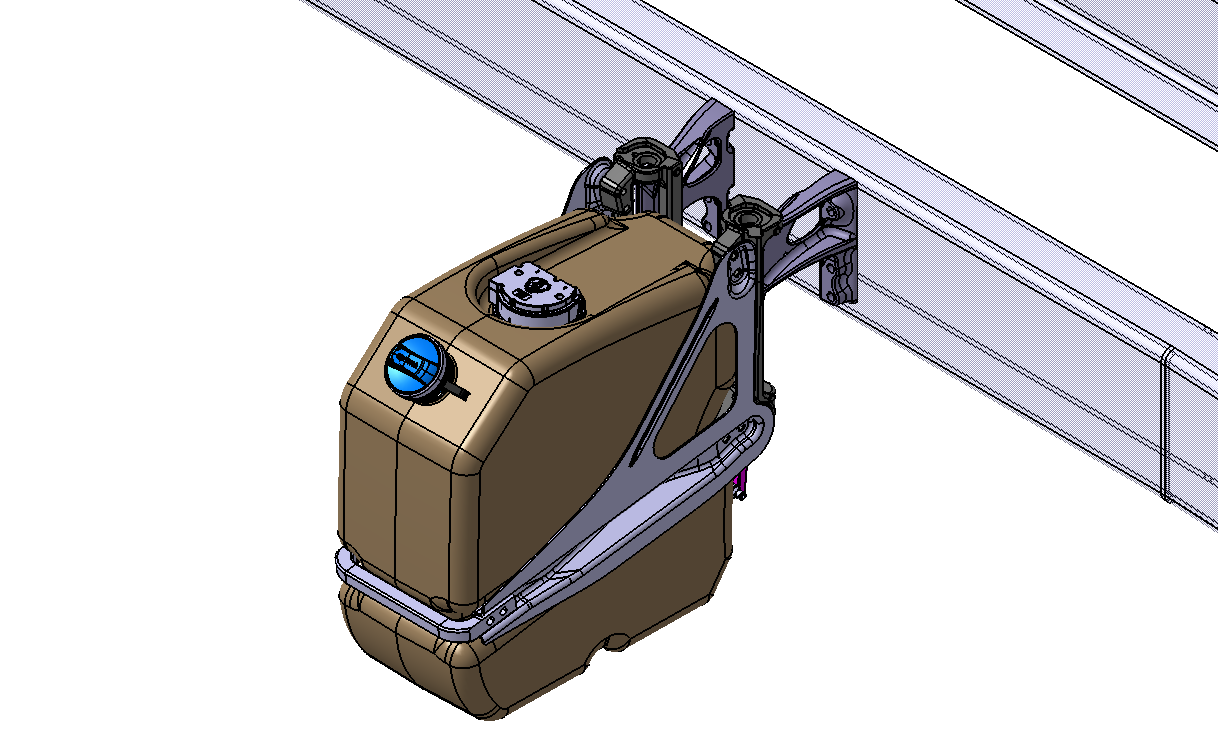

Depósito SCR

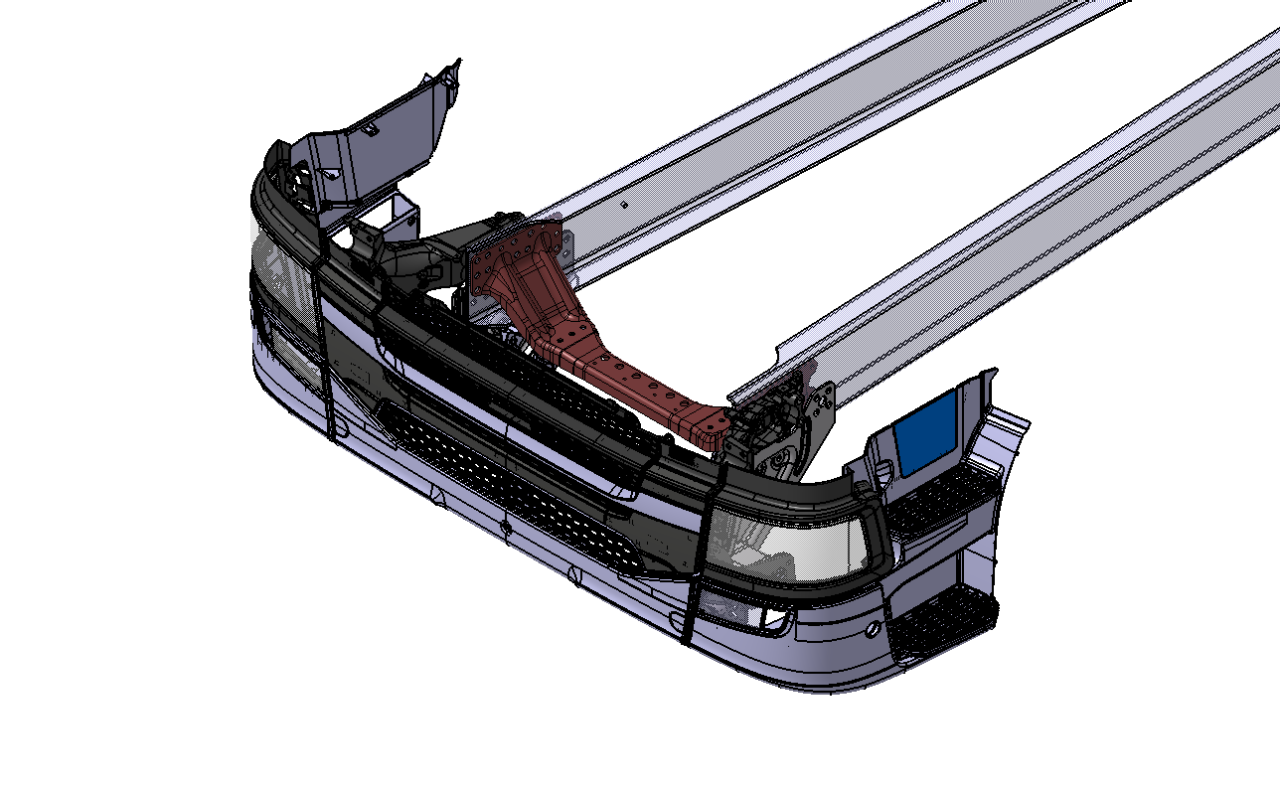

Paragolpes

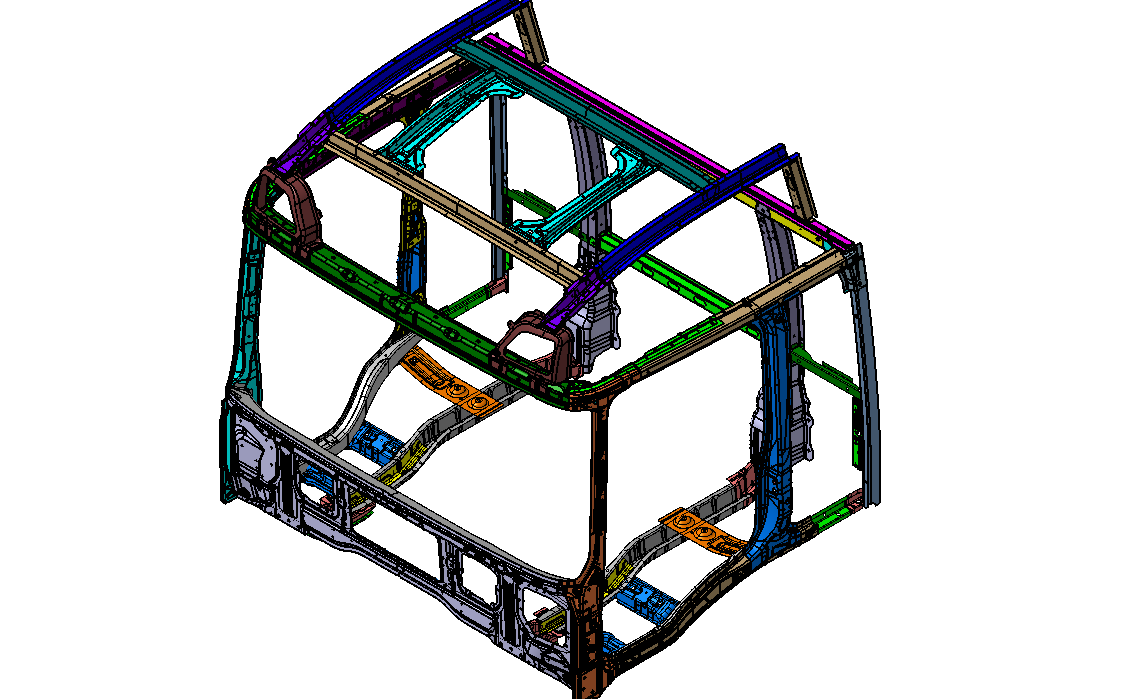

Estructura de la cabina

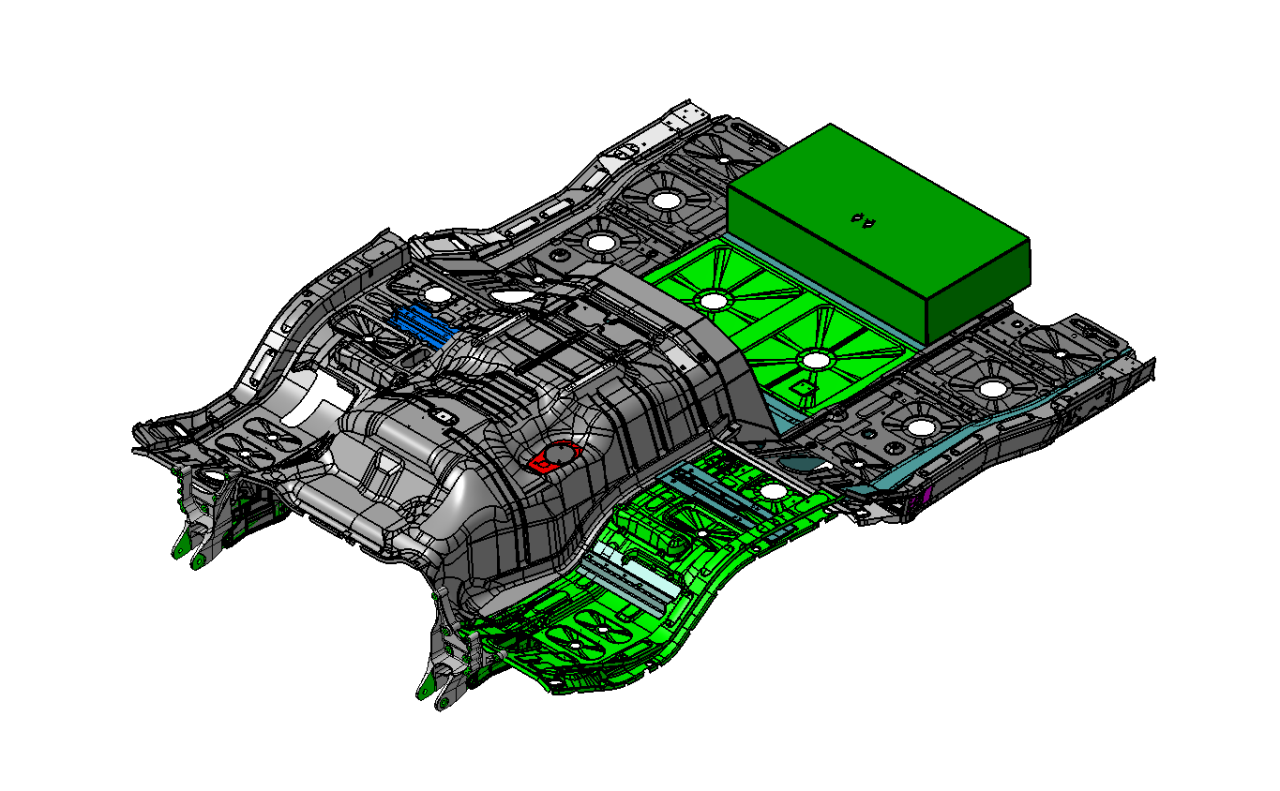

Piso de la cabina

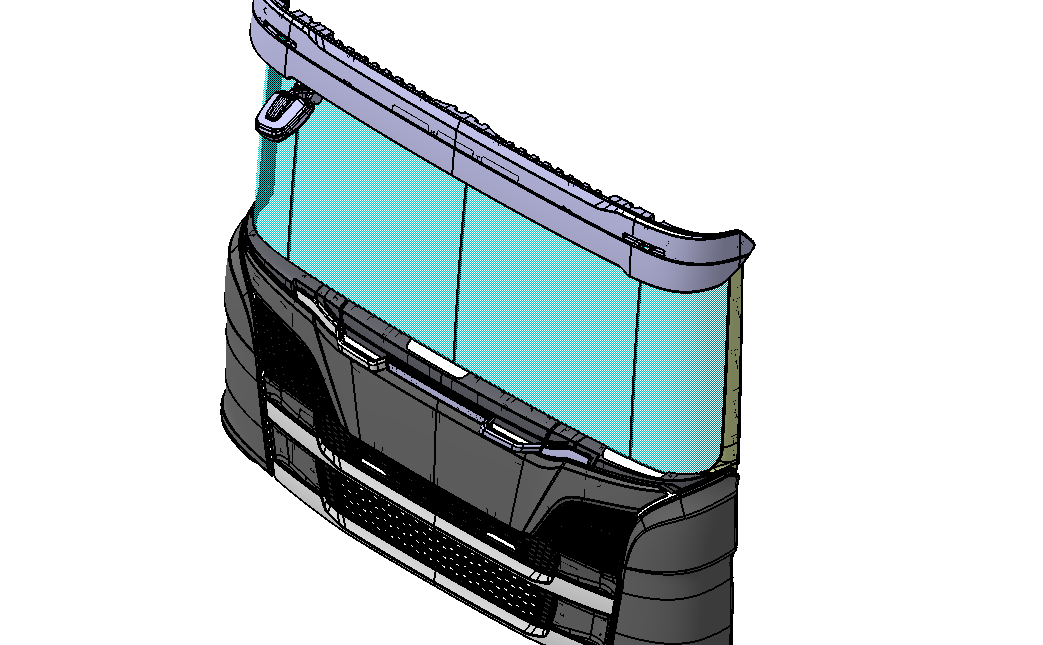

Frontal de la cabina

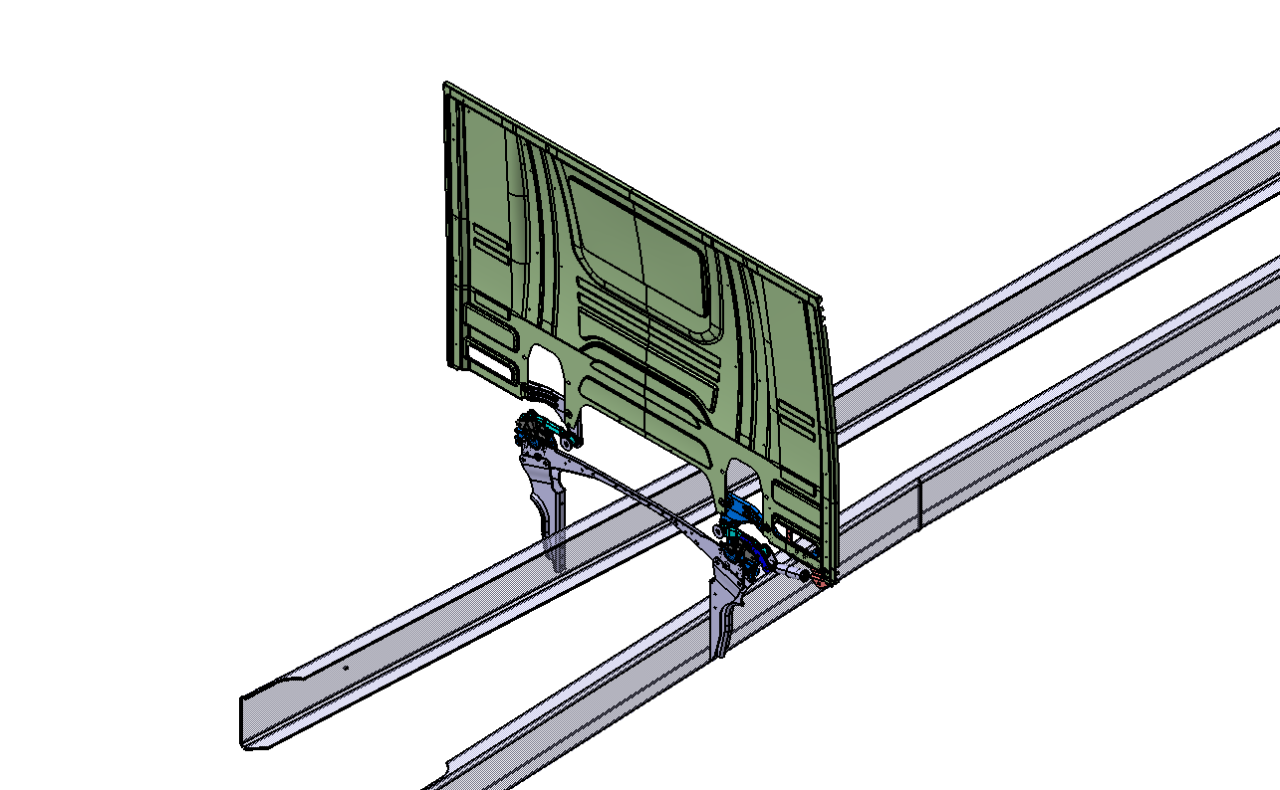

Pared posterior de la cabina

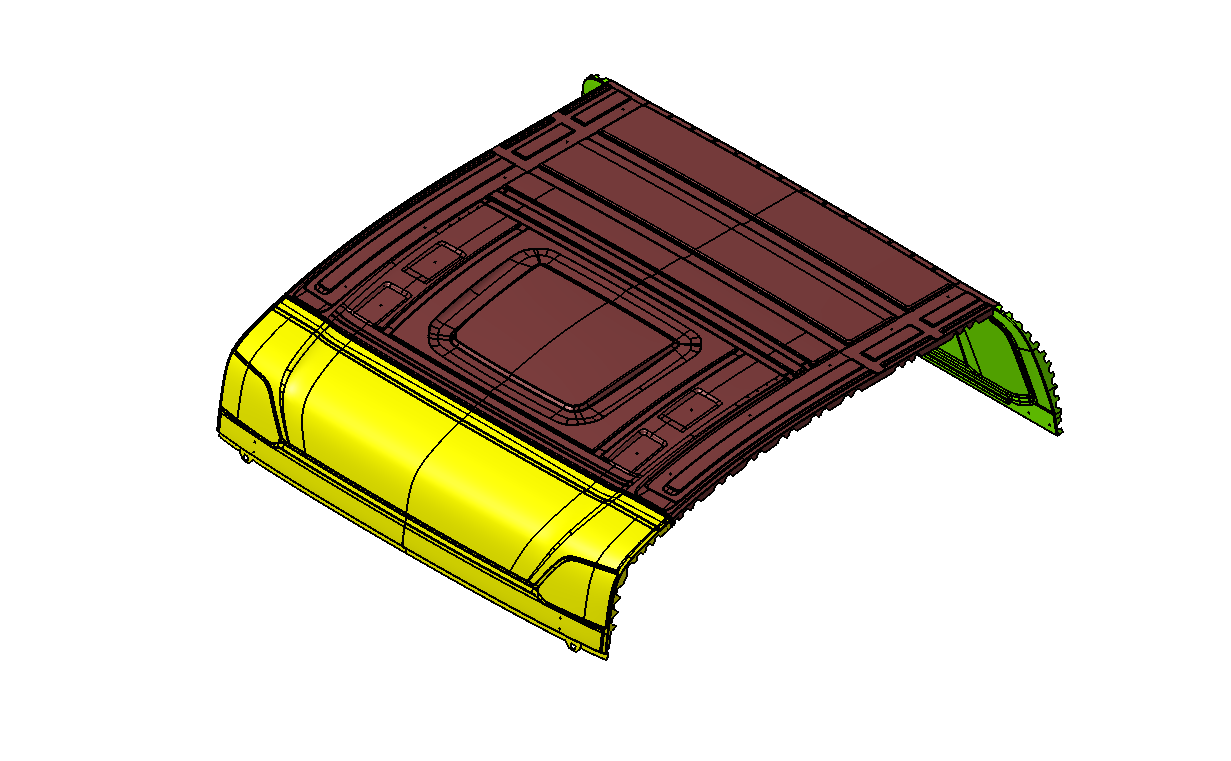

Techo de la cabina

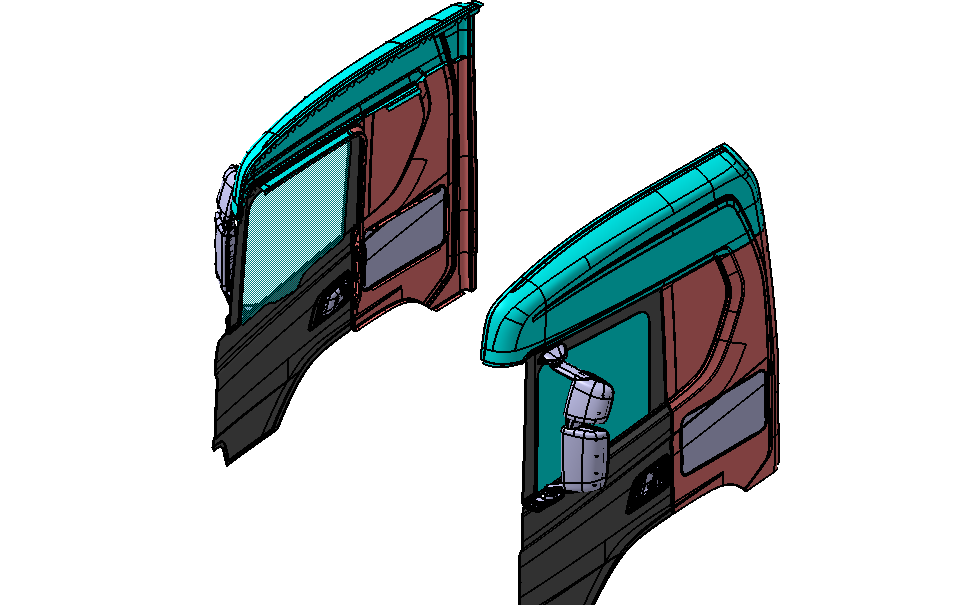

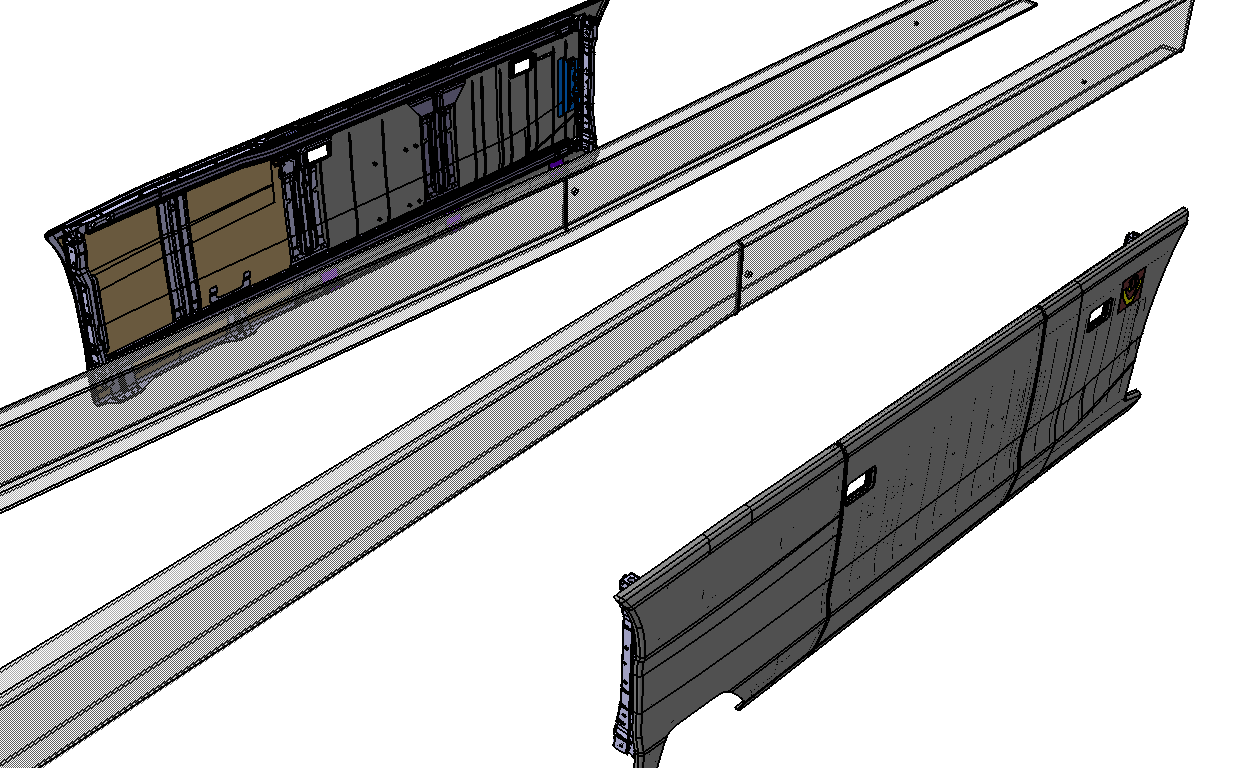

Lados de la cabina

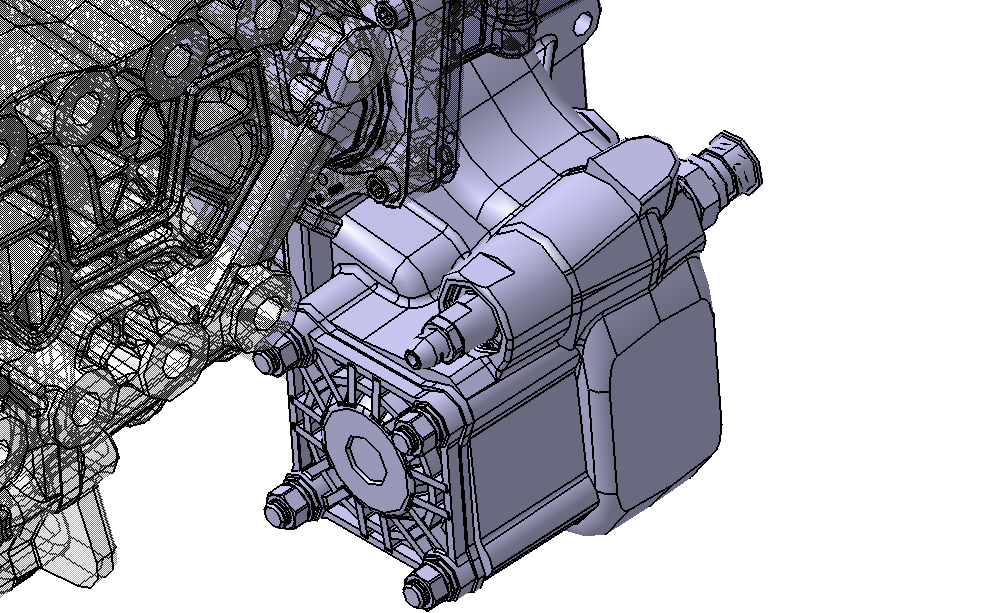

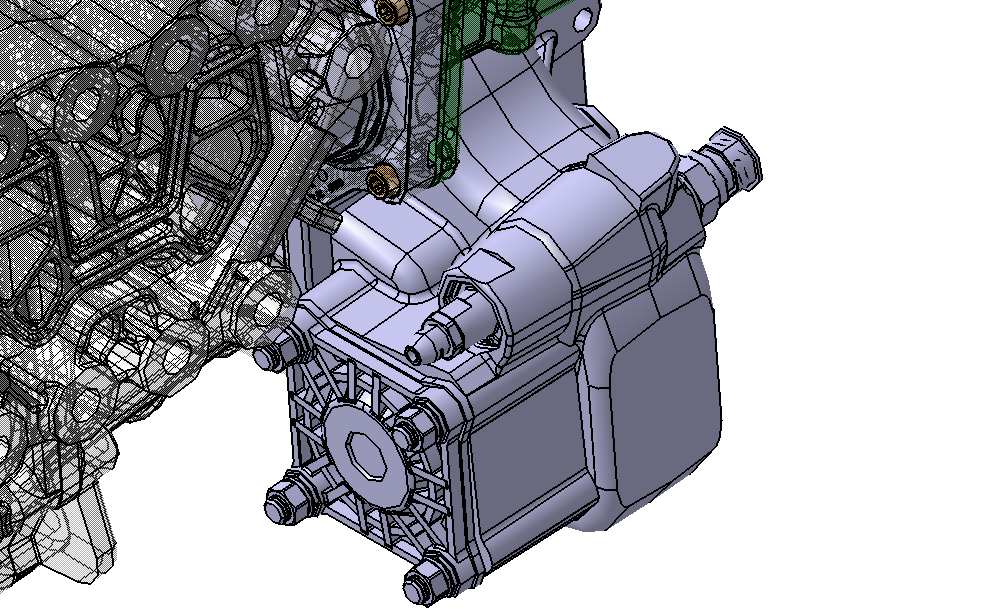

EG PTO montado en el lateral

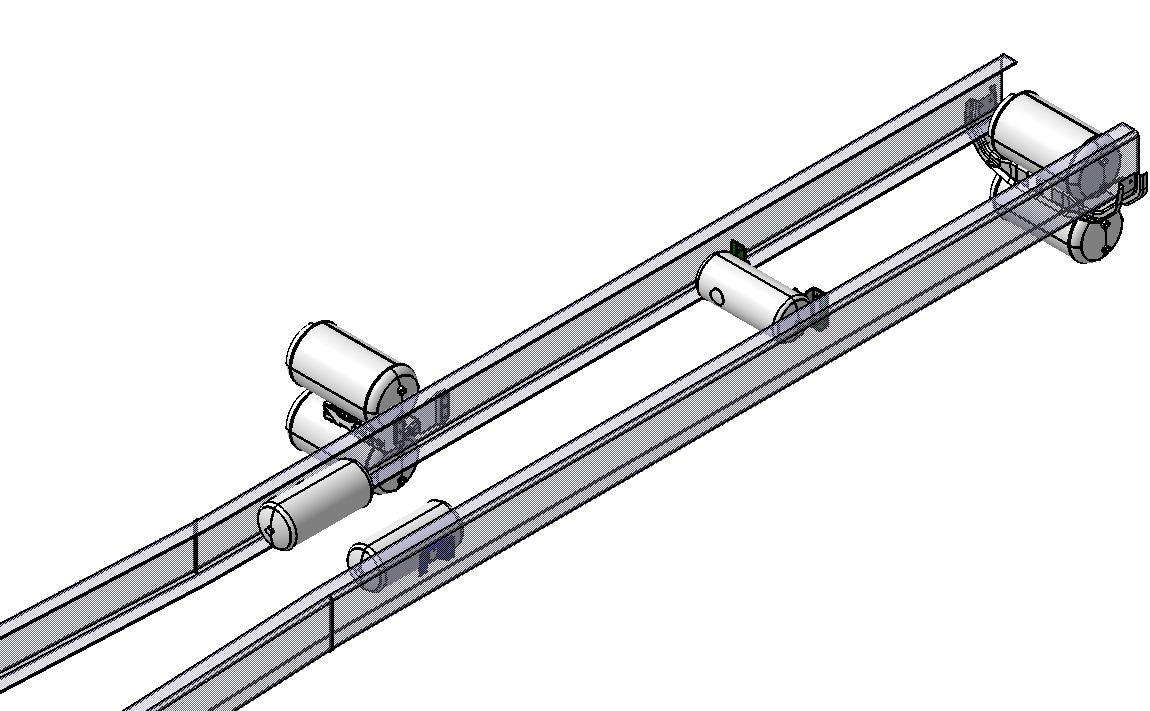

Aire comprimido

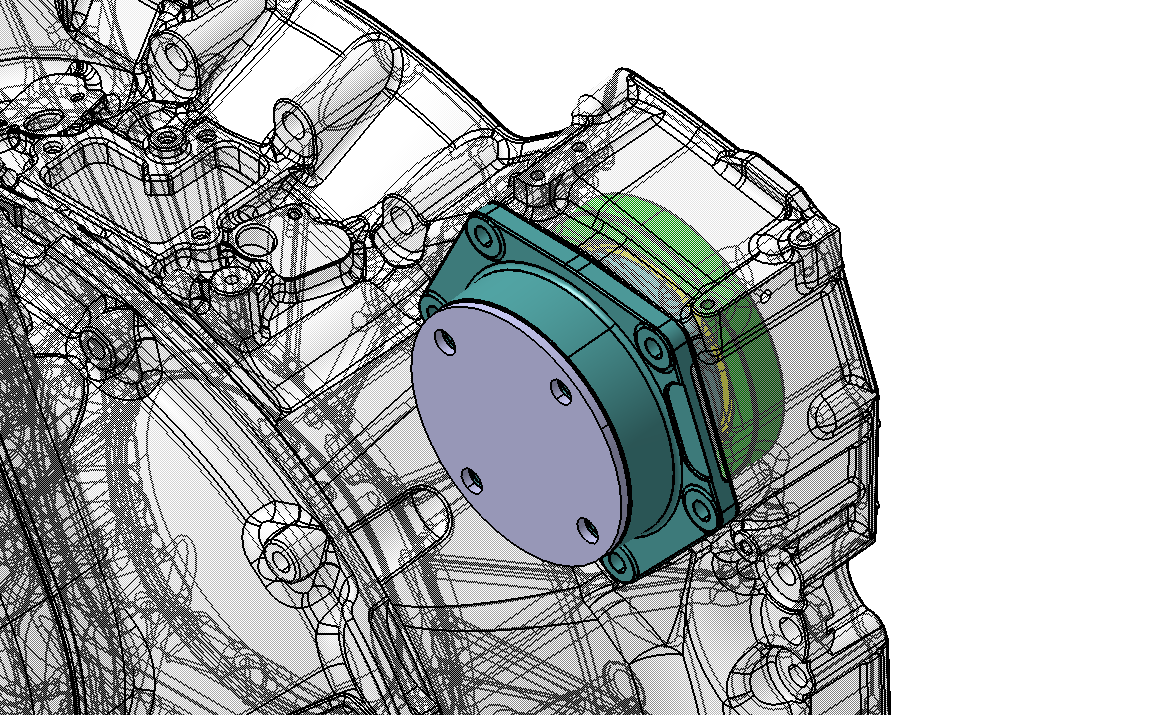

ED PTO
EG PTO

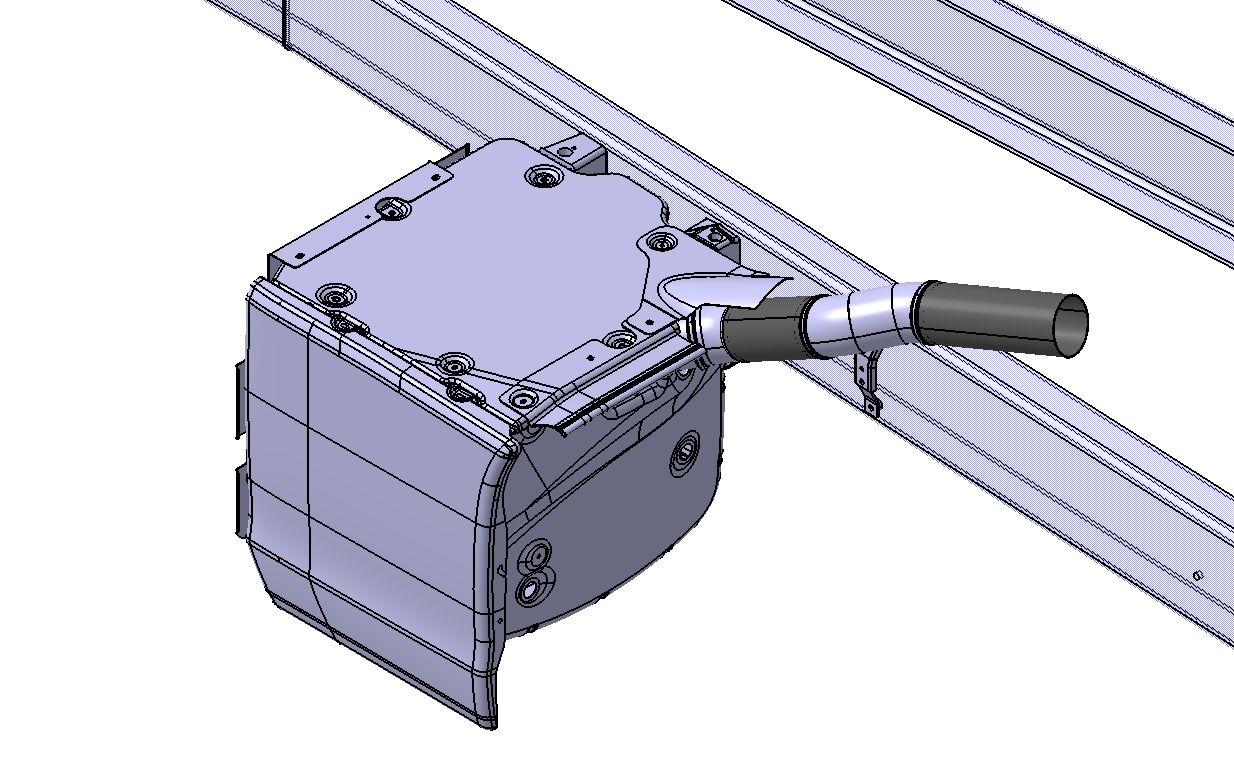

Escape

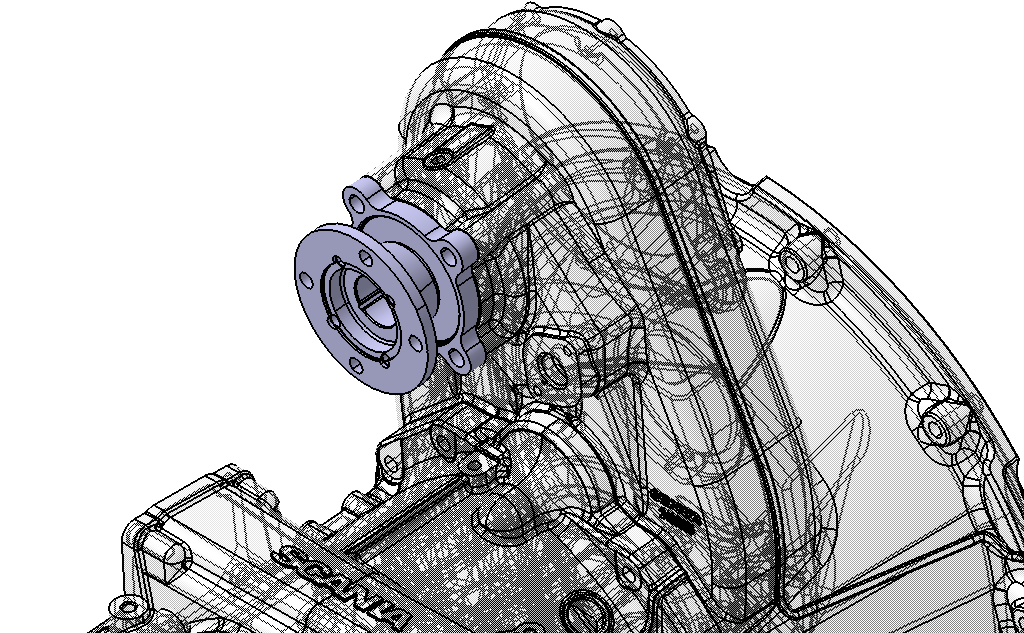

EK PTO

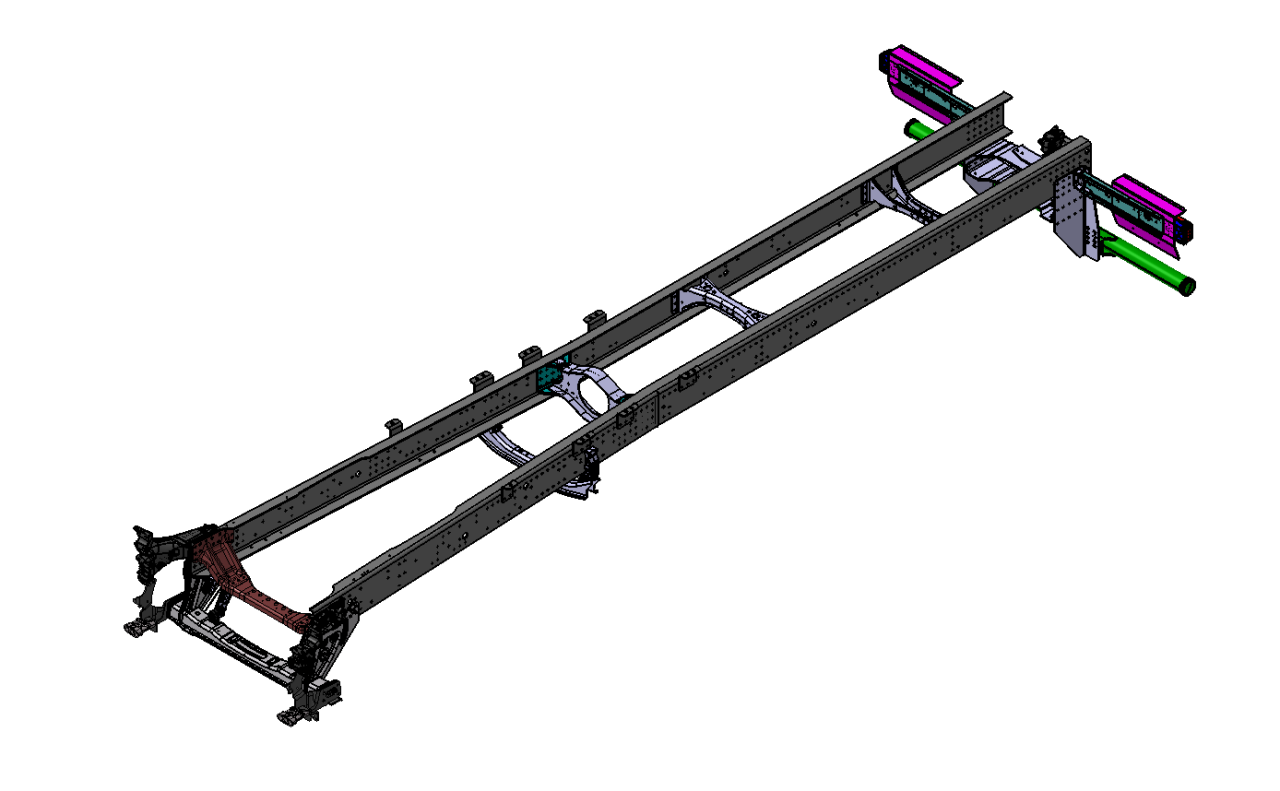

Bastidor

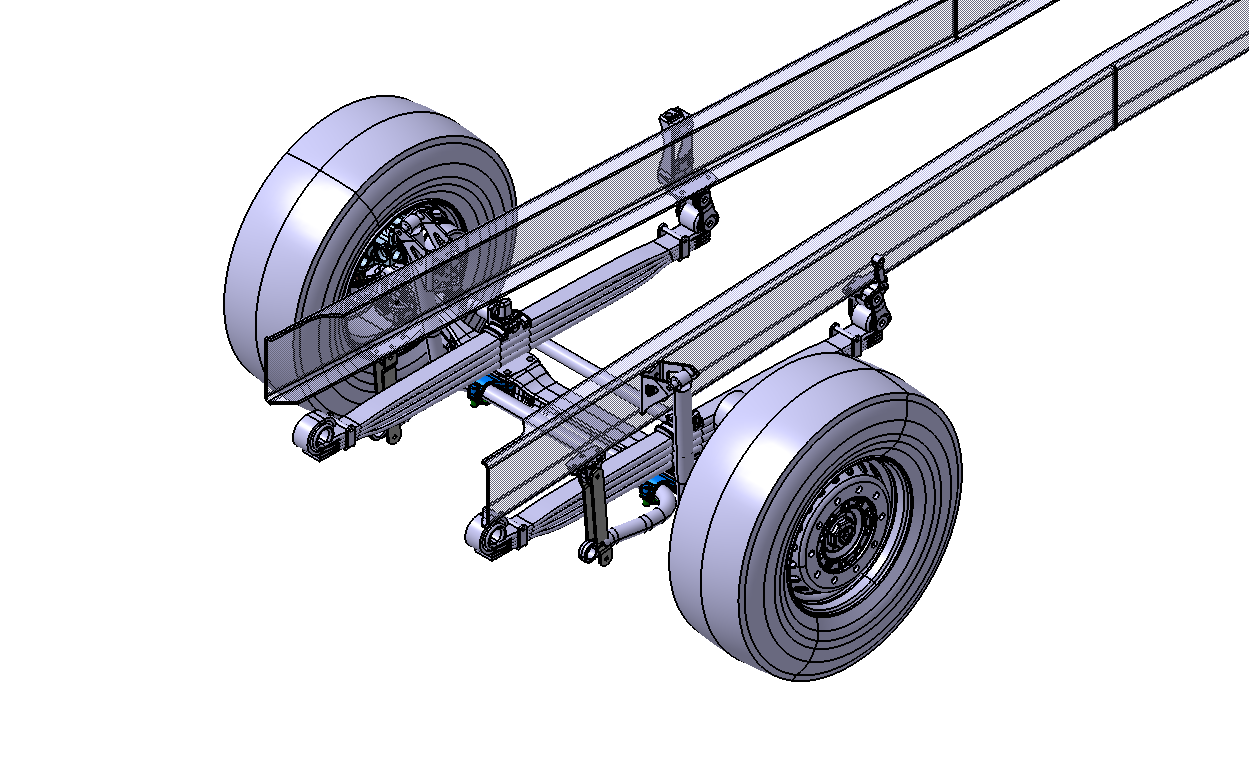

Eje delantero y suspensión

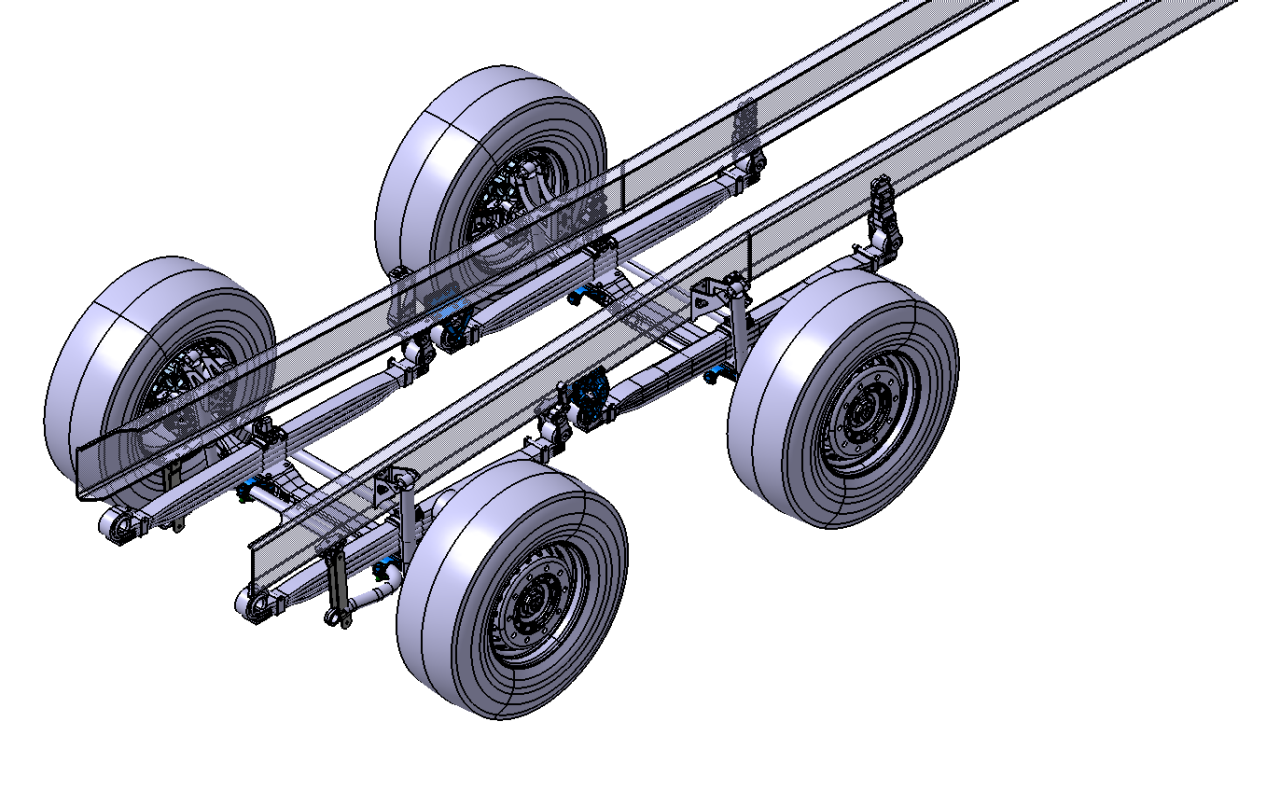

Ejes delanteros y suspensión

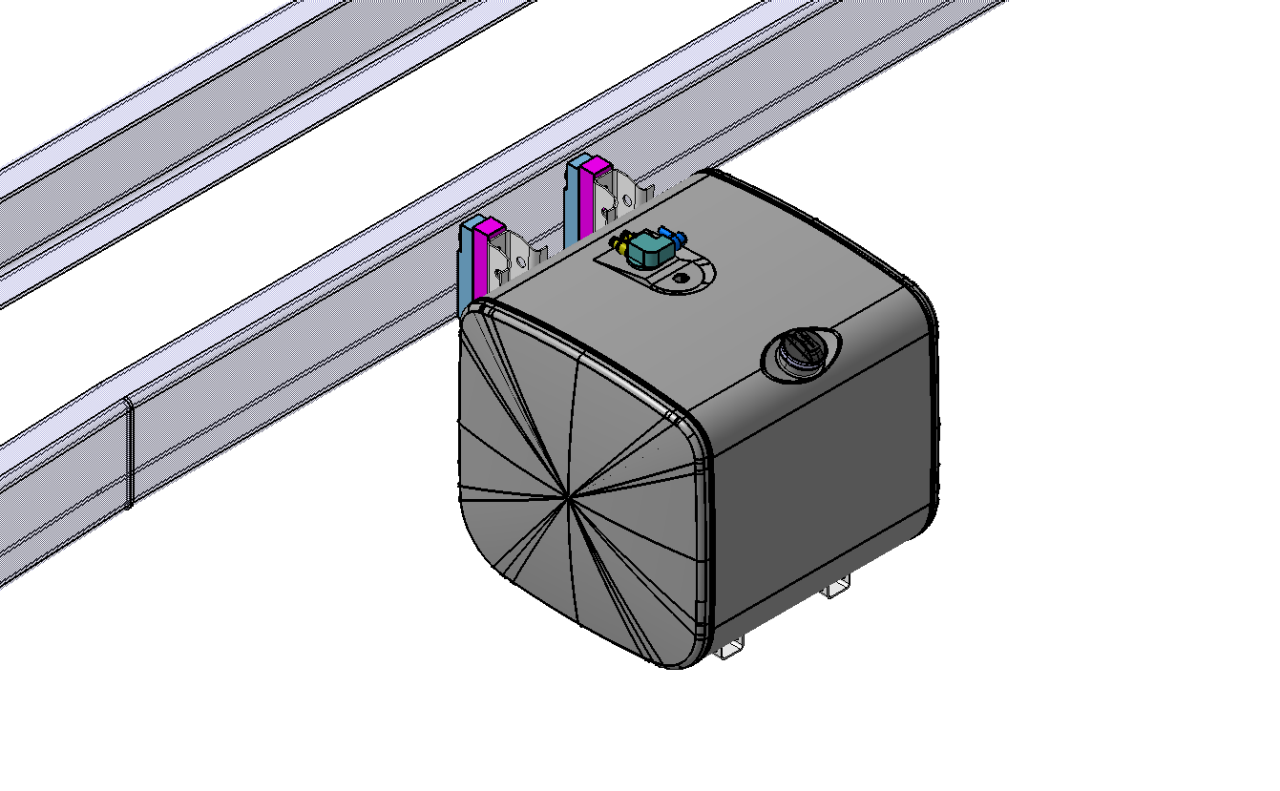

Depósito de combustible

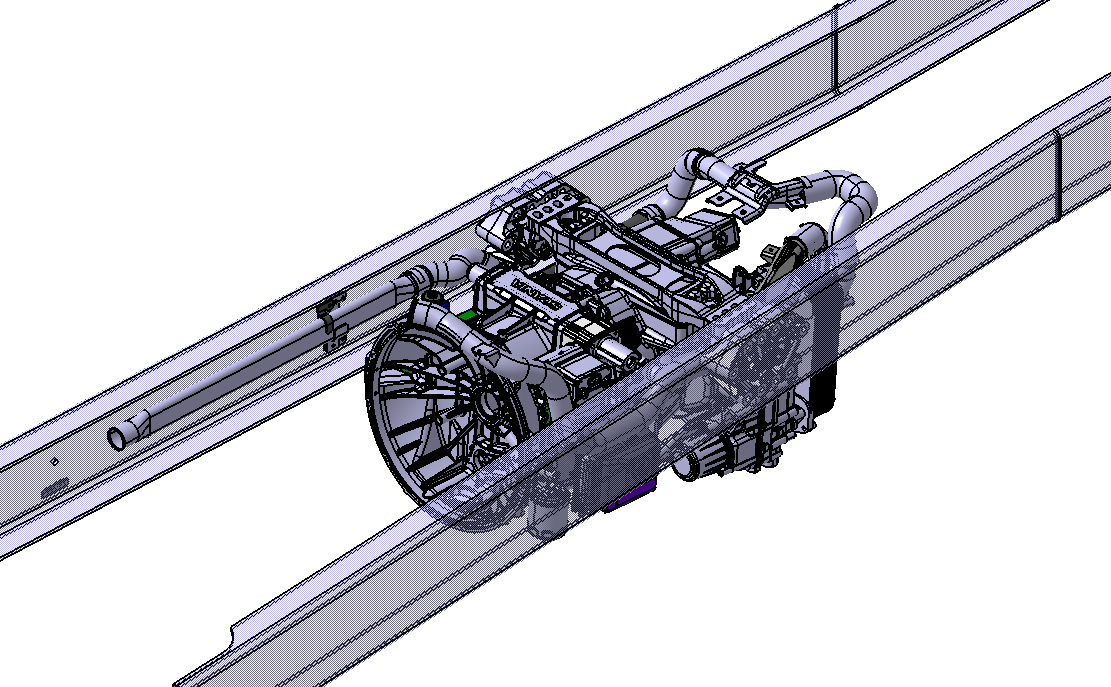

Caja de cambios
Caja de cambios y árbol de transmisión

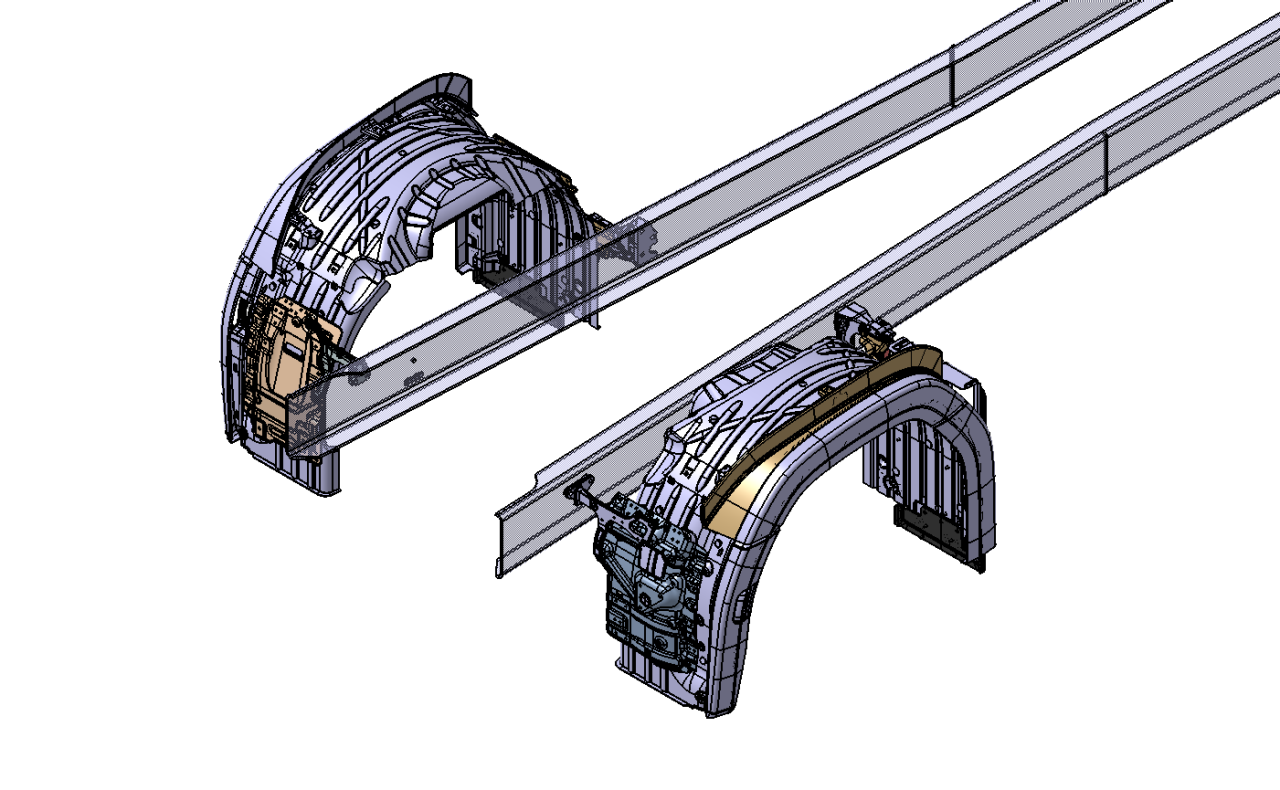

Guardabarros delantero

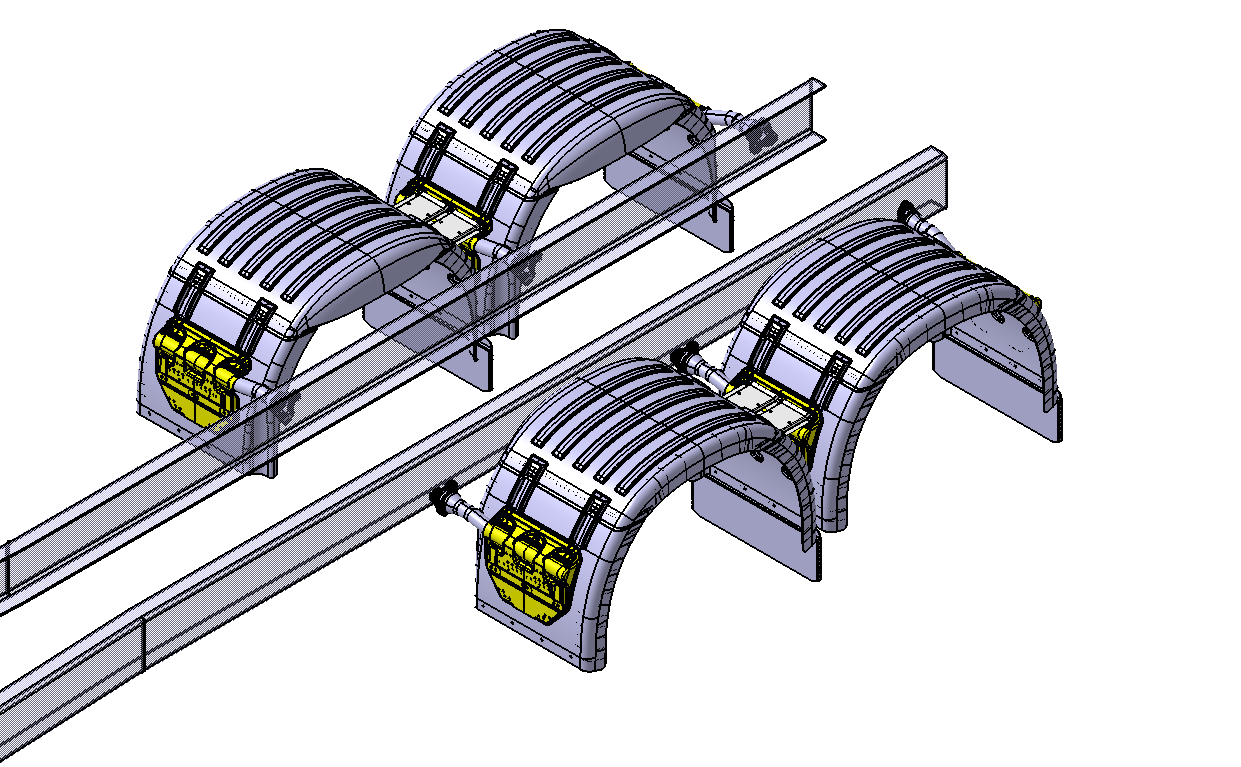

Guardabarros trasero

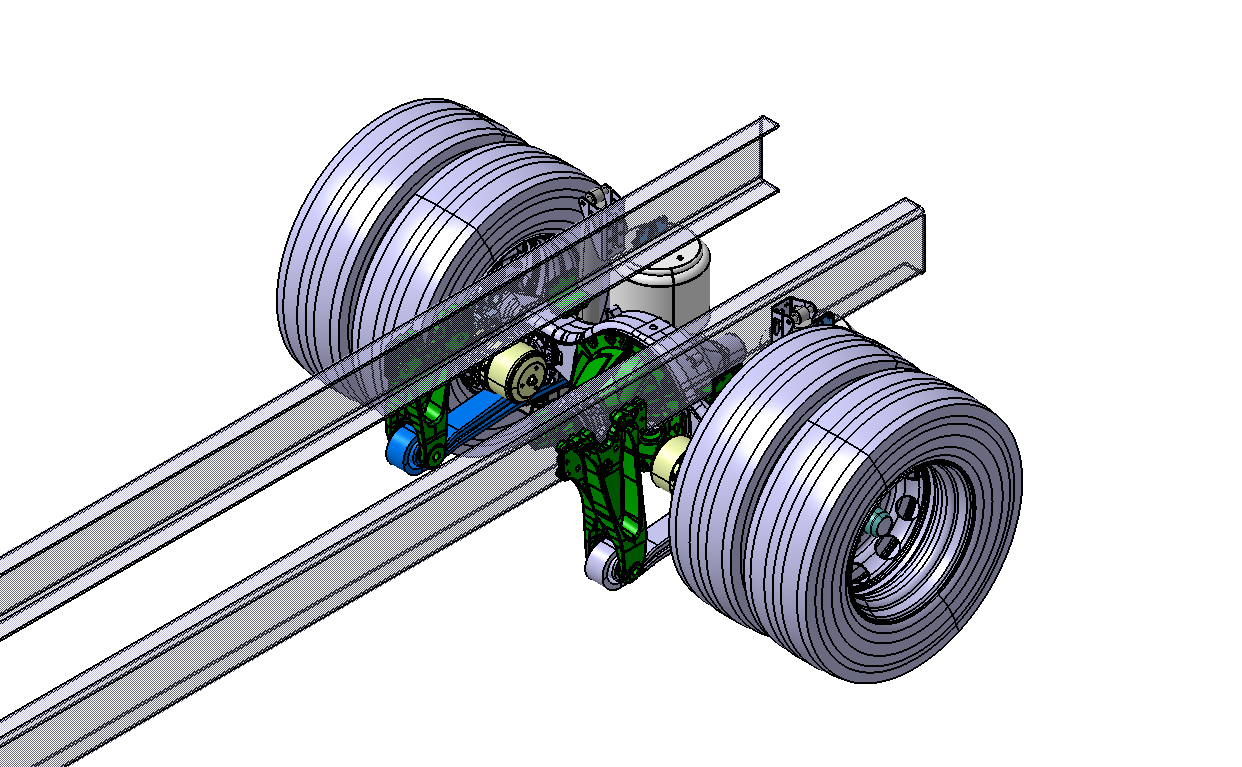

Eje trasero y suspensión

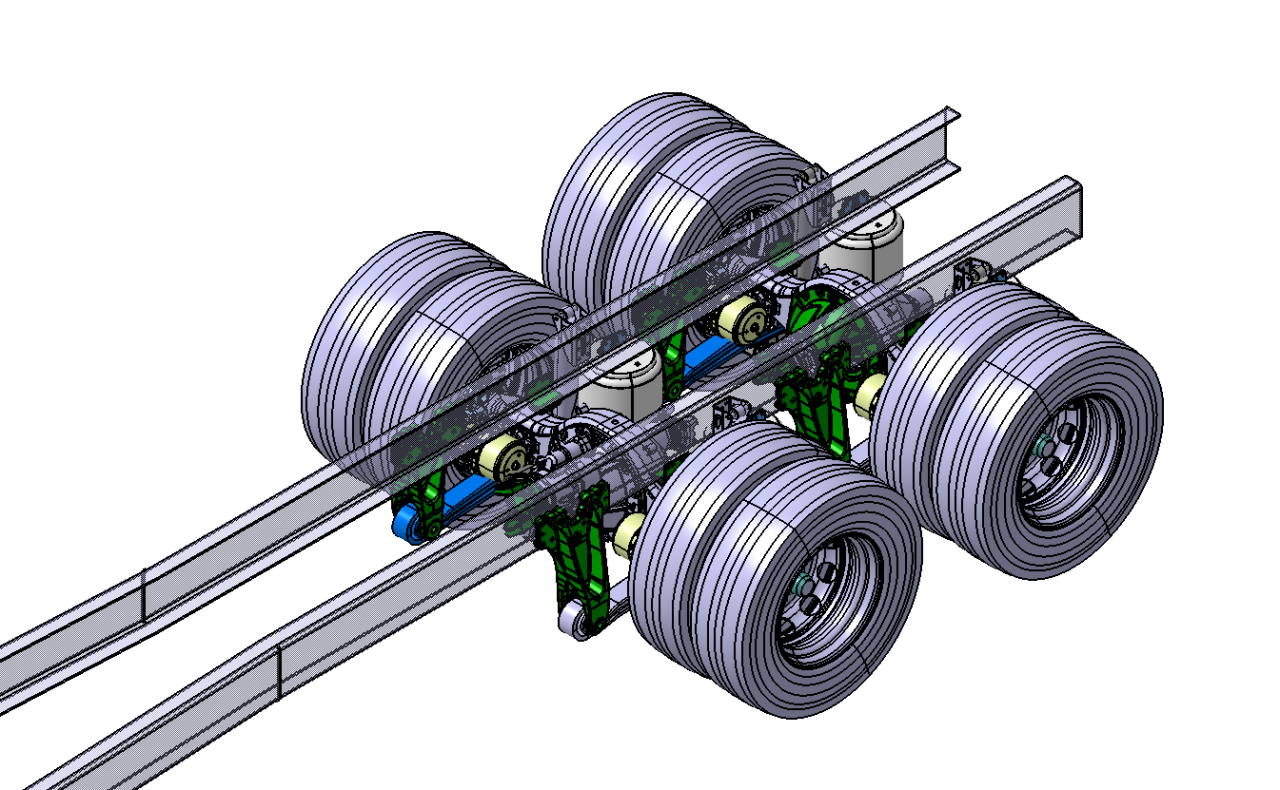

Ejes traseros y suspensión

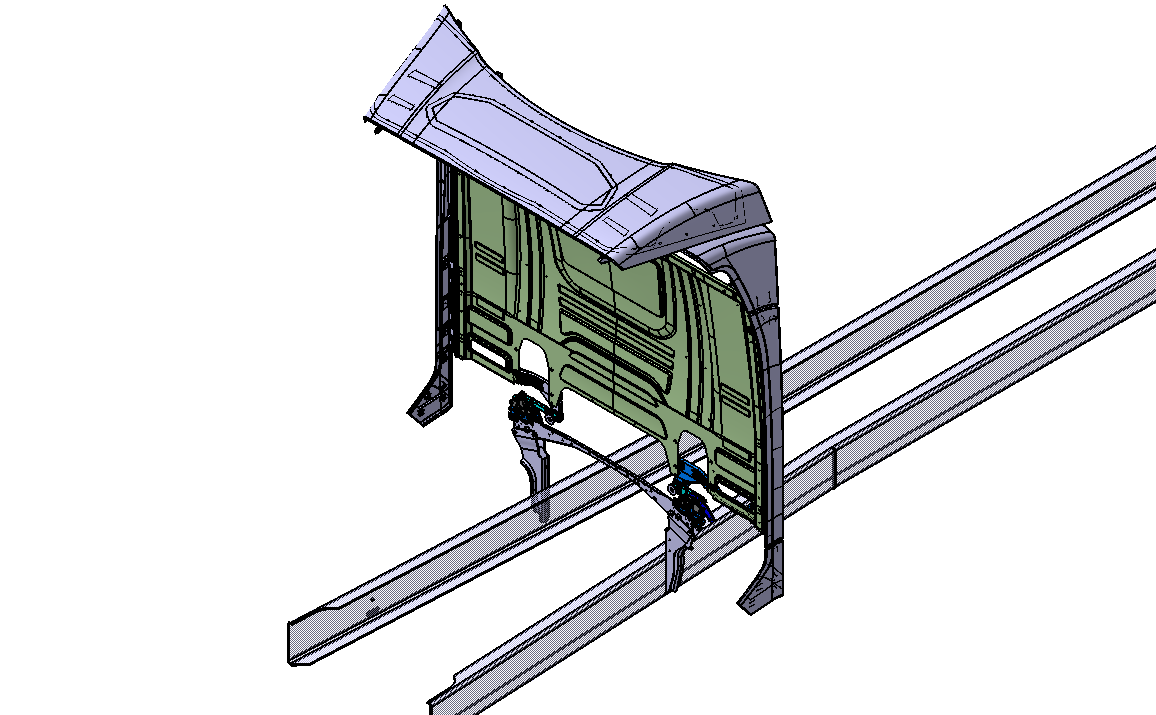

Deflectores de techo y laterales

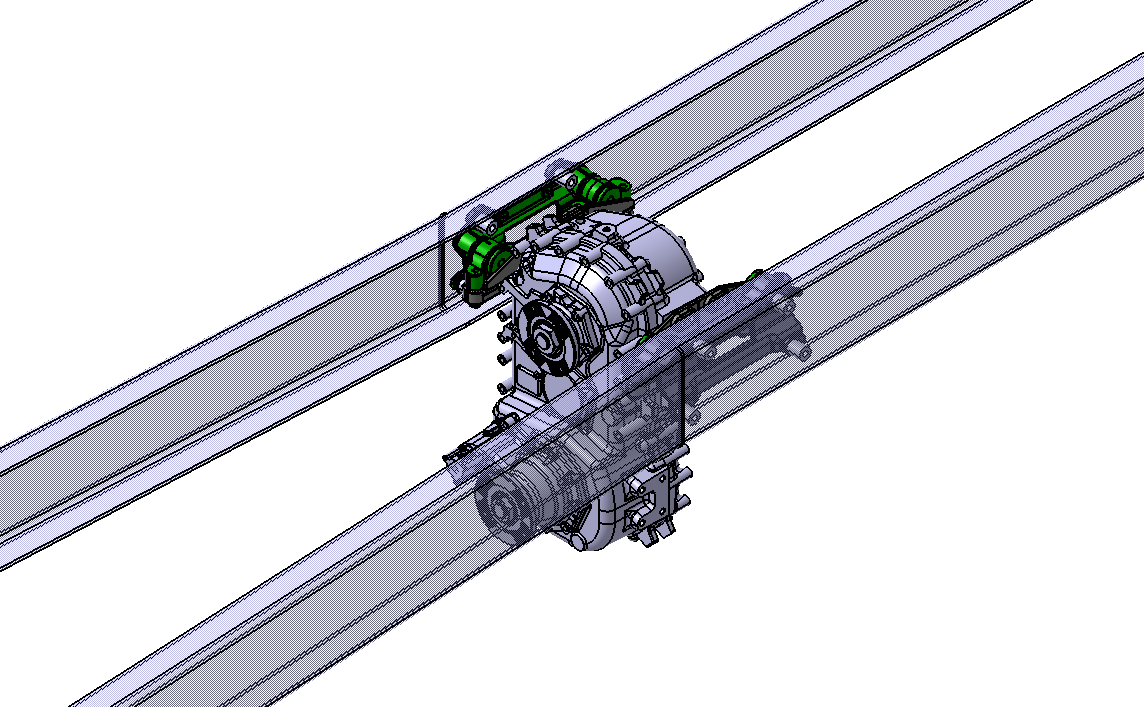

Caja de reenvío
Carenados laterales
