ICD et ICS

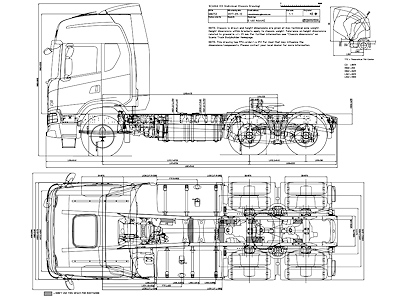

Schéma de châssis et spécification de châssis individuels
En utilisant le numéro de châssis du véhicule, le numéro individuel du produit ou le numéro de commande d’usine, il est possible de commander un schéma de châssis individuel (ICD), une spécification de châssis individuel (ICS) et les dimensions de superstructure (BEP) pour un châssis spécifique.
Les documents vous seront envoyés par e-mail ou vous pourrez les télécharger depuis l’application ICD/ICS. Le message électronique contiendra les éléments suivants :
- ICD aux formats DXF et PDF
- ICS au format PDF
Il est possible de télécharger des outils permettant de visualiser des schémas en 2D depuis les sites web suivants :

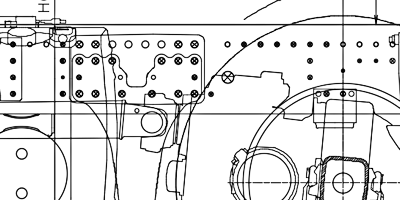

Trous de cadre sur l'ICD
Les trous de cadre sur l'ICD peuvent se présenter de deux façons différentes :
- Les trous vides signifient que les trous sont disponibles.
- Les trous barrés d'une croix signifient qu'une vis ou un rivet se trouve dans le trou.
